САМОСТОЯТЕЛЬНЫЙ РЕМОНТ ЖК МОНИТОРА


Данный ЖК монитор, модель BENQ FP737s-D с диагональю 17 дюймов, как и весь компьютер, был куплен в далёком 2004 году, последующие 10 лет, он работал исправно, и меня вполне устраивал. Но недавно с ним стали творится странные вещи: сразу после включения компьютера, после того, как появлялось изображение на мониторе, через 5-7 секунд экран гас, светодиод питания светился, как и должен был. После нажатия кнопки включения – выключения, изображение снова появлялось, но уже через 10 - 12 секунд опять пропадало, и так далее в течении примерно 5 - 10 минут, можно сказать пока не прогреется, монитор не начинал нормально работать. Так как в электронике разбирался слабовато, и ремонтом мониторов никогда не занимался, приходилось делать 10 включений – выключений, и дальше монитор работал в нормальном режиме.

ЖК монитор BENQ FP737s-D

А в последний месяц, монитор совсем испортился, к вышеописанной проблеме, прибавилась ещё одна интересная особенность: если открыть программу или изображение, в котором много белого цвета, например Microsoft Word, то монитор сразу-же выключался, независимо от того, сколько он работал до этого, то же самое и со светлыми картинками, или с фильмами в которых хотя бы на несколько секунд показывают снег. Такое дальше терпеть было нельзя, нервная система мне дороже, чем монитор), поэтому было решено разобрать монитор, и попробовать отремонтировать, в крайнем случае, уже был готов купить новый. Ввиду того, что монитор уже старенький, отдавать на ремонт в сервис его было совсем не рентабельно.

Плата с дутыми конденсаторами

После вскрытия корпуса монитора выяснилось, что вздулись 6 конденсаторов, пять 470 мкф на 35 вольт, и один 1000 мкф на 16 вольт. Детали стоили копейки, чуть больше доллара, особых навыков для совершения такого ремонта не нужно было, поэтому решил всё сделать сам. Тем более в последнее время начал активно изучать электронику, подумал, будет какая никакая практика. Вооружившись паяльником на 25 ватт, жало которого было заземлено через резистор 1 МегаОм на радиатор отопления от статики, принялся выпаивать дутые электролиты. Чтобы не перепутать полярность конденсаторов при впаивании, во избежании взрыва, или как минимум их вздутия, сразу после того, как выпаял старый конденсатор, на его место ставил новый. Так выглядели новые конденсаторы:

новые конденсаторы в монитор

Далее, не припаивая, разгибал ножки, для его фиксации, то есть, чтобы он не выпал. После того, как все неисправные конденсаторы были заменены на новые, ещё раз проверил правильность их установки, или говоря по-другому, соответствие их полярности. Вот так выглядела плата после замены электролитических конденсаторов:

плата после замены электролитических конденсаторов

Как известно, у советских электролитических конденсаторов, маркировался положительный вывод, нанесением плюса, ближе к одному из выводов, у современных импортных, полоска на корпусе конденсатора, означает минус. Ниже показаны вздувшиеся конденсаторы крупным планом:

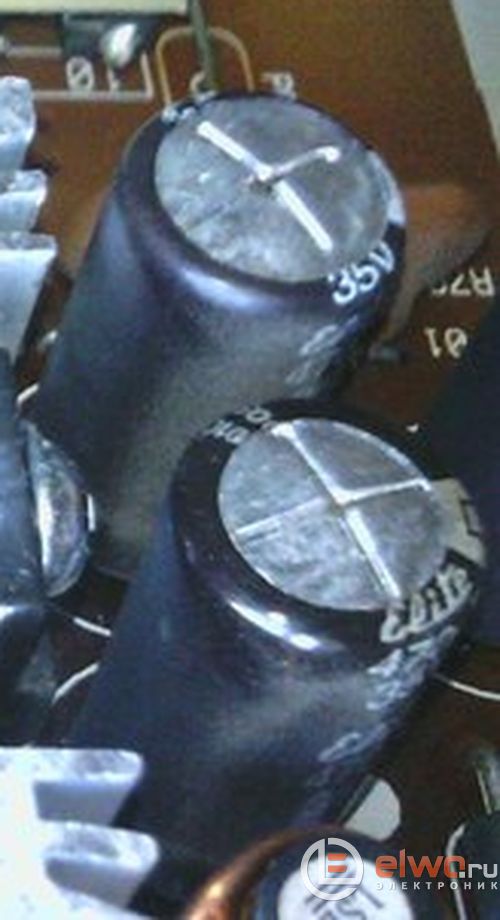

вздулись 6 конденсаторов   вздулись конденсаторы на плате

После данной проверки, были пропаяны вновь установленные конденсаторы. Затем бокорезами откусил ножки до уровня платы, чтобы торчащие выводы не замкнули ничего на плате. На этом ремонтные работы были закончены. После сборки монитора в первоначальное состояние, монитор был включён в сеть. Подключил кабель монитора к системному блоку и включил компьютер. Для проверки, так как ранее замечались глюки монитора при преобладании белого цвета на экране, открыл Word на весь экран монитора - ничего не произошло, после других тестов в аналогичных режимах стало ясно, что ремонт прошёл удачно и монитор теперь работает, как и положено. Весь ремонт стоил чуть больше доллара, и занял 2 часа времени. Экономия налицо.

 Измерить ЭПС можно с помощью ESR метра

Данный случай доказывает, что простые поломки оргтехники, могут быть починены в домашних условиях, при наличии небольшого опыта. У электролитических конденсаторов, которые длительно подвергались нагреву, а также тех, которые были впаяны, или лежали много лет без использования, наблюдается снижение емкости, а иногда и повышение ЭПС (эквивалентного последовательного сопротивления), оно же ESR. Иногда такие конденсаторы по внешнему виду отличаются от рабочих, например как в данном случае, иногда нет, но устройства, на платах которых впаяны эти конденсаторы, должным образом работать не будут. Такие конденсаторы, однозначно подлежат замене. Измерить ЭПС можно с помощью специальных приборов ESR метров, которые в свою очередь, могут быть как самодельными, в интернете есть множество схем таких приборов, на любой вкус,  так и покупными. Специально для сайта "Электронные схемы" - ErmaK.
