ДВУСТАБИЛЬНОЕ РЕЛЕ С САМОБЛОКИРОВКОЙ


В электронике часто используется реле с фиксацией положения, которое поддерживает любое из двух фиксированных состояний даже после снятия управляющего сигнала. Схему его эквивалента мы сейчас и рассмотрим. В основном электромеханические реле бывают двух типов:

  1. Реле с возвратом контактов - эти реле являются наиболее широко используют там, где лишнее потребление энергии не проблема. Этот тип реле возвращается в исходное состояние после того, как входной сигнал пропадает.
  2. Реле с блокировкой - эти реле используются в основном в автомобилях или другой специализированной технике.

Большинство реле, которые мы используем сегодня - это одностабильные реле, которые имеют только одно устойчивое состояние. Различают в них НО (нормально открытые) и НЗ (нормально замкнутые) контакты. То есть обычное электромагнитное реле, которое мы чаще всего используем, имеет только одно устойчивое состояние.

В этой схеме будет показано, как используя обычное незапираемое (без самоблокировки) реле, создать полноценное двухпозиционное реле с самоблокировкой, которое питается от внешнего источника напряжения. Можно использовать этот модуль во многих проектах автоматики и управления, например контроль освещением и так далее.

Вот принципиальная схема модуля реле. Её основа - микросхема-таймер NE555, образовывающая 1-битную ячейку памяти. Такой блок реле может управляться либо с помощью кнопки или с помощью логического сигнала 5V через предусмотренные входы.

В схеме разъем J1 нужен для входов и логики управления модуля, а разъем J2 подключен к переключаемым контактам реле. Далее приведено описание контактов для функционирования модуля:

  • VCC - 5V DC (можете взять его с USB-порта)
  • GND - отрицательное напряжение заземления.
  • SET INPUT - напряжение чтобы включить реле.
  • RESET INPUT - напряжение чтобы выключить реле.

Обратите внимание: это не полностью самоблокирующееся реле. Как только вы отключите питание, то реле вернется в свое исходное положение и пока питание не подастся снова - продолжит быть в нормально открытом или нормально закрытом состоянии. Классическое реле с самоблокировкой останется в запертом положении даже при отключении питания. То есть оно работает и переключает состояние лишь при подаче питания. Затем снова возвращается в исходное состояние.

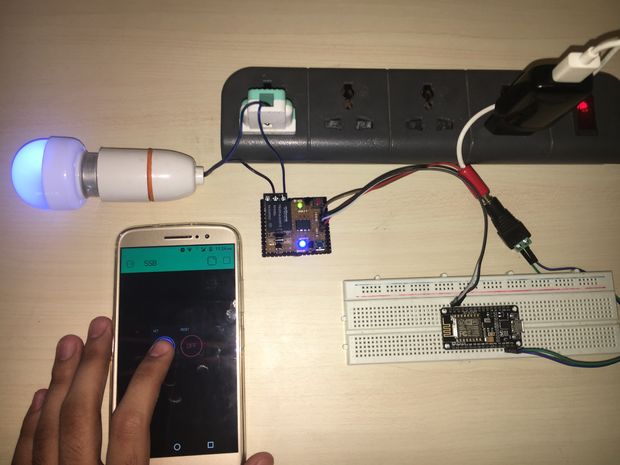

Кроме кнопок, этот модуль может управляться с помощью сигналов любого микроконтроллера. Для испытаний подключили реле к модулю беспроводной связи через Wi-Fi смартфона и через специальную программу управляем переключением дистанционно.



Таким образом это двустабильное реле может быть использовано не только для управления обычным электромеханическим реле, но и для управления твердотельным реле. А это обеспечивает широкие возможности и функции данному устройству.
