РАДИОСИНХРОНИЗАТОР


РАДИОСИНХРОНИЗАТОР

     Уверен, каждый из вас имеет дома цифровой фотоаппарат. Представляют из себя эти цифромыльницы небольшую коробочку с пачку сигарет, со встроенной фотовспышкой. Снимают они неплохо, особенно на солнце, но существенно улучшить качество фото можно с помощью любой дополнительной фотовспышки. Даже простой советской, типа "ФИЛ" или "ЛУЧ". А для синхронизации этих вспышек с ЦФК имеются в продаже специальные устройства - радиосинхронизаторы.

приёмник и передатчик радиосинхронизатора

омплект радиосинхронизатора для цфк

     Один из них и приобрёл я недавно за 50 уе. Синхронизатор передатчик цепляется на башмак фотоаппарата или на синхроконтакт, а приёмник включается в сеть 220 В вместе со вспышкой. Но что делать когда фотовспышка на батарейках? Перевести питание радиосинхронизатора с сетевого на автономное, батареечное.

передатчик радиосинхронизатора

плата пульта радиосинхронизатора

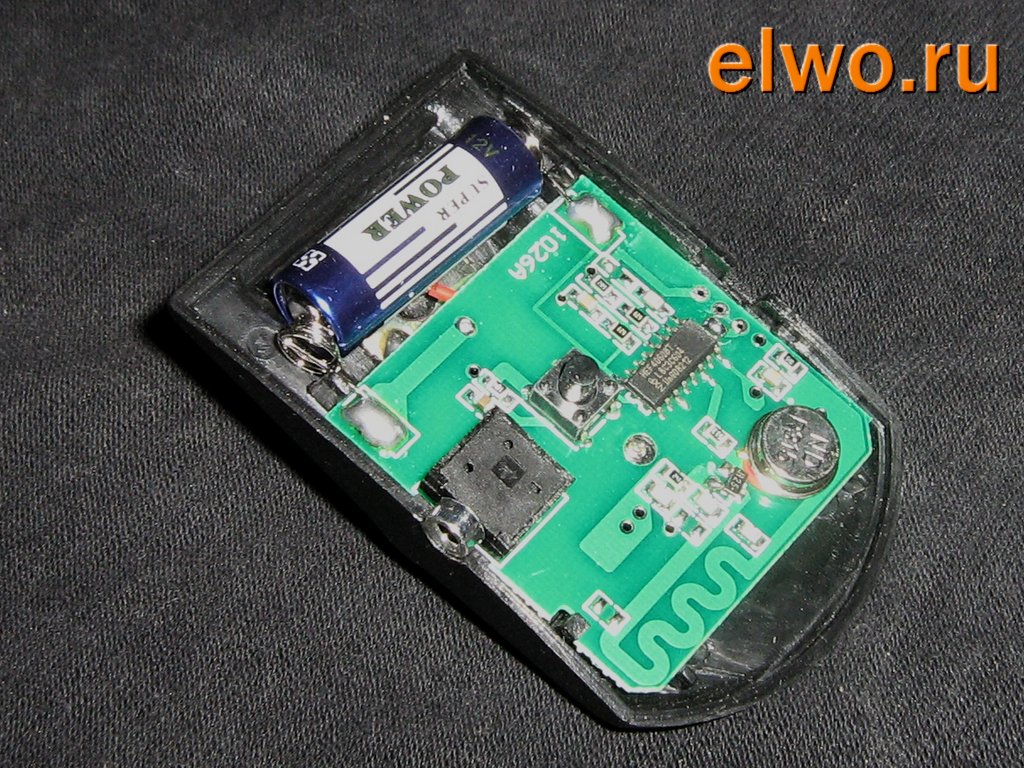

     Передающая часть напоминает пульт дистанционного управления от автосигнализации. Та-же батарейка, кнопка и простой передатчик с антенной в виде изогнутой дорожки на плате.

детали платы радиосинхронизатора

разобранный пульт синхронизатора для фотоаппарата

     Вот и отличный повод разобрать корпус синхронизатора и посмотреть, что у него там внутри. На небольшой текстолитовой платке собран сверхрегенератор на паре планарных транзисторах, а на другой платке простой бестрансформаторный источник питания - конденсатор, диодный мост, стабилитрон и КРЕН-ка 78L05, с простым дешифратором на логической микросхеме 4066. Честно говоря за такие деньги рассчитывал на большее. Хоть бы контроллер какой - нибудь всунули. Эх китайцы:) Тот же радиозвонок, только в 10 раз дороже.

приёмник радиосинхронизатора для фото

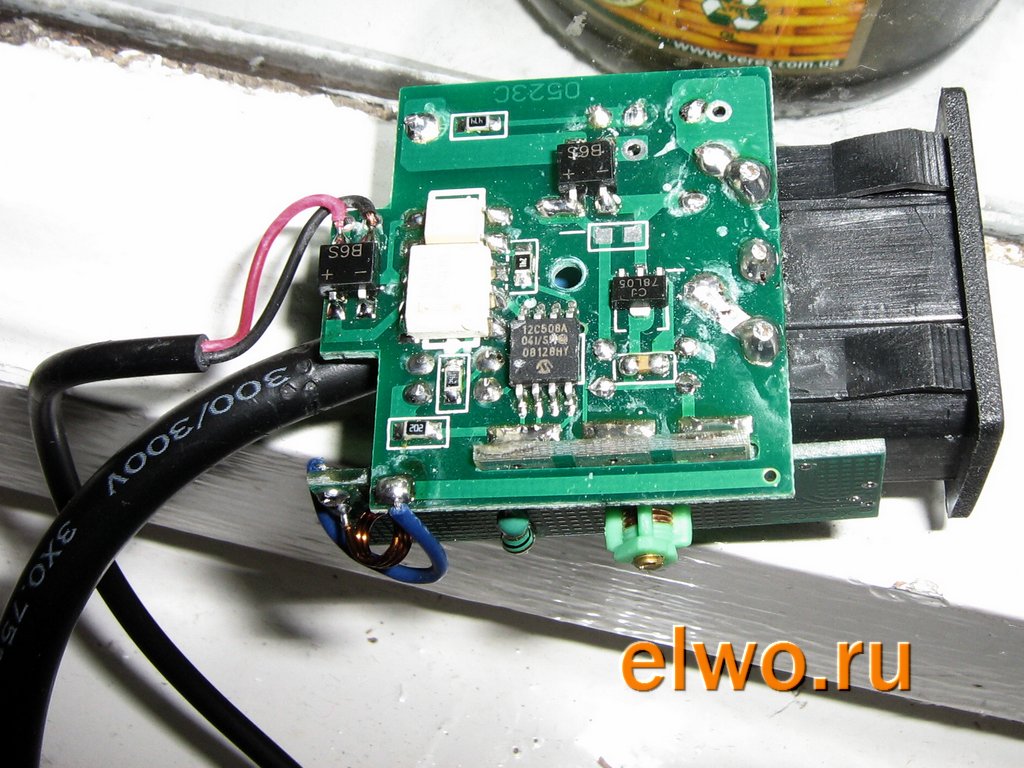

плата приёмника синхронизатора

     Общий ток потребления приёмной части радиосинхронизатора 10 мА. Выбираем в качестве источника питания 4 минипальчиковые батарейки ААА. При таком токе потребления их хватит на 100 часов съёмки. Подпаиваем провода плюс и минус ко входу стабилизатора 78L05 и подключаем к ним гнездо, для подсоединения блочка с батарейками. Всё сразу заработало. Эксперименты показали, что изменение напряжения питания от 4 до 8 В не оказывает никакого влияния на дальность и качество работы радиосинхронизатора.

сверхрегенеративный приёмник радиосинхронизатора для фото

бестрансформаторное питание радиосинхронизатора

     Итого, теперь имеется комплект из автономной аккумуляторной вспышки, с не менее автономным радиосинхронизатором, что позволит делать гораздо более качественные снимки не только в затемнённых помещениях, но и на улице, с последующим размещением фото на нашем сайте.

переделка радиосинхронизатора для цифроого фотоаппарата

     Ваши коментарии по радиосинхронизаторам пишем на ФОРУМЕ
