ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ С 24 НА 5 ВОЛЬТ


Есть стандартное напряжение 24 или 48 В. Как из такого входного напряжения получить 5 В на 3 А выходного тока? Со специальным DC-DC преобразователем BD9G341AEFJ от ROHM. Эта микросхема идеально подходит для высокого входного напряжения и снижения его до 5-ти вольтового низкого напряжения с током 3 A. Микросхема BD9G341AEFJ - это понижающий импульсный стабилизатор со встроенным MOSFET транзистором имеющим сопротивление канала 150 миллиом. Архитектура обеспечивает быстрый старт и простую настройку компенсации фазы. Рабочая частота программируется от 50 кГц до 750 кГц.

Схема преобразователя 24/5 В

Схема преобразователя 24 или 48 на 5 В

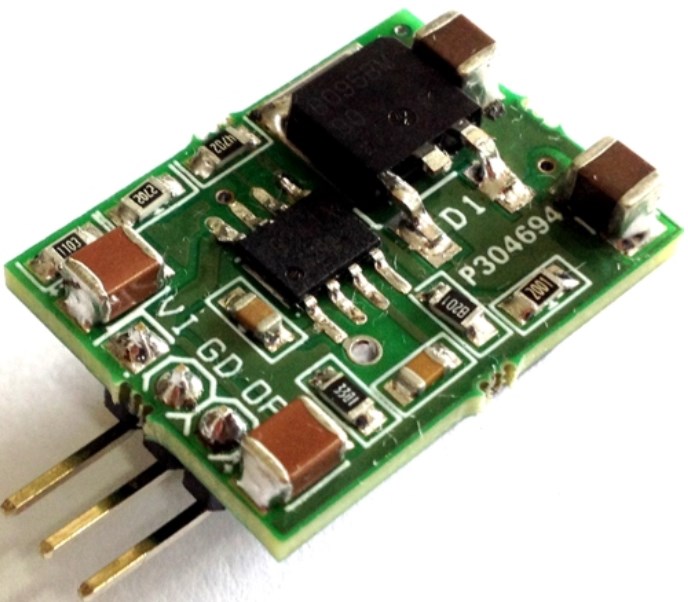

Огромный плюс платы в том, что конфигурация 3-х контактов похожа на ldo-стабилизатор регулятор LM7805, так что инвертор предназначен в качестве замены для микросхемы БП старой серии, который может к тому же обеспечить гораздо больший ток и принять более высокое входное напряжение.

Технические характеристики

  • Питание 24-48 В постоянного тока (12-76 В диапазон)
  • Выходная мощность 5.1 В / 3 А
  • Конфигурация цоколёвки под непосредственную замену LM7805
  • Частота преобразования 200 кГц.

При необходимости можно получить различное выходное напряжение путем замены нескольких радиокомпонентов в схеме согласно даташита.



Дополнительно есть функции защиты, такие как защита от перегрузки по току, перегрева и пониженного напряжения блокировки. Блокировка и гистерезис могут быть установлены внешним резистором. Рисунок печатной платы здесь.
