ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР


В быту достаточно часто можно столкнуться с необходимостью включать и отключать какой-либо электроприбор по определенному графику. Например, программное управление может пригодиться для подсветки рассады, для управления приточно-вытяжной вентиляцией и т.п. Реализовать данную функцию можно самыми разными способами, например, использовать микроконтроллерный таймер [1]. Но если не требуется выдерживать интервалы времени с высокой точностью, то самым простым вариантом может стать электромеханический таймер [2 с.19-24].

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР в продаже

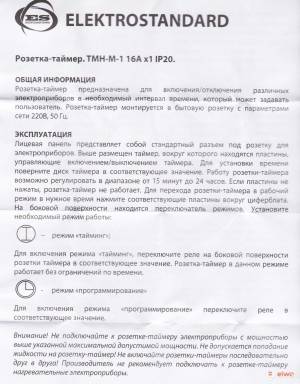

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР в упаковке



Конструктивно устройство представляет собой переходник, включаемый в обычную розетку. Времязадающим элементом служит суточный часовой круг с расположенными на нем флажками. Всего флажков 96 по 4 на каждый часовой сектор. Таким образом, таймер позволяет задавать промежутки времени с точностью до 15 мин. Внутреннего источника энергии устройство не имеет, необходимую для работы энергию устройство берет из сети. При отключении энергии отсчет времени прекращается.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР СЕТЕВОЙ

Фото китайского сетевого таймера

Покупка китайского сетевого таймера

На корпусе таймера имеется выключатель для принудительного включения нагрузки.

Настройка ЭЛЕКТРОМЕХАНИЧЕСКОГО ТАЙМЕРА

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР БЫТОВОЙ

Оранжевые флажки при помощи, которых задается циклограмма работы устройства, в рабочем положении опускаются вниз и входят в зацепление с толкателем, что приводит к замыканию управляемой цепи.

Выключатель принудительно уводит толкатель в положение «включено» (режим «I»).

Достаточно простая конструкция, те не менее вполне найдет не мало применений. Например, периодические включения и отключения света в помещении создадут иллюзию присутствия хозяев, что может отпугнуть квартирных воров.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТАЙМЕР на 220в

Источники

  1. http://elwo.ru/publ/skhemy_na_mikrokontrollerakh/tajmer_na_mikrokontrollere/9-1-0-742
  2. Кашкаров А. П. «Ликбез» радиолюбителя. – М.: NT Пресс, 2008. 256 с.

Обзор электромеханического таймера подготовил специально для сайта "Электрические схемы" Denev.
