ОБЗОР КИТАЙСКОГО ТЕСТЕРА РАДИОДЕТАЛЕЙ


Во время ремонта различной бытовой аппаратуры приходилось сталкиваться с неисправностями, связанными с изменением параметров электролитических конденсаторов. Простым мультиметром или стрелочным прибором можно выявить лишь оборванные или замкнутые накоротко конденсаторы. Приставка к мультиметру, которую также собирал, определяет только их ESR. Поэтому заказал в Китае тестер полупроводников+LC+ESR метр. Хотя при хороших знаниях можно собрать похожий прибор самому.

заказал в Китае тестер полупроводников+LC+ESR метр

Порадовали весьма скромные размеры устройства 72*62,5 мм. Высота обуславливается высотой «Кроны» - 17,5 мм. При включении на индикаторе отображается информация о состоянии батареи питания и отсутствии радиокомпонента в колодке. Далее многие фото в высоком разрешении - можете кликнуть на них, чтоб рассмотреть детали получше.

Надо сказать, что прибор весьма требователен к питанию и кушает его не мало. Мой экземпляр при напряжении в районе 7,5 вольт ненадолго уходил в себя и отказывался производить измерения. Заменив крону сразу почувствовал разницу между радиолюбительством до и после)). В дальнейшем планирую избавиться от кроны вовсе. Хочу соорудить узел питания на основе повышающего преобразователя, литиевого аккумулятора и контроллера его зарядки. Экран имеет разрешение 128*64. Устройство позволяет проводить измерение как выводных радиокомпонентов так и SMD, для чего между колодкой для выводных деталей и кнопкой имеется специальная площадка. Построен тестер на основе микроконтроллера Mega 328.

Время тестирования радиокомпонентов в районе 2 секунд, лишь для емкостей большОго номинала – до одной минуты. Собственно прибора была связана со случаями изменения параметров электролитических конденсаторов в результате чего схемы, где они были установлены вели себя неадекватно. В случае установки в колодку тестера электролитического конденсатора прибор одновременно измеряется его емкость и реактивное сопротивление конденсаторов – ESR, а так же Vloss – напряжение утечки (в процентах). Полученные результаты сравниваются с табличными.

Таблица ЭПС конденсаторов

При превышении результатов измерения больше чем на 10% от табличного, электролитический конденсатор отправляю в ведро.

Конденсатор 330*25 вольт

Конденсатор 10 мкф*50 вольт

Конденсатор 33 мкф*50 вольт

Конденсатор 47 мкф*160 вольт. Стоял в «холодной» части блока питания телевизора и грелся. Отправляется в ведро

Конденсатор 220 мкф*35 вольт так же отправляется на помойку

Для неполярных – значение ESR всегда будет более 10 Ом. Диапазон измерения конденсаторов от 25 пф до 100000 мкф с шагом 1 пф.

Конденсатор 0,1 мкф

Конденсатор 3900 из энергосберегающей лампы неожиданно выдал 991 пикофарад. После его замены лампа возобновила работу

Конденсатор 68 нанофарад

Металлобумажный конденсатор МБМ 0,1 мкф совершенно не использовавшийся, но за годы хранения с далеко ушедшими параметрами(((.

Значение Vloss (напряжение утечки сразу после прекращения заряда конденсатора) в несколько процентов свидетельствует о неисправности конденсатора. Для себя определил уровень годности электролитического конденсатора по параметру напряжения утечки в 3%.

Перед тестированием все конденсаторы в обязательном порядке разряжал – в противном случае велика вероятность выхода тестера из строя.

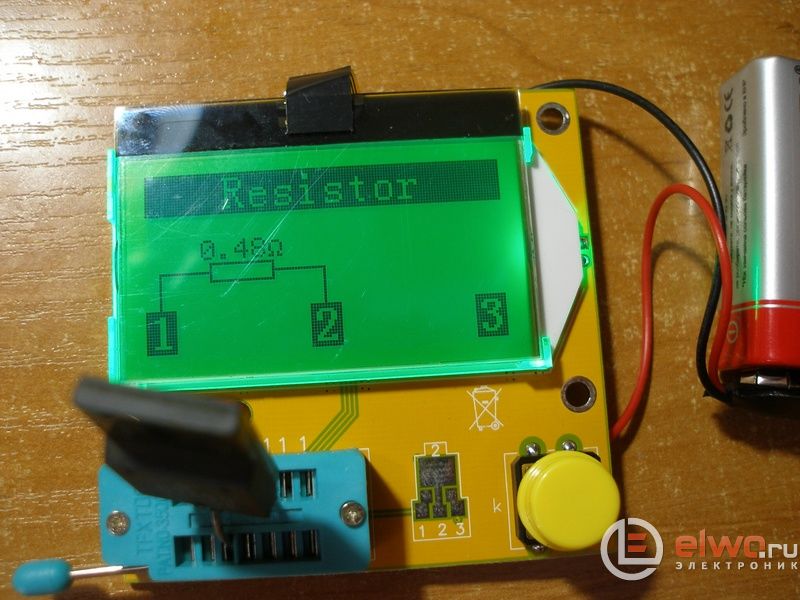

Сопротивления измеряются в диапазоне от 0,5 Ома до 50 МОм с шагом 0,1 Ома. Катушки индуктивности тестируются в диапазоне 0,01 мН – 20Н, с отображением их сопротивления.

Резистор 1,3 кОм

Резистор 200 кОм

Очень полезной функцией является определение типа проводимости транзисторов (NPN – PNP, MOSFET) и цоколевки выводов, что позволяет не искать даташит для определения назначения выводов транзистора. В чем польза функции? Иногда один и тот же транзистор, например MJE13001-13005, от разных производителей встречаются с разным расположением Базы и Эмиттера. У биполярных транзисторов измеряется коэффициент усиления hFE  и напряжение смещения Б-Э Uf.

КТ805БМ

MJE13001

Вот так тестер определил составной транзистор MJE13003 с шунтирующим диодом во время ремонта энергосберегающей лампы.



Пробитый транзистор строчной развертки D2499

Для диодов указывается падение напряжения на p-n переходе в открытом состоянии Uf и его ёмкость C.

Выпрямительный диод 1N4007

Импульсный диод FR102

Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается. При этом светодиод начинает мерцать.

Проверка сдвоенных диодов определяет падение напряжения на каждом диоде.

Маломощные тиристоры определяются без значений параметров.

тиристор MAC97

Вывод и впечатления от прибора

К небольшим минусам прибора должен отнести:

  • проверка стабилитронов с напряжением стабилизации только до 4,5 В;
  • не защищенный шлейф ЖК индикатора (корпус мастерить обязательно).

Несмотря на имеющиеся минусы, плюсов у прибора гораздо больше и не одному радиолюбителю, а так же профессионально занятому в сфере электроники человеку, прибор способен значительно облегчить жизнь. Специально для Элво.ру - Кондратьев Николай, Г. Донецк.
