МЕТАЛЛОИСКАТЕЛЬ


МЕТАЛЛОИСКАТЕЛЬ

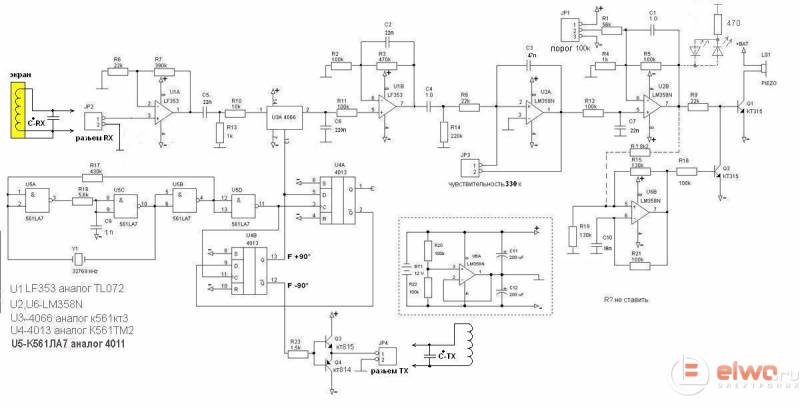

      Когда одно время занимался металоискателями, то эта схема оказалась самой реальной в настройке и работе. Собрал, в корпус, и вперёд на поле! К тому-же различает железо -цветмет и не жрёт много батарей. Детали дешёвые, доступные. Датчик типа DD. Потребляет 50ма. Ниже приведена схема металоискателя.


   В сравнении с другими металлоискателями, этот значительно выигрывает - простые схемы на биениях, типа 561ЛА7 мы отметаем сразу - это несерьёзно, а конструкции посложней, например известный АНКЕР - не для новичков, и даже не для среднего уровня. Потратив на этого анкера кучу времени, нервов и денег, я так и не добился толковых результатов :(

    Предлагаемая мной для повторения схема очень проста, не требует никакого налаживания (соберите только без ошибок), за исключением поисковых катушек и питаясь от двух литий-ионников по 4 в из мобилок может работать в поле до 10 часов без подзарядки! Большинство промышленных металлоискателей, особенно импульсные, жрут столько энергии, что садят акамы за пару часов, а где их в лесу заряжать?  Ещё долее повысить удобство эксплуатации можно снабдив данный металлоискатель индикатором разряда питания. Катушки RX  и TX - одинаковые, для корпуса датчика я взял пластмассовую подставку от монитора диаметром 180 мм.

катушка металоискателя

    Обе эти катушки состоят из 60 витков провода ПЭЛ или лучше ПЭЛШО 0,4-0,7мм. Диаметр намотки выбираем исходя из размера датчика. Намотав её на кастрюле похожего диаметра, аккуратно снимаем и плотно обматываем сначала изолентой, поверх неё фольгой от конденсатора электролита (только не создайте короткозамкнутый виток!), по фольге протягиваем лужёный провод 0.5 мм (это будет вывод электростатического экрана) и снова изолента. Параллельно каждой обмотке подключаем конденсатор около 0,1 мкф, более точно он подбирается при настройке контуров на частоту 8192Гц.

открытая катушка

    Далее необходимо эти два контура "свести". Ложим эти две катушки на табуретку подальше от метала и слегка накладываем один контур на другой, типа как на кольцах свадебной машины, в это время подключив стрелочный индикатор на вывод 1 U1A (если не достанете LF353, смело ставьте распространённый опереционник TL072), добиваемся нулевых показаний.

датчик металоискателя

    После окончательной настройки не забудьте датчик загерметизировать от попадания влаги - иначе настройка так уплывёт, что будете только канализационные крышки под листьями искать :) На контакт 7 U2В стоит подключить 2 светодиода, один на плюс, другой на минус, с резисторами по 470 Ом. Опыт эксплуатации этого металоискателя показал, что для индикации нужно брать сверхъяркие светодиоды - их при солнце лучше видно, стрелочник не нужен вообще, а так-же не нужны наушники - неудобно и за ветки задеваются, только динамик.

    Глубина обнаружения монетки - 15см, крышки от ведра - 80см. Да, у промышленных девайсов больше глубина обнаружения, но вы представьте, что каждая пробка от пива и другая мелочь будет засекаться на пол метра! А не надоест ли Вам копать такие ямы? После 20-й очень даже! А это печатные платы металоискателя:
металоискатель плата
металоискатель плата

    А вот и сама печатная плата в сборе:

плата с деталями

    Вид готового металоискателя ищем в разделе ФОТО. Железо и цветмет различается по тональности звука, а габариты метала - по длительности. Желаю Вам собрать этот металлоискатель и найти побольше золота! Все вопросы по металлоискателю пишем на ФОРУМ
