СХЕМА DTMF ДЕКОДЕРА


Такое устройство применяется для распознавания DTMF посылки в обычном звуковом сигнале. В телекоммуникациях его применяют вместе с DTMF - кодером в телефонных линиях и системах дистанционного проводного управления. Это действительно очень удобный способ генерации DTMF сигнала и его демодуляции. Он использует известную микросхему MT8880/MT8888 - приемопередатчик.

Принципиальная схема декодера

Принципиальная схема декодера dtmf

Рисунки печатных плат

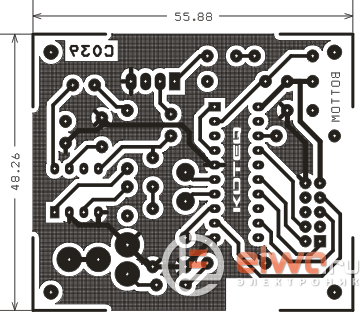

Плата печатная 1 DTMF ДЕКОДЕРА   Плата печатная 2 DTMF ДЕКОДЕРА

Простое 10-штекерное гнездо на плате - это разъем для интерфейса данных/управления. Кварцевый резонатор нужен для точной генерации и детектирования сигналов DTMF. На вход декодера подают DTMF - сигнал например от телефона, и резистором R1 настраивают вход микросхемы на минимум чувствительности, необходимой для нормальной работы.

Плата печатная 3 DTMF ДЕКОДЕРА   Детали DTMF ДЕКОДЕРА

На плате декодера также находится 0,3 Вт аудио усилитель DTMF тонов с регулировкой громкости.

Изготовление звукового DTMF ДЕКОДЕРА

Напряжение питания 5 В поступает через отдельный 4-х выводный контакт.

Самодельный DTMF ДЕКОДЕР

Печатная плата имеет размеры 55 мм x 50 мм и по краям просверлено 4 отверстия под винты М3 для крепления в корпусе.
