ОХРАННО ПОЖАРНАЯ СИГНАЛИЗАЦИЯ


ОХРАННО ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

   Система охранно-пожарной сигнализации предназначена для охраны гаражей от взлома и имеет такие свойства и параметры:

1. ставится и снимается с охраны при помощи ключа Touch Memory (далее ТМ):
А. уходя из помещения прикладываете ключ ТМ к считывателю и нажимаете кнопку "Выход” на считывателе ТМ (установлен внутри помещения), затем не торопясь выходите – система встанет на охрану спустя 15-20 секунд после закрывания входной двери.
Б. заходя же в охраняемое помещение, нужно просто приложить ключ ТМ к считывателю (первый звонок о взломе на Ваш телефон обычно успевает прийти);
2. имеет один инфракрасный датчик (Patrol или Рапид), реагирующий на движение людей и появление огня в охраняемом пространстве;
3. один магнитный датчик (ИО 102-20), устанавливаемый на входной двери (магнит на дверь, геркон на косяк);
4. звуковой оповещатель (Иволга или Флейта), включаемый в случае срабатывания охранки (обычно используется режим задержки включения на 30 секунд – пока система выполняет первый звонок);
5. встроенный сотовый телефон (Siemens или Philips), звонящий на заранее записанные в SIM-карту телефонные номера, не важно, сотовые или городские (если дверь гаража, например, взломали и ходят внутри помещения – будет звонить Вам беспрерывно по тридцать секунд на каждый номер, а если убежали, услышав сирену, отзвонится по два раза на оба номера и перестанет, но если кто-то ещё войдет в помещение – ИК датчик его увидит и она опять начнёт Вам звонить и включать звуковое оповещение);
6. можно позвонить на номер охранки и определить то состояние, в котором она находится в этот момент:
А. если она не стоит на охране – будут слышны длинные гудки;
Б. если стоит на охране и всё нормально – сбросит Ваш вызов – пойдут короткие гудки;
В. если поднимает трубку и даёт послушать – был взлом;
Г. если милый женский голос сообщает о недоступности абонента – отсутствует питание системы.
7. на встроенном же аккумуляторе вышеперечисленная комплектация находится ещё от двух до семи суток после пропадания сетевого напряжения – зависит от качества аккумулятора и используемой модели телефона (Philips-ы более экономичны);
8. подзарядка аккумуляторной батареи происходит постоянно при наличии сетевого напряжения, а при его долгом отсутствии и снижении напряжения на аккумуляторе до десяти вольт защита от глубокого разряда батареи отключает систему от питания.
  9. при использовании в охранке SIM-карты с тарифом без абонентской платы деньги со счета не расходуются, но надо хотя бы раз в три месяца зайдя в охраняемое помещение ответить на пришедший вызов, чтоб сумма за звонок снялась со счёта и сотовая компания не заблокировала SIM-карту как не используемую.

   Для увеличения охраняемой площади нужно просто увеличивать количество датчиков, учитывая потребляемый ими ток – используемый блок питания может обеспечить 0,4 А в непрерывном режиме и 1 А кратковременно. Например, в комплекте с одним инфракрасным датчиком Patrol-901 (12 мА) система от аккумулятора потребляет в режиме охраны 20-25 мА, а при наборе номера (100 мА) и включении сирены Иволга (55 мА, 105 dB) уже до 160 мА. Добавляя, к примеру, ещё датчик Арфа или Стекло (которые можно настроить на стук по металлической двери, 55 мА) и три датчика Шорох (поверхностный, вибрационный, реагирующий на стук по стене, полу или крыше, каждый 25 мА) ток потребления повысится до 160 мА в дежурном режиме и до 300 мА в режиме дозвона. Расчёт не точный, потому что некоторые датчики во время срабатывания потребляют меньший ток – реле обесточивается. Приведённая расчётная комплектация взята только для примера – устанавливать "такое” можно только в отдельных случаях, потому что система очень чувствительна к звуку и вибрации и при некорректной настройке будет звонить по любому неподходящему случаю.

   Есть ещё множество всевозможных датчиков, для одних и тех же целей применяющих разные принципы, реагирующие на всевозможные изменения окружающего пространства, например, в домах с подведённым газом устанавливают датчики контроля состава газовой среды (ИГ-МПБ-02 "Атлант" – реакция на метан, пропан, бутан), правда, цена у него… Можно долго писать, придумывая разные способы контроля и методы противоборства взлому, но всё это уже есть как в Интернете, так и в специализированных журналах, глянцевых и не очень, поэтому переходим к описанию схемы.

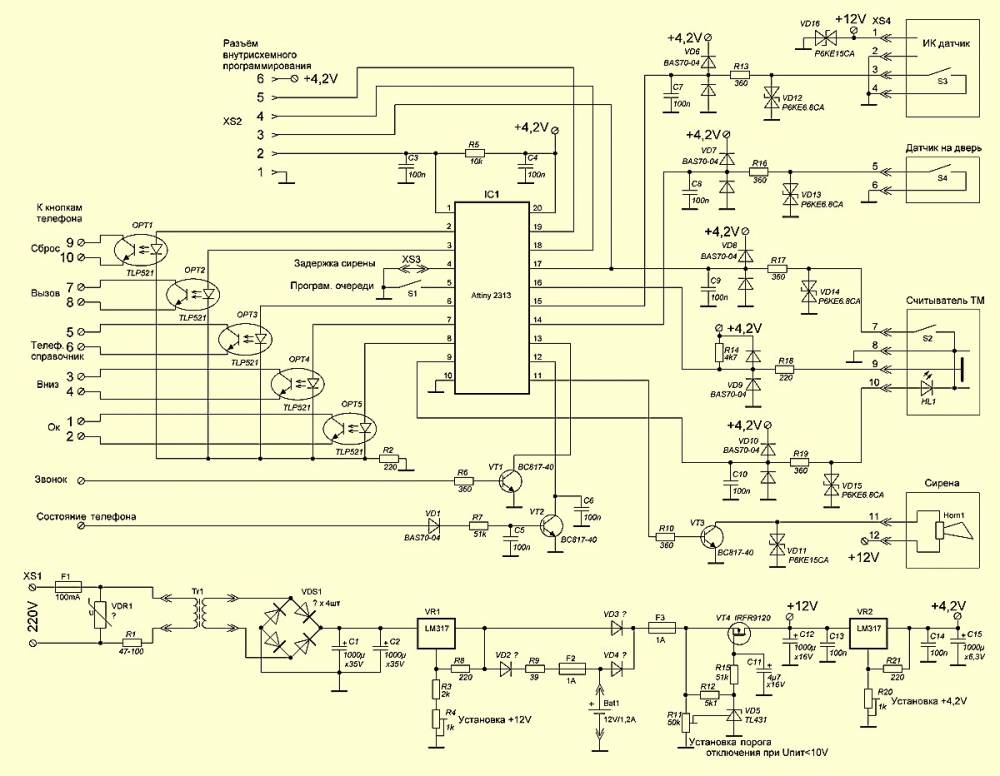

   К разъёму XS4 подключаются все входящие в блок провода, кроме сетевого – он идёт на XS1. С контактов 3, 5, 7 и 9 сигналы через защитные цепи поступают в процессор. Туда же приходят сигналы с телефона, сообщающие о его включении и о приходящих звонках. Обрабатывая все эти сигналы, процессор управляет оптронами, подключенными к клавиатуре телефона, а так же включением звукового оповещения – сирены или другой нагрузки до 500 мА (контакт 11 разъёма XS4) и светодиодом на считывателе ТМ (контакт 10 разъёма XS4).

   Цепочки из двустороннего стабилитрона (защитного TVS диода), резистора, двух диодов и конденсатора должны защищать от импульсов, наводимых на длинные провода датчиков во время грозы и работающих рядом всевозможных генераторов электромагнитных помех (например, сварочных аппаратов). За прошедшие четыре года жалоб на то, что сигналки срабатывают в таких случаях, не было, т.е. наводки на провод не достигают даже напряжения, соответствующего единичному состоянию микросхемы, но, здесь, как говорится, "лучше перебдеть, чем недобдеть”.

   Схема защиты по цепи идущей со считывателя ТМ (контакт 9 XS4) отличается отсутствием конденсатора 100n и стабилитрона, так как эту линию процессор постоянно опрашивает, посылая короткие импульсы к считывателю. Присутствие конденсатора убивает этот процесс напрочь, а наличие стабилитрона - только при длине провода более 20 метров. Стабилитроны VD11 и VD16 выполняют такие же защитные функции. К разъёму XS2 подключается программатор при прошивке процессора. Мы использовали нижеприведенную схему и программу PonyProg2000. Микросхема распаивается навесным монтажом прямо в пластиковом корпусе разъёма, выходящий провод неэкранированный, длиной около метра, имеет на конце разъём "мама”. Микросхему SN74LS244 можно заменить на К555АП5 (восьмиканальный однонаправленный шинный формирователь).

   Разъём XS3 – штыревой PLS2, при установке не нём перемычки включение сирены происходит одновременно со всеми звонками хозяину, а если не устанавливать – то система первый звонок совершает молча, а последующие уже со включенной сиреной. Т.е. с установленной перемычкой, когда Вы сами открываете гараж, она будет верещать, пока не приложите ключ ТМ. Такой сервис сделан по желанию клиентов – некоторые хотят, чтоб окружающие знали, что в гараже установлена охранная сигнализация (один из способов "профилактики” правонарушений).

   Кнопка S1 "Пр” служит для смены очерёдности дозвона (первый номер – второй номер). Более подробно, как это делается, описано в "Руководстве по вводу в эксплуатацию и пользованию” в конце статьи. Управление телефоном через клавиатуру в наше время может быть и не "круто”, но мы посчитали его более приемлемым в наших условиях. На схеме нарисованы пять оптронов, но кнопку "Телеф. справочник” мы перестали использовать совсем, поэтому ОРТ3 можно не впаивать. Так же при использовании телефонов Philips не нужен ОРТ5. Описание подключения проводов к клавиатуре телефона будет описано ниже с картинками.

   Входной сигнал "Состояние телефона” приходит с клавиатуры, по нему процессор узнаёт, включен телефон или нет (в рабочем состоянии там единичка), и если нет, то включает его, активировав ОРТ1 длинным импульсом, который в свою очередь замыкает кнопку "Сброс”. Сигнал "Звонок” берётся у Siemens-ов с контакта, куда подключался звуковой излучатель, а у Philips-ов с двигателя виброзвонка, в этом случае транзистор VT1 не устанавливается, а базовая и коллекторная площадки закорачиваются перемычкой из припоя. Ниже будет описано подробнее.

   Блок питания. Все детали от сетевого клеммника XS1 до предохранителя FU3 – это стандартная схема (за исключением цепей индикации) из источника вторичного электропитания "Парус-3”, обеспечивающего 12 В и 0,4 А. Производитель иногда заменяет некоторые комплектующие на аналоги, поэтому маркировка некоторых деталей на принципиальной схеме не обозначена. Покупается это изделие там же, где и все датчики с сиренами, проводами и аккумуляторами – в любой конторе, торгующей пожарно-охранными системами. Родная плата вытаскивается и аккуратно разбирается на комплектующие, которые сразу же впаиваются в блок питания охранной сигнализации. Корпус с трансформатором используется по назначению – под него и была разведена плата сигнализации.

охранно пожарная сигнализация своими руками

  Транзистор VT4 и обвязка – это защита аккумулятора от глубокого разряда. Порог, при котором транзистор отключает нагрузку - 10 вольт, устанавливается резистором R11. Стабилизатор на VR2 обеспечивает 4,2 вольта для питания процессорной части и телефона. Напряжение выставляется резистором R20. Можно собрать и на пятивольтовом стабилизаторе, включив последовательно с нагрузкой диод типа 1N4007 – на плате место под такой вариант разведено.

   Детали. Все SMD резисторы и конденсаторы (кроме применяемых в БП) типоразмера 0805.
Разъёмы XS4 для подключения периферии – клеммники винтовые двухконтактные прямые однорядные серии 300-02-1-1 (ТВ-2) тип 1. Шесть штук соединяются пазами и впаиваются.
Разъём XS1 (ввод сетевого напряжения 220 вольт) – той же модели, что и XS4, но тип 2 (по каталогу ПЛАТАН), переставляется с платы источника вторичного электропитания "Парус-3”, так же как и колодка с предохранителем и разъём, от которого идёт четыре провода к трансформатору питания (марка не известна).
Разъёмы XS2 и XS3 – гребёнки PLS, шесть и два штырька соответственно, джампер на XS3 стандартный. Гребёнки и джампер можно взять с компьютерных плат.
Стабилитроны защиты (защитные TVS диоды по официальной классификации) P6KE6.8CA можно заменить на P4KE6.8, 1.5KE6.8, 1N6267. Буквы СА обозначают, что прибор двунаправленный, но можно использовать и однонаправленные. Можно обойтись и без них, но тогда диоды VD6, VD7, VD8, VD9, VD10 лучше заменить на BAV99 – они выдерживают больший ток.
Микроконтроллер ATtiny2313 на любую предельную частоту (работает на внутреннем тактировании 4 МГц) и в любом корпусе – дорожки разведены под оба варианта (DIP, SMD).
Оптроны TLP521-1 четырёхвыводные, заменяемы на TLP621, TLP626 и TLP721.
Транзисторы VT1-VT3 - BC817-40 или подобные. VT3 должен выдерживать ток не менее 0,5А.
Транзистор VT4 - IRFR9120 или IRFR5305, паяется со стороны печати.
Микросхема под обозначением VD5 – в SMD исполнении TL431CDBVR-TI, заменяема на TL431 в обыкновенном исполнении, но паять всё равно со стороны дорожек.
Резисторы R11 и R20 - 3329Н, 3321H, PV32H. Можно так же и SMD - PVZ3A. Номинал R11 можно увеличивать до 100 кОм, а R20 уменьшать до 500 Ом.
Стабилизатор питания VR2 – LM317 или 7805, паяется со стороны печати и, отдавая тепло на большую поверхность фольги, помогает улучшить температурный режим в зимний период.
Кнопка S1- TS-A3PV-130 (по каталогу ПЛАТАН), угловая с длиной штока 7 или 9,5 мм. Кнопка S2 – "Выход”, встраиваемая в считыватель ТМ – TS-A3PS-130, прямая с длиной штока 7 мм. Можно и с 9,5 мм штоком, но он будет выступать слишком далеко, и его лучше укоротить.

   Конструктивное исполнение. Все детали блока, кроме трансформатора и аккумулятора, расположены на одной печатной плате размерами 180х75 мм, выполненной из фольгированного с одной стороны текстолита толщиной 1,5 мм. Двусторонний тоже подойдёт, тогда лучше просверлить отверстия по периметру земляных шин и пропаять перемычки оголённым проводом, соединив обе стороны. Плата устанавливается в корпус от блока питания "Парус-3” и крепится на старые установочные места. Приводим рисунок одного из вариантов платы.  Все варианты отличались в основном мелочами, кроме одного, где разъём XS4 был выполнен не на клеммниках, а состоял из четырёх розеток TJ-8P8C, установленных на плату в верхней части – где чёрное поле на рисунке. Соответственно, обжав концы проводов от датчиков в вилки ТР-8Р8С, можно было подключать всю периферию снаружи, т.е. крышку нужно было снимать только для установки SIM-карты и подключения 220 вольт. Так сказать, "безотвёрточная сборка” – хороша тем, что провода попутать невозможно. Детали в процессорной части блока, кроме разъёмов XS2, XS3, XS4 паяются со стороны печати. Ножки оптронов, стабилитронов и микроконтроллера, если он в DIP корпусе, откусываются по самое брюхо. Выводы стабилитронов перед обрезкой надо согнуть под прямым углом к корпусу.

плата на охранно пожарную сигнализацию

   Наиболее ответственная часть конструирования – доработка телефона и подпайка к нему проводов. Модели используемых телефонов определялись в основном конструктивом держателя Sim-карты. Так как плата телефона использовалась без корпуса, то держатель должен иметь упоры, чтоб карта встала строго по месту и не болталась. Конечно, можно доработать любой держатель, но мы просто покупали определённые модели: Siemens серий А35, С35i, S35, А40 и Philips серий 180 и 192. Держатель карты у Siemens-ов вынимается из задней крышки и просто впаивается по месту. Чтоб пластмаска не болталась в воздухе – приклеивается клеем "Момент” (или подобным эластичным) к экранирующей крышке на плате:

самодельная охранно пожарная сигнализация

   У Philips-ов держатель уже впаян в плату, поэтому остаётся только согнуть по размерам Sim-карты П-образную полоску ограждения из тонкой жести размерами 35х3 мм и припаять её так, чтоб карта при установке становилась по месту (на фото так же виден добавленный конденсатор по питанию, к плюсовой ножке которого подпаивается провод +4,2 вольта). На плате телефона удаляются все светодиоды подсветки клавиатуры и индикатора, у Philips-а жалом паяльника или кусачками отдирается одна нога от двигателя виброзвонка и к ней припаивается провод МГТФ – по нему будет уходить сигнал в процессорную часть, где, повторяем, транзистор VT1 убирается, а базовая и коллекторная площадки соединяются перемычкой припоя, ну или при пайке платы резистор R6 сразу паяется на нужные площадки. Для Siemens-ов транзистор VT1 нужен! Микрофон или просто впаивается в плату, или по желанию клиента выносится экранированным проводом (5-20 см – слева на фото чёрный провод с синей изолентой) на корпус для более "чувствительной” работы - это если блок устанавливается в какой-нибудь шкаф или прячется в другом укромном месте. Плюсовой провод питания припаивается к контакту, куда подключался аккумулятор. В это же место впаивается конденсатор на 100 микрофарад.

   Минусовым проводом являются четыре проволочные стойки диаметром 0,3-0,5 мм и длиной 20-30 мм, припаянные к земляным проводам телефона со стороны клавиатуры. На рисунке ниже красным обведены места впайки, расположенные в верхней части платы блока. Такие же "пятачки” есть и в нижней части платы. Считыватель ключей ТМ носит название "Считыватель-2 исполнение 01” в той конторе, где мы брали комплектующие. В него встраивается тактовая кнопка S2 "Выход”, одна ножка которой паяется на массу, а от другой идет провод длиной 150-200 мм (зелёный по цвету в "Руководстве…”), к которому во время установки сигнализации будет подключен один из сигнальных проводов. Конечно, можно использовать любой другой вариант исполнения, главное, чтоб было удобно пользоваться. Обычно считыватель крепится вертикально - так удобней нажимать. На фото кнопка находится справа от светодиода.

Пульт управления

Руководство по эксплуатации охранно-пожарной сигнализации

   Охранная Сигнализация предназначена для охраны помещения и в случае проникновения в него включает звуковое оповещение и производит по два звонка на заранее заложенные в ее память два телефонных номера. Так же реагирует и на открытый огонь. Постановка на охрану и снятие с охраны происходит с помощью ключа Touch Memory (далее ТМ), содержащего в себе уникальный серийный номер. Возможна дистанционная проверка состояния ОС, т.е. позвонив на ее номер можно узнать, находится ли она в режиме охраны, снята с охраны, или же было срабатывание сигнализации. Сигнализация остается работоспособной при пропадании сетевого напряжения в течение двух-семи дней и продолжает работать при его появлении. При использовании SIM-карты с тарифом без абонентской платы деньги со счета не расходуются (если Вы не пользовались режимом прослушивания – см. ниже).

   Программирование номеров дозвона.
1. Новую SIM-карту вставить в любой сотовый телефон (при использовании б\у SIM-карты удалить с неё все ранее записанные номера).
2. Введите номер телефона, на который ОС должна звонить в первую очередь. Сохраните его в SIM-карте.
3. Введите номер телефона, на который ОС должна звонить во вторую очередь. Сохраните его в SIM-карте.
4. Еще раз введите номер телефона, на который ОС должна звонить в первую очередь. Сохраните его в SIM-карте.
5. Еще раз введите номер телефона, на который ОС должна звонить во вторую очередь. Сохраните его в SIM-карте.
6. Отключить режим ввода PIN-кода при включении телефона.
7. Вынуть SIM-карту из телефона.

   Первое включение.
1. Вскрыть корпус ОС.
2. Вставить SIM-карту.
3. Подключить по рисунку в конце описания все датчики и сирену.
4. Подключить аккумулятор, закрыть корпус ОС.
5. Вставить сетевую вилку в розетку. Через 50 секунд ОС готова к работе.

   Программирование ключей ТМ. Перед началом программирования необходимо записать в память «Мастер-Ключ» (далее МК). Для этого нажать кнопку «ПР» на блоке ОС и удерживать ее не менее 7 сек (должен загореться светодиод на считывателе). В течение 10 секунд приложить выбранный Вами ключ к считывателю. Светодиод на считывателе мигнет 3 раза. МК применяется только для программирования пользовательских ключей и не участвует в постановке на охрану и снятия с охраны.

   Режим программирования пользовательских ключей. Вход в программирование и выбор нужного режима программирования происходит с помощью МК. Режим добавления ключей:
1. Кратковременно приложить к считывателю МК, загорится светодиод. ОС перешла в режим добавления пользовательских ключей.
2. Кратковременно проложить новый ключ. Если ключ записался в память, светодиод мигнет один раз и вновь загорится.
3. Для выхода из режима программирования подождать двенадцать секунд.
Для записи в память нескольких ключей повторять пункт 2 необходимое количество раз, не выходя из режима программирования.

    Режим удаления ключей:
1. Кратковременно приложить к считывателю МК, светодиод загорится.
В течение двенадцати секунд нажать на кнопку «ПР» на блоке ОС. Все пользовательские ключи будут удалены из памяти.

   Проверка правильной последовательности дозвона ОС.
1. Поставьте ОС на охрану (см. ниже) и через 20-30 сек откройте дверь и дождитесь звонка ОС на первый заложенный телефон, затем на второй телефон, потом опять на первый, и опять на второй. Все звонки должны пройти в течении 4 мин после открывания двери.
2. Снимите ее с охраны, приложив ключ ТМ к считывателю, и если ОС не звонила или звонила не правильно, нажмите кратковременно (не более 2 сек) кнопку «ПР» на блоке ОС.
3. Повторяйте пункты 1 и 2 до тех пор, пока ОС не будет звонить в нужном порядке.

   Постановка на охрану – выход из помещения.
1. Приложить ключ ТМ к считывателю.
2. Нажать на кнопку «Выход» на считывателе. Если дверь закрыта, светодиод на считывателе должен замигать, если открыта – загореться. Если кнопка не была нажата в течении 5 секунд, ОС переходит в режим ожидания постановки на охрану.
3. Выйти из помещения. После закрытия двери ОС в течении 10-15 секунд становится на охрану.

   Снятие с охраны – вход в помещение. Зайдя в помещение приложить ключ ТМ к считывателю – ОС перейдет в режим ожидания постановки на охрану.

   Проверка состояния ОС. При звонке на ОС возможны четыре ситуации:
1. Слышны длинные гудки – ОС находится в режиме ожидания постановки на охрану, т.е. снята с охраны.
2. Произошел отбой – ОС находится в режиме охраны. Нарушений не было.
3. Включается на прослушивание (примерно на 30 сек) – происходили нарушения охранных зон.
4. Если ничего из вышеперечисленного - значит или закончились деньги на счете (о балансе узнавать через оператора), или нет питания ОС (возможно, долго отсутствовало напряжение 220 В и сел аккумулятор).

   Электропитание блока ОС осуществляется от сети переменного тока 50 Гц напряжением от 187 В до 242 В и от встроенного аккумулятора номинальной емкостью 1,2 А/ч и напряжением от 10 В до 14 В. Максимальная потребляемая от сети переменного тока мощность не превышает 15 Вт. Блок имеет защиту от перегрузки и короткого замыкания по входным и выходным цепям, от перезарядки и глубокого разряда аккумуляторной батареи, а также от короткого замыкания и переполюсовки в цепи заряда аккумулятора. Вместо сирены можно подключить реле на напряжение 12 В и ток срабатывания не более 300 мА. Устройство работоспособно круглосуточно при температуре от –30 до +50 градусов Цельсия, относительной влажности воздуха не более 90%.

   Рекомендации по установке сигнализации. Блок ОС желательно устанавливать в скрытом от глаз месте, но не в металлический шкаф, считыватель ключей ТМ недалеко от входа, сирену и датчик открывания двери по желанию, датчик движения на стене на высоте 2-3 м, направленным на место наиболее вероятного проникновения. Не стоит устанавливать датчик движения в местах с возможностью резкого изменения температуры, с сильными потоками воздуха (сквозняком), с вероятностью попадания прямых солнечных лучей. SIM-карту выбирайте без абонентской платы. Выбирайте надежного оператора, т.к. стабильность оповещения зависит от качества сотовой связи.

   Здесь представлен сокращённый вариант статьи. Полное описание со схемами охранно пожарной сигнализации в формате spl7, разводка печатной платы в формате lay, руководство по использованию GSM сигнализации и прошивки находятся в архиве. Авторы: Балимов Эдуард, Гольцов Андрей. sibmon@yandex.ru
