ЛАМПОВЫЙ УСИЛИТЕЛЬ С ЧАСАМИ


   Думаю никто не будет спорить, что кроме практической ценности различных изделий имеет значение и эстетика. Гораздо приятнее смотреть на классический ретро стиль радиол и старинных приборов, чем на пластиковый прямоугольник без опознавательных знаков:) Ну а когда в одном устройстве сочетается и красота и практичность - тогда отбрасываем всякие сомнения и приступаем к его сборке!

практическая реализация лампового усилителя звука

   Сегодня мы рассмотрим стереофонический ламповый УНЧ для наушников, со встроенными часами. Да не простыми LCD, а с отображением цифр с помощью вакуумных люминесцентных индикаторов типа ИН-12В.

Схема электрическая одного канала УНЧ

Блок питания устройства

ЛАМПОВЫЙ УСИЛИТЕЛЬ С ЧАСАМИ - БП внутри

   Источник питания конструкции. Блок питания тут классический, для сведения к минимуму фона поставил выпрямленный накал. Ёмкость конденсатора 22000 мкф*16 в, анодное - умножитель на 2 (так как использовал низковольтный трансформатор ТАН-13).

ЛАМПОВЫЙ УСИЛИТЕЛЬ - ТРАНСФОРМАТОР ТАН13

   Фильтр - конденсатор 300 мкф на 400 в, затем электронный дроссель и еще конденсатор на 150 на 400 в. Минусы накала и анода соединены через резистор 150 ом, поскольку ручка из железа - на корпус переменника тоже кидаем минус.

практическая реализация лампового усилителя с часами ин12

Изготовление корпуса

   Корпус УНЧ с часами заводской, за 500 рублей алюминиевая пластина тоже на минус кинута. Лампы усилителя для наушников стоят отечественные 6н23п, но если вы найдёте оригинальные, как в схеме - лучше ставить их.

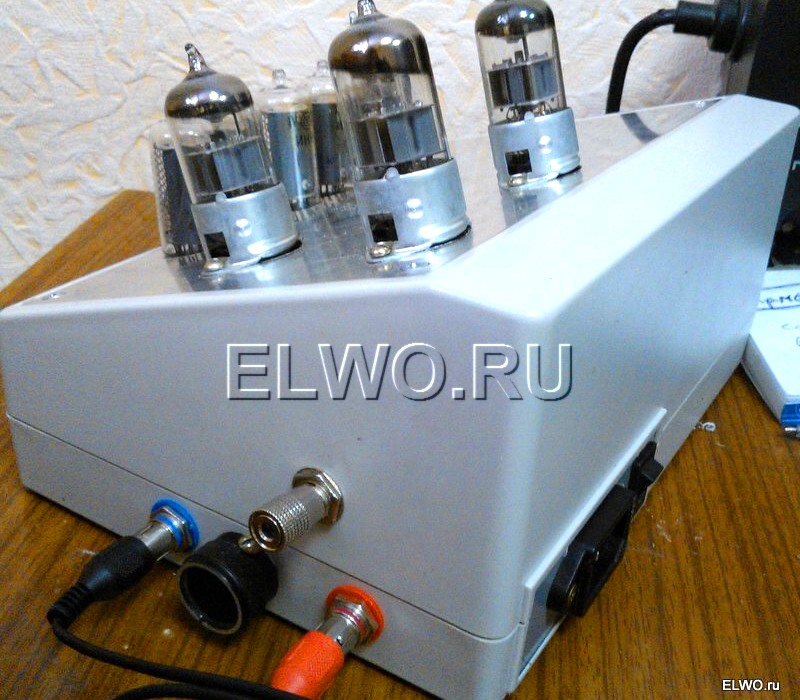

Красивый корпус лампового усилителя звука

Часы на вакуумных светящихся индикаторах

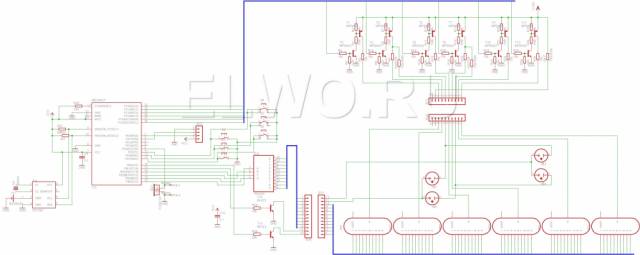

Принципиальная схема часов на ИН-12 с контроллером ATmega8

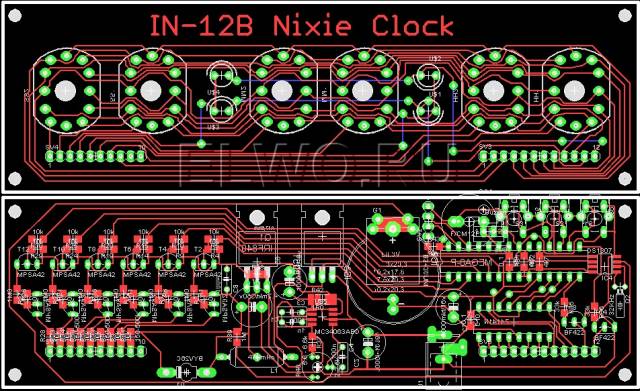

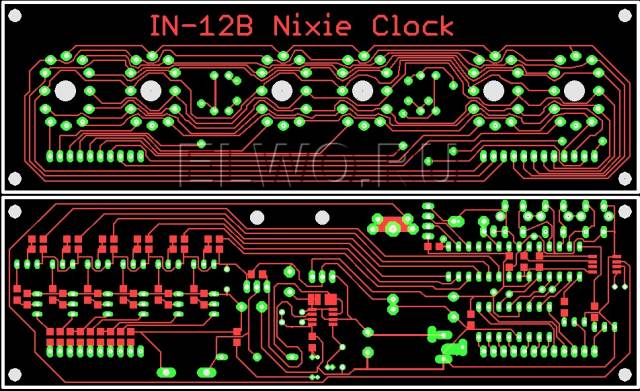

Печатная плата и расположение деталей



   Все схемы увеличиваются по клику, а прошивки контроллера и другие необходимые для сборки файлы ищите в архиве. Часы запитаны от того-же ТАНа, питание через диодный мост, конденсаторы на плате, если кому не хочется возится с преобразователем питания - киньте с трансформатора те-же 170 вольт. Электронные часы при необходимости отключаются тумблером.

ЛАМПОВЫЙ УСИЛИТЕЛЬ С ЧАСАМИ НА MEGA8

   Почему решено было объединить два этих устройства в одно? Это сделано ввиду отсутствия подходящих корпусов как для часов так и для ЛУНЧ. Да и экономия места на столе тоже нужна. Сборка и испытание устройства - феска.
