МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ


   После изготовления и прослушивания собранного ранее небольшого УНЧ появилось желание собрать более мощный усилитель «А» класса. Прочитав достаточное количество соответствующей литературы и выбрал из предлагавшегося самую последнюю версию. Это был усилитель мощностью 30 Вт соответствующий по своим параметрам усилителям высокого класса.

МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ - схема 1

   В имеющеюся трассировку оригинальных печатных плат никаких изменений вносить не предполагал, однако, ввиду отсутствия первоначальных силовых транзисторов, был выбран более надежный выходной каскад с использованием транзисторов 2SA1943 и 2SC5200. Применение этих транзисторов в итоге позволило обеспечить большую выходную мощность усилителя. Принципиальная схема моей версии усилителя далее.

МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ - схема 2

   Это изображение плат собранных по этой схеме с транзисторами Toshiba 2SA1943 и 2SC5200.

МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ - собранные платы

   Если присмотреться, то сможете увидеть на печатной плате вместе со всеми компонентами стоят резисторы смещения, они мощность 1 Вт углеродного типа. Оказалось, что они более термостабильны. При работе любого усилителя большой мощности выделяется огромное количества тепла, поэтому соблюдение постоянства номинала  электронного компонента при его нагреве является важным условием качественной работы устройства.

МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ

   Собранная версия усилителя работает при токе около 1,6 А и напряжении 35 В. В результате чего 60 Вт мощности непрерывного рассеивается на транзисторах в выходном каскаде. Должен заметить, что это только треть мощности, которую они способны выдержать. Постарайтесь представить, сколько тепла выделяется на радиаторах при их нагреве до 40 градусов.

мощный усилитель звука по 30 Вт на канал, работающий в классе "А"

   Корпус усилителя сделан своими руками из алюминия. Верхняя плита и монтажная плита толщиной 3 мм. Радиатор состоит из двух частей, его габаритные размеры составляют 420 x 180 x 35 мм. Крепеж - винты, в основном с потайной головкой из нержавеющей стали и резьбой М5 или М3. Количество конденсаторов было увеличено до шести, их общая ёмкость 220000 мкФ. Для питания был использован тороидальный трансформатор мощностью 500 Вт.

МОЩНЫЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ своими руками

Блок питания усилителя

   Хорошо видно устройство усилителя, которое имеет медные шины соответствующего дизайна. Добавлен  небольшой тороид, для регулируемой подачи под управлением схемы защиты от постоянного тока. Так же имеется ВЧ фильтр в цепи питания. При всей своей простоте, надо сказать обманчивой простоте, топологии платы этого усилителя и звук им производится как бы без всякого усилия, подразумевающего в свою очередь возможность его бесконечного усиления.

Осциллограммы работы усилителя

Спад 3 дБ на 208 кГц

Синусоида 10 Гц и 100 Гц

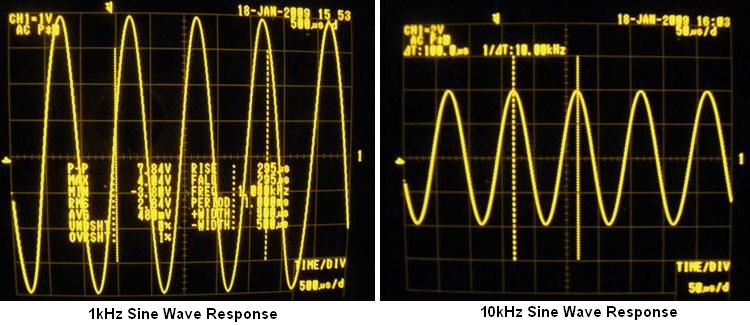

Синусоида 1 кГц и 10 кГц

Сигналы 100 кГц и 1 МГц

Меандр 10 Гц и 100 Гц

Меандр 1 кГц и 10 кГц

Полная мощность 60 Вт отсечение симметрии на частоте 1 кГц

мощный усилитель в классе "А"

   Таким образом становится понятно, что простая и качественная конструкция УМЗЧ не обязательно делается с применением интегральных микросхем - всего 8 транзисторов позволяют добиться приличного звучания со схемой, собрать которую можно за пол дня.
