ЛАМПА ХОРОШЕГО НАСТРОЕНИЯ

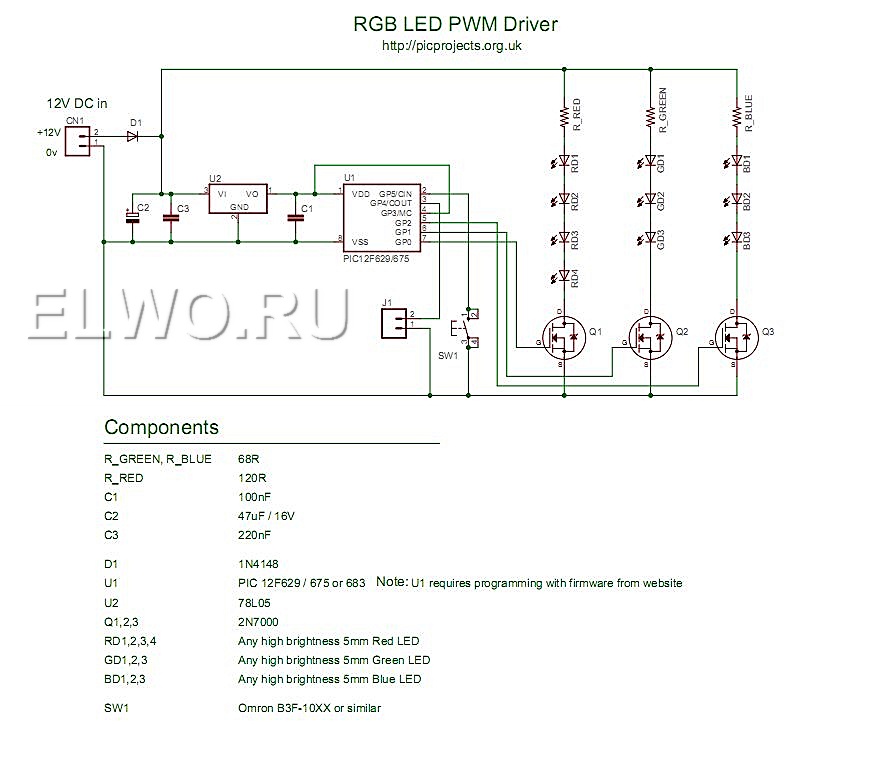

   Вот моя лампочка хорошего настроения на PIC12F629. В зависимости от настроения можно выставлять у лампы определённый цвет, а можно сделать так, чтобы этот один цвет мерцал, а если захотите, можете переключить, и она будет мягко переходить из одного цвета в другой, пройдя все цвета радуги. В прошивке имеется 29 программ переключения. Принципиальная электрическая схема устройства на рисунке - кликните для увеличения размера:

   Печатная плата лампы настроения и прошивка микроконтроллера находятся на форуме. Учитывая относительно небольшой ток потребления светодиодов - они вместе с малогабаритными полевыми транзисторами 2N700 собраны на общей плате.

САМОДЕЛЬНАЯ ЛАМПА НАСТРОЕНИЯ

   Вообще, форма и размеры платы определяются тем, какой именно светильник будет у вас, как вы будете крепить светодиод внутри него, какой будет тип светодиода.

ЛАМПА ХОРОШЕГО НАСТРОЕНИЯ своими руками

   Питание на микроконтроллер поступает через микросхему-стабилизатор L7805. Светодиоды питаются от 12В, их можно взять либо от небольшого блока питания, либо от импульсной зарядки от любого мобильного телефона, повысив её выходное напряжение заменив стабилитрон.

Питание на микроконтроллер поступает через микросхему-стабилизатор L7805

   Видеоролик, наглядно демонстрирующий работу лампы, показан ниже:

   Оформить устройство можно в плафон обычного светильника, если позволяет место - туда-же помещаем и печатную плату с блоком питания.

LED ЛАМПА НАСТРОЕНИЯ

   Мощность его выбирается исходя из параметров используемых светодиодов. Вечером и ночью смотрится намного эффектнее и ярче.

   Форум по микроконтроллерам
