   Светодиоды

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ


   Интерес к тому, о чём будет рассказано ниже, зародился во время моих бесчисленных скитаний по просторам интернета в поисках оригинальных и действительно интересных  схем электронных устройств. Поиски дали результат, узнал про так называемые  «Лампы настроения», сделанные одним из любителей электроники. И был впечатлён  диодной подсветкой мощностью 3 Вт состоящей из светодиодов разных цветов (RGB LED). Купив несколько таких же, из тех, что были в интернет-магазине, сделал несколько проб на предмет управления интенсивностью света каждой. В результате осознал, что эти мощные светодиоды очень перспективная вещь и решил сделать электронное устройство для создания световых композиций и управления ими. Спустя неделю в голову пришла безумная, но необычайно интересная мысль – сделать кухню полигоном для создания световых эффектов. При помощи светодиодов различных цветов, комбинируя их световую палитру, можно создать аж 16 миллионов цветовых комбинаций. Написав соответствующее программное обеспечение можно получить устройство с автоматическим изменением, причём случайным образом и эффектами замирания, всей цветовой палитры. При помощи программирования возможно создание любых световых и цветовых узоров, степень сложности которых будет ограничена только вашим воображением.

Схема основного блока LED подсветки

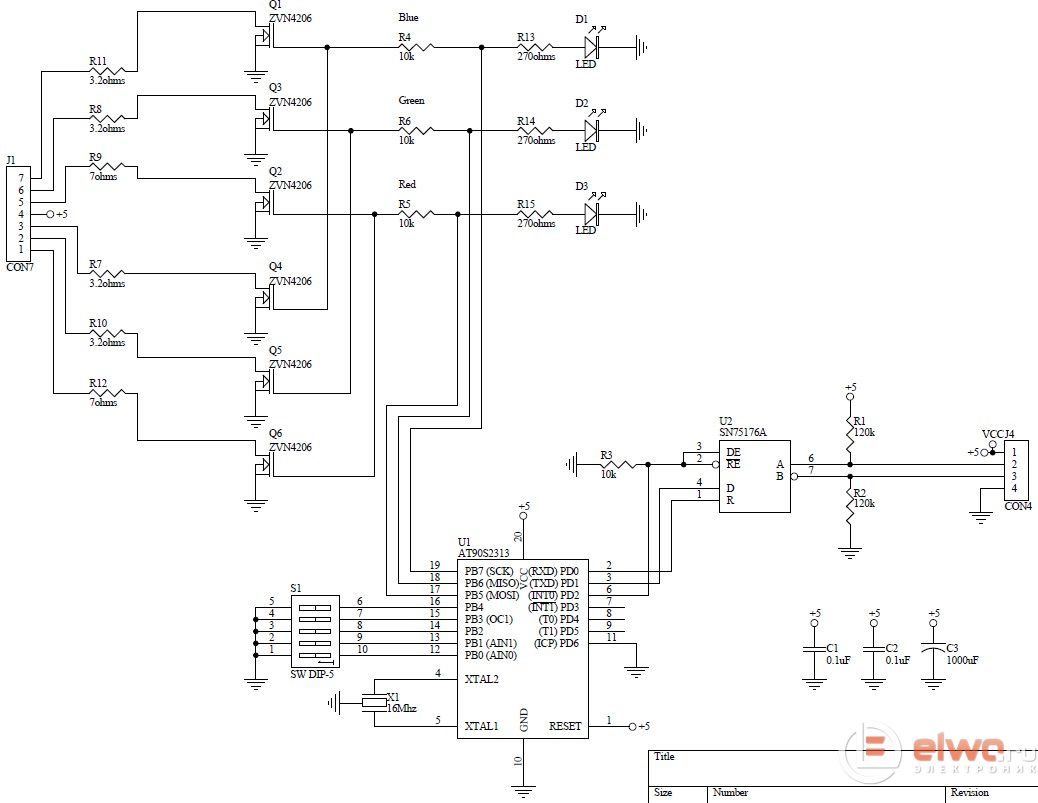

Схема дополнительного блока подсветки

Схема LED цветомузыки на потолке

   Основной блок собран на микроконтроллере AT90S8535, с LCD дисплеем, клавиатура управления стандартная 12-ти знаковая 3х4 ряда, с пакетом из 4 движковых резисторов: 3 для ручной регулировки цветовой интенсивности светодиодов, ещё один для контроля скорости изменения цветовой структуры.

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - плата на микроконтроллере

   Этот управляющий модуль осуществляет взаимодействие RS485 со всеми ведомыми устройствами, каждый из которых включает два светодиода. Каждый из исполнительных элементов имеет свой собственный адрес и таким образом управляющее устройство может воздействовать индивидуально на каждый светоизлучающий диод.

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - схема блока

   Также светодиоды поделены на группы. Протокол связи использован стандартный для управления освещением промышленности, DMX512. Это давно зарекомендовавший себя и простой протокол. У каждого ведомого модуля 8-разрядный адрес (протокол поддерживает до 512 устройств). Каждый 8-битный байт, в 512-байтных пакетах, даёт данные на освещение  для соответствующего модуля. В процессе работы возникла ещё одна идея. Объединяя в различном сочетании три основных цвета, возможно, сделать классный цветомузыкальный орган (по простому цветомузыку), работа которого не будет  зависеть  от  уровня громкости и качества звука. Он сможет работать с любой музыкальной композицией.

Самодельное управление - ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ

   Построил систему АРУ, выходы держат на одинаковом уровне при входе от 1 мВ до 10 В. Следующий этап - 3 фильтра дают разделение на низкие, средние и высокие частоты.

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - блок контроля

   Последний этап работ - изготовление блока питания дающего необходимое постоянное  напряжение и достаточный ток. Подачей питания на LED элементы руководит микроконтроллер, все переключения компаратора осуществляется с помощью программного обеспечения.  Важнейшая вещь в работе устройства это включение исполнителей - 3 Вт светодиодов.

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ 1

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - красный

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - синий

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ - зелёный

ПОДСВЕТКА ПОТОЛКА СВЕТОДИОДАМИ своими руками

   Каждый LED элемент потребляет 350 мA, поэтому необходимо рассчитать 1 ампер. У меня их 16, так что он использует 16 ампер. При 5-ти вольтовом напряжении пришлось использовать блок питания компьютера, который может давать до 25 ампер. Всё остальное не так уж и сложно, но помните о сопротивлении проводов. При 16 амперах очень легко потерять 1 вольт. Использовал проводники из 8 проводов, это их минимально возможное количество.

Особенности устройства управления

  • Возможность регулирования 3W светодиодов
  • Создание более 16 миллионов цветовых оттенков
  • Очень мощный световой поток, освещение можно использовать в качестве основного
  • При подключении любой музыкальной системы получаем цветомузыку
  • Возможность обновления прошивки через RS232

   Прошивка микроконтроллера основного и дополнительного блока и принципиальные схемы находятся тут.
