ПОДСВЕТКА ШКАФА ИЗ RGB ЛЕНТЫ


Всем самодельщикам привет! Делюсь ещё одним успешным проектом. Попросил как-то друг сделать ему подсветку кухонных шкафов. Я ему сказал: купи в магазине 3 метра белой светодиодной ленты и приспособим. Приносит трёхцветную RGB ленту. Думал сначала запараллелить цвета, но решил порадовать друга. Не стал объяснять, что ещё нужен блок питания, простой контролёр, всё бы это вылилось ему в копеечку. Решил взять «пивом».

Фото

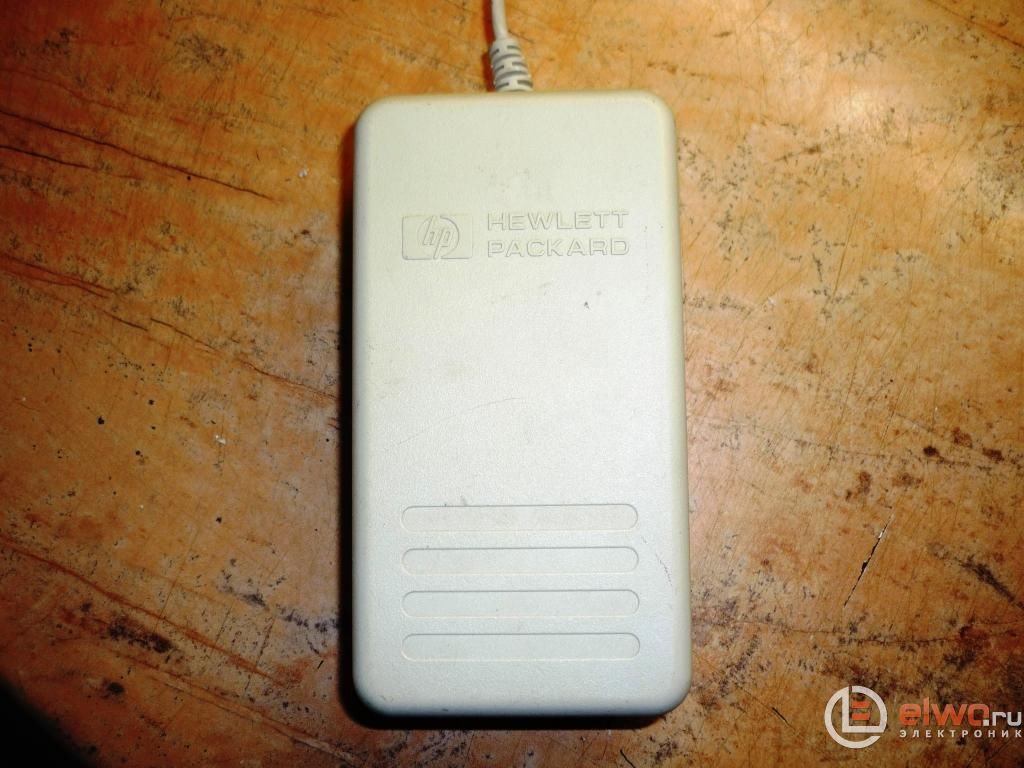

Нашёлся старый блок питания с принтера 18 В 1,5 А. Разобрал его, чтобы засунуть туда мой любимый стабилизатор LM317 и набор выключателей для изменения цвета. Выпаял маму питания, подвинул предохранитель, прикрутил радиатор к ЛМ-ке, конденсатор и 2 резистора, спаял, проверил - работает. На выходе почти строго 12 вольт.

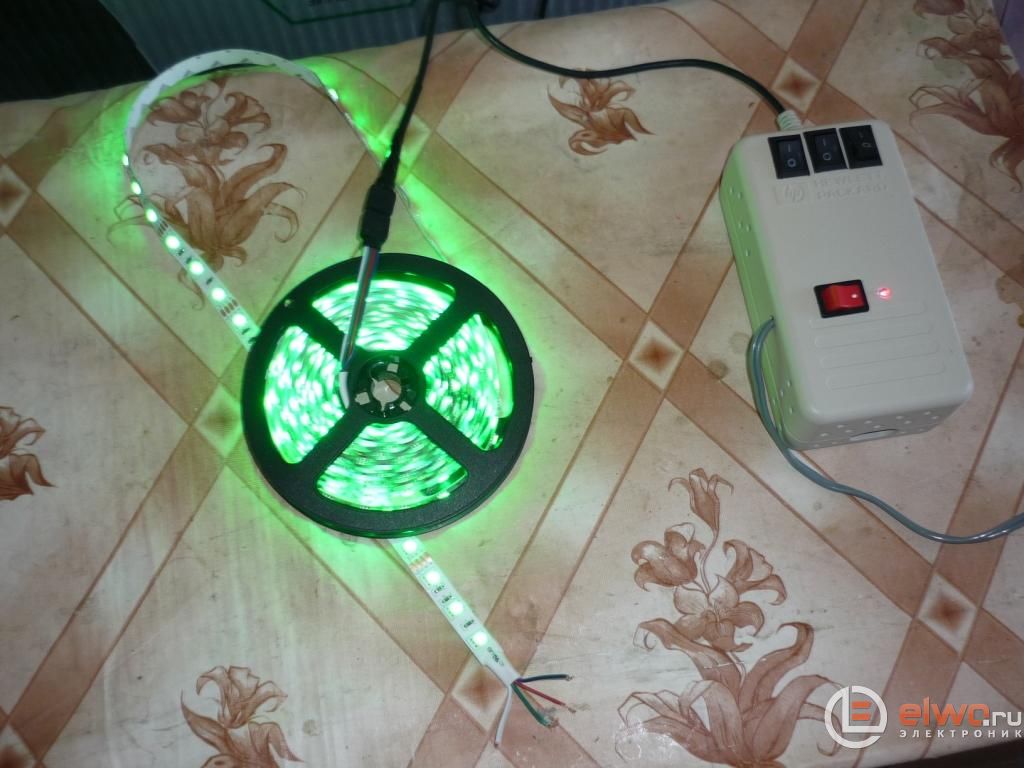

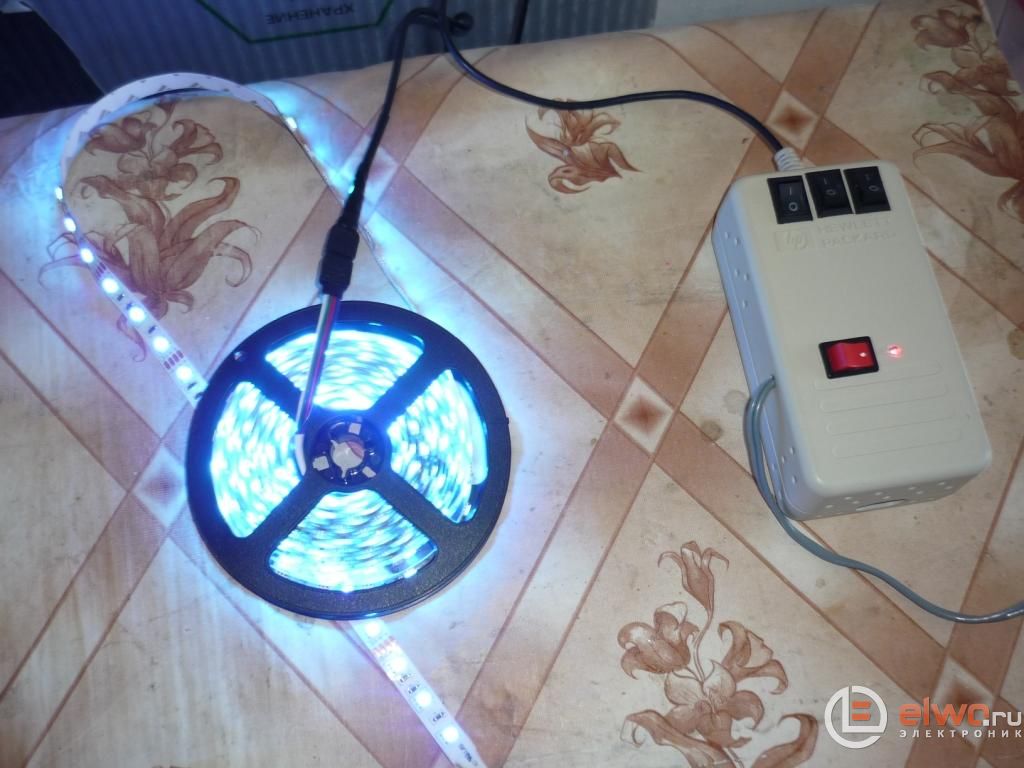

ПОДСВЕТКА ИЗ RGB ЛЕНТЫ 1   ПОДСВЕТКА ИЗ RGB ЛЕНТЫ 2   ПОДСВЕТКА ИЗ RGB ЛЕНТЫ 3

Видео

Подключил ленту, начал тестировать - при всех цветах сразу греется ощутимо, надо делать в корпусе вентиляцию. Насверлил в корпусе блока отверстия на вентиляцию 3 мм. Под выключатели тоже вырезал нужные отверстия. Всё это дело скрутил, включил. За 1 час работы нагревается градусов до 40. Итог - получился переключаемый 6-ти цветный “контролёр” для шкафов кухни. Всем удачи в своих поделках, с Вами был Ивченко Алексей, Новороссийск.
