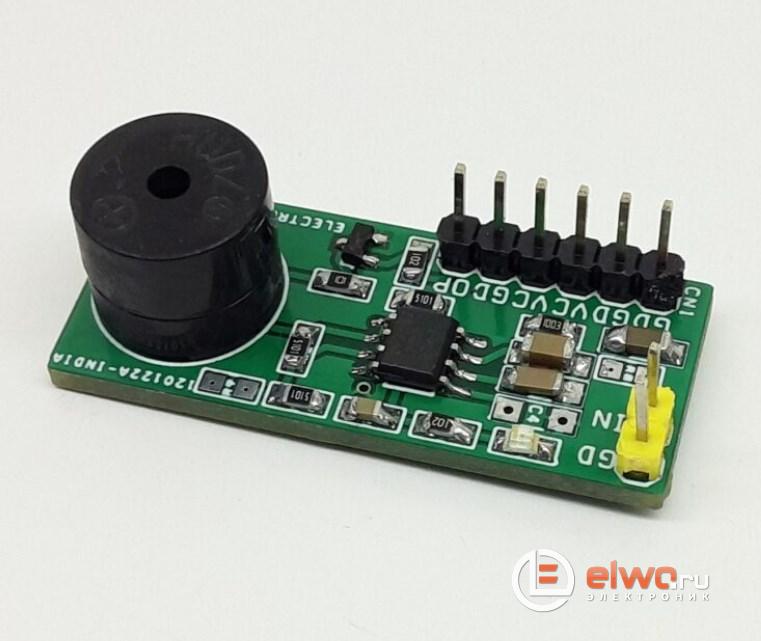

Электронный модуль датчика превышения скорости подает звуковое предупреждение и выдает управляющий сигнал, когда скорость машины превышает заданное значение. Модуль можно использовать в двигателях, машинах, производстве и оборудовании для фитнеса. Скорость авто или двигателя определяется с помощью магнитных датчиков.
Схема принципиальная
Плата основана на микросхеме LM2907, которая работает как преобразователь частоты в напряжение и взаимодействует с магнитным датчиком, как показано на рисунке ниже.
Типичный магнитный датчик для авто будет производить тысячу импульсов на милю, так что при скорости 60 миль в час входящая частота будет 16,6 Гц. Когда опорный уровень на компараторе устанавливается двумя одинаковыми резисторами R2 и R6, тогда желаемое значение C5 и R4 можно определить из соотношения по формуле. Зуммер включается, когда частота достигает заданного значения.

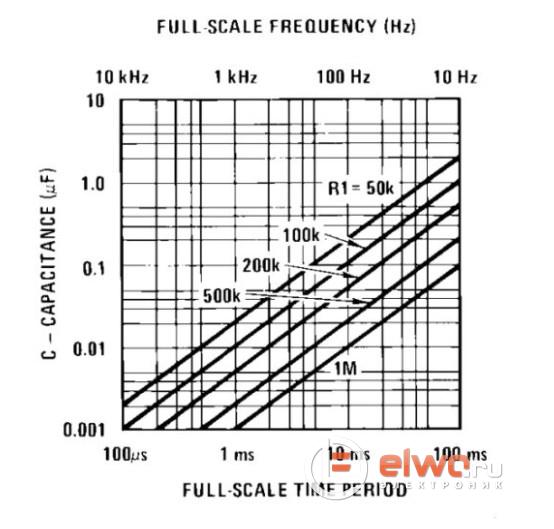

Из таблицы выбора RC можем выбрать подходящие значения для R5 и C5. При токовой цепи частота устанавливается примерно на 500 Гц. Точка срабатывания по частоте может быть изменена в соответствии с требованиями пользователя. Модуль поддерживает любой уровень напряжения датчика от 20 мВ до 28 В.
Работа магнитного датчика

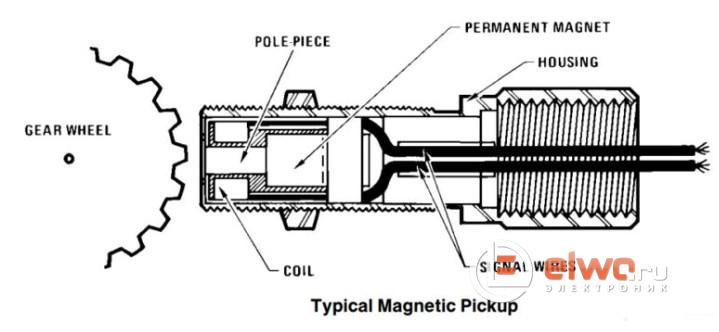

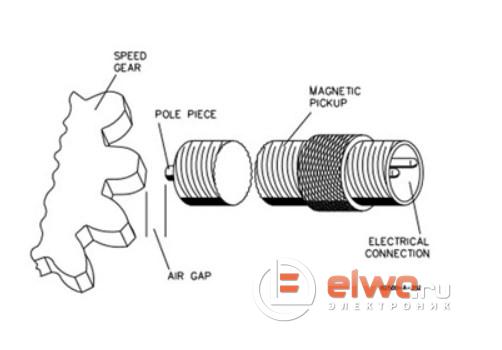

Магнитный датчик состоит из постоянного магнита, полюсного наконечника и чувствительной катушки, заключенных в цилиндрический корпус. Магнитный датчик чаще всего используется для обнаружения прохождения зубьев на шестерне, звездочке или зубчатом ремне к головкам болтов, шпоночным канавкам или другим движущимся объектам, установленным на машине.
Схема подключения модуля
- CN1 потенциал выхода на контакте 1 низкий, становится высоким при обнаружении превышения скорости
- Контакт 2, контакт 5, контакт 6 = заземление
- Контакт 3 и контакт 4 = вход питания VCC
- Соединения CN2: магнитный датчик

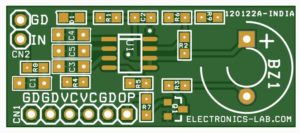

Размеры печатной платы 38 х 16 мм.
Технические параметры
- Питание от 12 до 15 В при 20 мА
- Оптимизирован для магнитного датчика
- Можно использовать другие оптические, механические датчики и датчики тахометра.
- Уровень входного напряжения от 20 мВ до 28 В
- Зуммер работает когда входная частота превышает 500 Гц.
- Индикатор питания D1
В общем модуль выполняет функцию мониторинга скорости двигателя с подачей сигнала.
