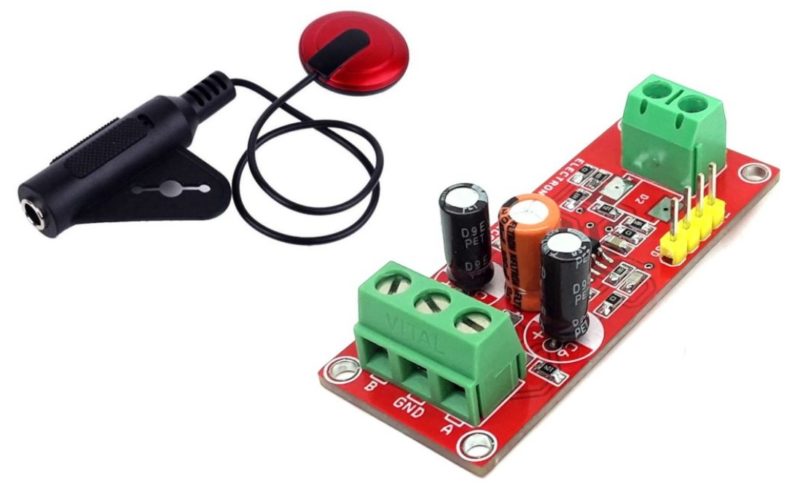

Данная плата представляет собой самодельный предусилитель для специальных контактных микрофонов, которые используются для усиления звука музыкальных инструментов не содержащих электрических звукоснимателей, таких как гитара или скрипка. В большинстве контактных микрофонов используется пьезоэлемент для преобразования вибрации корпуса музыкального инструмента в напряжение, которое и усиливается этим модулем. Так что в простейшем случае можно взять просто пьезик.
Схема УНЧ для пьезоснимателя
Схема построена на малошумящем ОУ OPA1678. Низкий уровень шума и малый входной ток смещения делают микросхему отличным выбором для предусилителей с высоким входным сопротивлением для пьезоэлементов. Предварительный усилителя обеспечивает высокий входной уровень сопротивления для пьезоэлемента, но низкий выходной для управления длинными кабелями. УНЧ обеспечивает балансный аудиовыход, который можно подавать на балансный микрофонный предусилитель. Схема также имеет возможность ввода фантомного питания. Установите для него R3 = 1,2 кОм, R2 = 1,2 кОм и стабилитрон 24 В.

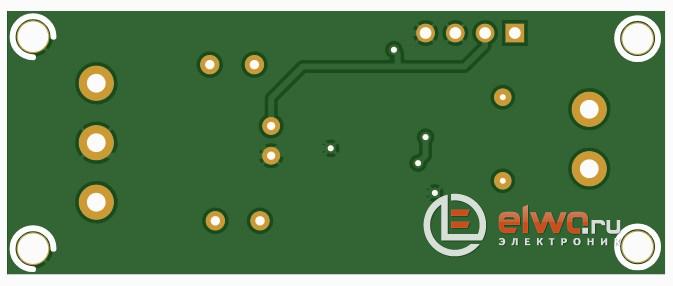

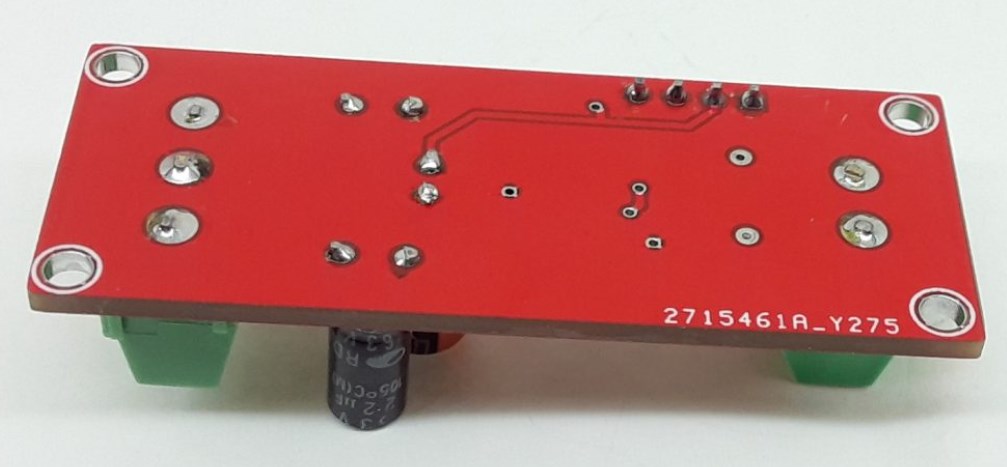

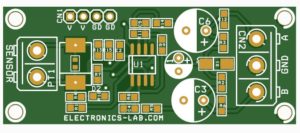

Размеры печатной платы 56 x 22 мм.

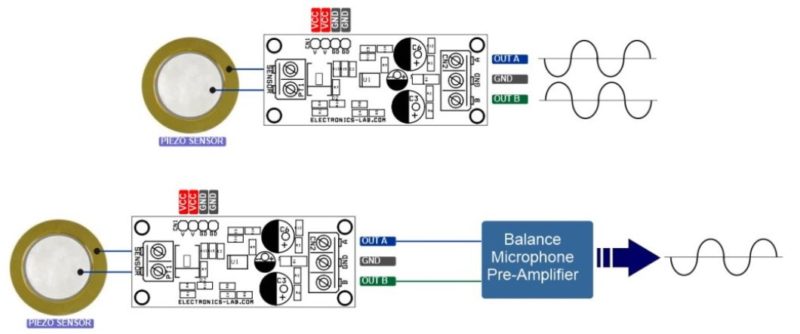

Проект может быть сопряжен, при необходимости, с предварительным усилителем микрофона с фантомным питанием.
Параметры УНЧ и функционал
- Питание 24 В при 5 мА
- Полоса пропускания –3 дБ: от 20 Гц до 20 кГц
- Усиление: 20 дБ (10 В/В)
- Сбалансированный выход
- Дополнительный вход фантомного питания
При сборке желательно поместить устройство в металлический экранируемый корпус, а питание для максимальной чистоты звука сделать от батарей. Микросхема заменима на другие аналогичные ОУ.
