Данный компактный модуль представляет собой линейный источник тока для драйвера светодиодов и идеально подходит для автомобильных LED осветительных приборов. Проект построен с использованием чипа TLD1211 от Infineon. Плата обеспечивает питание светодиодов в тяжелых условиях автомобильного применения, что обеспечивает постоянную яркость и увеличенный срок службы светодиодов. Проект способен управлять мощными диодами высокой яркости. Схема имеет защиту от перегрузки, короткого замыкания, перенапряжения и перегрева. Также имеется возможность управлять яркостью светодиодов с помощью внешнего ШИМ-сигнала.
Схема драйвера LED на TLD1211
Плата может обеспечить выходной ток до 2,5 А. Нужно будет выбрать соответствующий усилительный транзистор Q1 и резистор R5, чтобы получить такой выход.
Управление яркостью светодиодов возможно с помощью внешнего ШИМ-сигнала. В этом случае можно использовать контакт включения для подачи ШИМ. Для полного тока (полной яркости) подайте 5 В на контакт включения или измените резистор R1 на 12 кОм и подключите его к источнику питания светодиода 24 В, чтобы включить выход.
Функции и параметры
- Рабочее напряжение от 8 до 24 В (максимум 28 В)
- Ток нагрузки 300 мА
- Выход постоянного тока
- Вход для яркости ШИМ или ВКЛ/ВЫКЛ
- Защита от перенапряжения
- Очень низкий ток в режиме ожидания
- Размеры печатной платы 36 х 22 мм

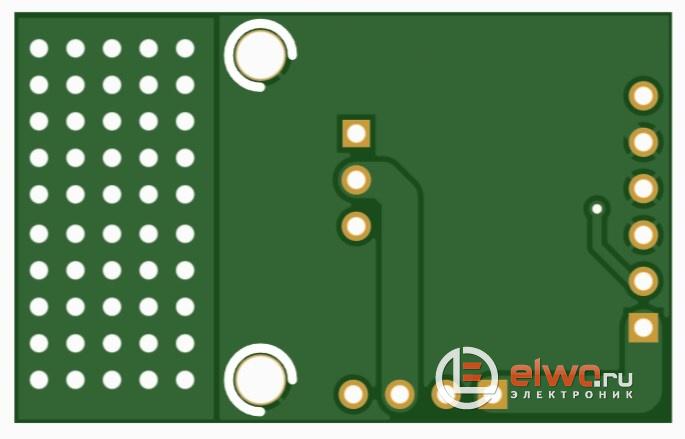

Соединения на схеме
- CN1: контакты 1, 2 = VCC, контакты 3, 4 = заземление
- CN2: контакт 1 = активация или вход ШИМ, контакт 2 = заземление
- CN3: контакты 1, 2 = + светодиод, контакты 3, 4 = -светодиод
