САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ ПРОЖЕКТОР


   С появлением сверхмощных светодиодов, которые на одной подложке объединяют несколько десятков криталлов сумарной мощностью до сотни ватт, изготовление своими руками достаточно мощных LED прожекторов стало вопросом одного вечера. А учитывая, что каждый светодиод комплектуется преобразователем питания с сетевого, на необходимое данному LED прибору пониженное стабилизированное, нам остаётся лишь припаять две пары проводков.

светодиод комплектуется преобразователем питания

   Однако здесь есть одно "но". Такие сверхмощные светодиоды требуют очень хорошего охлаждения, и даже обычный радиатор от процессора зачастую не справляется с отводом тепла, особенно у 50 и 100 ваттных светодиодов.

корпус светодиодного прожектора из алюминия

   Учитывая отсутствие в светодиодном прожекторе активного охлаждения (кулера), площадь радиатора должна быть довольно значительной. Да ещё и LED кристаллы, в отличии от кремния (основа микропроцессоров), имеют высокую чувствительность к перегреву, и температура 90 градусов уже может быть для них губительна.

алюминий - основа самодельного прожектора

   Так что для охлаждения 30-ти ваттного светодиода, являющегося основой нашего самодельного прожектора, пришлось взять цельный кусок алюминия 150х80х50мм, в котором выфрезеровали полости для драйвера и самого светодиода. После обработки и зачистки корпуса прожектора - а фактически одного большого радиатора, в нём просверлили отверстия крепления и покрасили.

САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ ПРОЖЕКТОР - ПОКРАСКА

   Участок металла, к которому будет прикручиваться светодиод, необходимо не просто очистить от попавшей на него краски, но и хорошо отполировать, чтоб подложка светодиода плотно прилегала к нему. Естественно перед монтажом LED прибора надо смазать поверхность термопастой.

САМОДЕЛЬНЫЙ СВЕТОДИОДНЫЙ ПРОЖЕКТОР СВОИМИ РУКАМИ - КОРПУС

   С обратной стороны находится преобразователь 220-20В, который прижат текстолитовыми прихватами к корпусу прожектора.

преобразователь 220-20В прижат текстолитовыми прихватами к корпусу прожектора

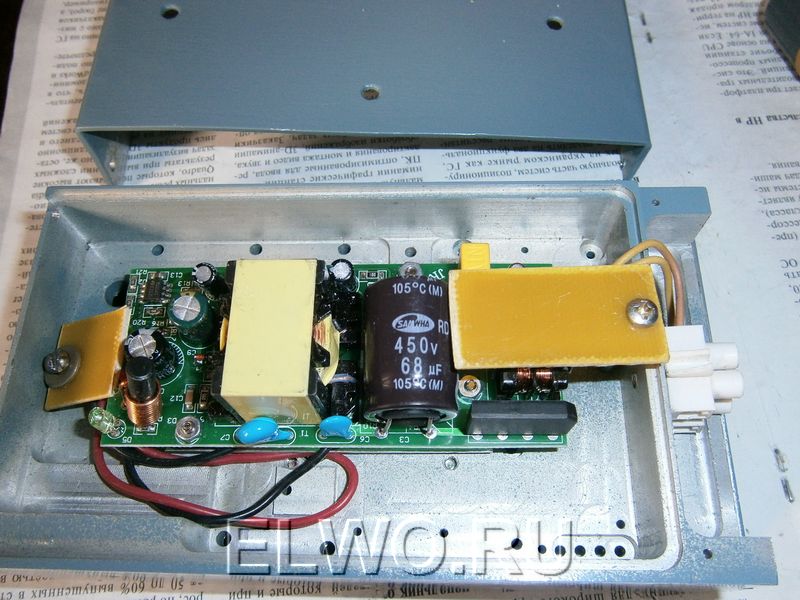

   Сверху отсек питания закрыт защитной крышкой, но учтите, что полностью закрывать его нельзя - драйвер тоже нагревается в процессе работы и ему нужно обеспечить нормальную вентиляцию.

преобразователь 220 для прожектора

   Провода питания припаиваем к светодиоду, и спереди наш самодельный диодный прожектор закрываем пластинкой из оргстекла. Её не обязательно брать матовой, такие светодиоды итак дают рассеянный свет.

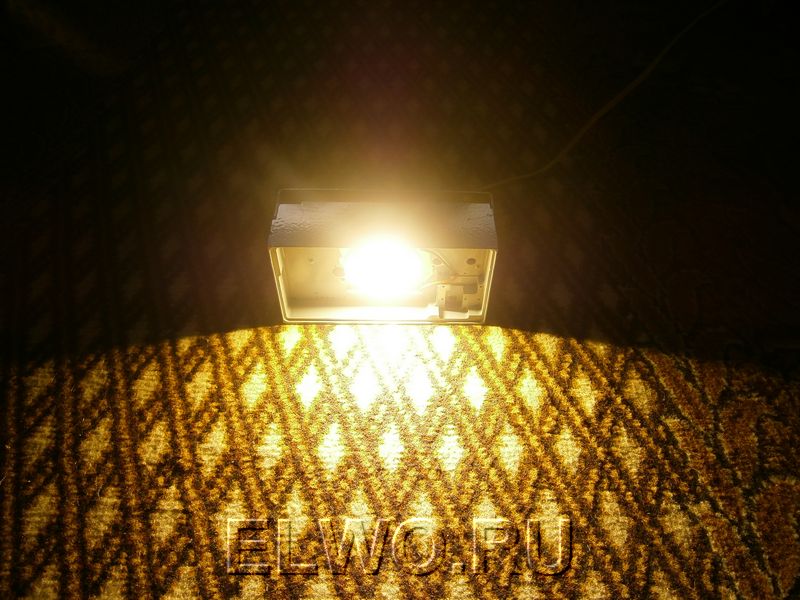

изготовления прожектора на мощном светодиоде 30 ватт

   Эксперименты со светодиодным прожектором показали, что он имеет неоспоримое преимущество перед обычной 60-ти ваттной лампочкой накаливания в настенном светильнике как по яркости, так и по экономичности.

Эксперименты со светодиодным прожектором

    А тут светит только настенная лампа:

Эксперименты со светодиодным прожектором 2

   И лишь немногим уступает двухсотке на потолочной люстре.

LED прожектор уступает двухсотке на потолочной люстре - люстра

   Напоследок замечу, что даже такой большой корпус недостаточно хорошо справляется с охлаждением 30-ти ваттного светодиода (что уже говорить за 50 или 100 ватт), и спустя час ощутимо нагревается.

охлаждение 30-ти ваттного светодиода - готовый прожектор

   Затраты на самостоятельную сборку этого прожектора составили примерно 32 доллара, по ценам 2012г.
