В сегодняшнем обзоре довольно популярный набор для самостоятельной сборки с Aliexpress – электронная мигалка со звуковым управлением. В небольшом герметичном пакетике комплект, после распаковки выглядит так:

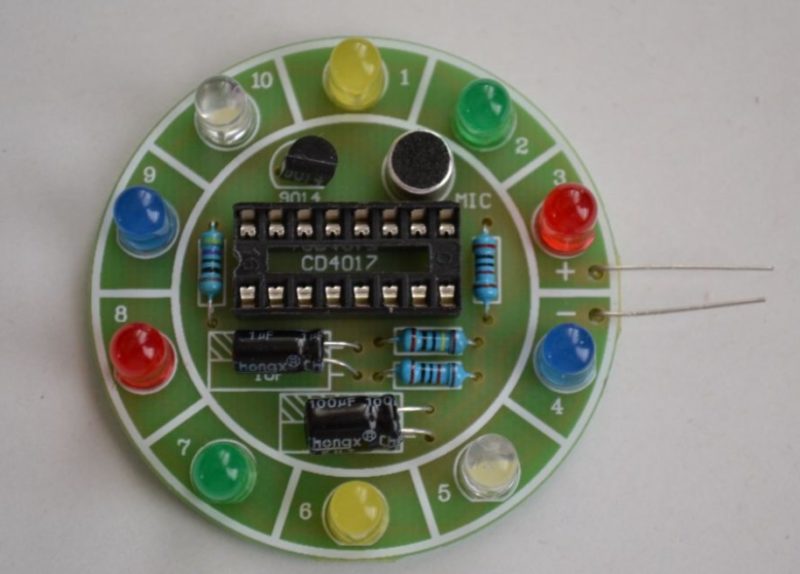

Здесь нет инструкции, да это и не нужно: на плате есть значения или названия элементов, поэтому при пайке не должно быть ошибок.

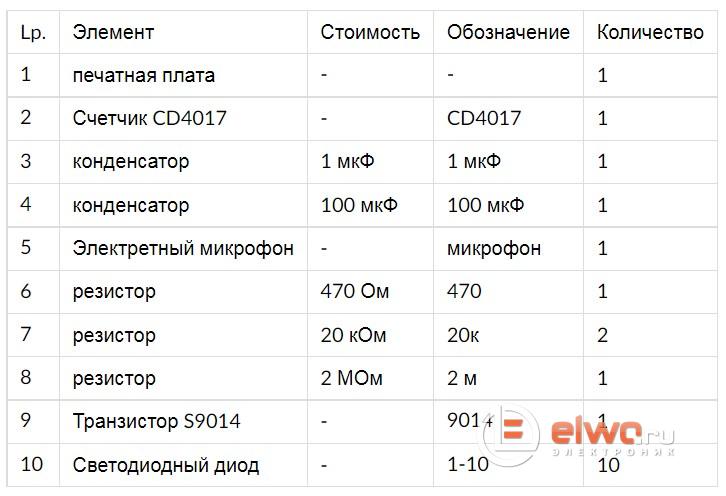

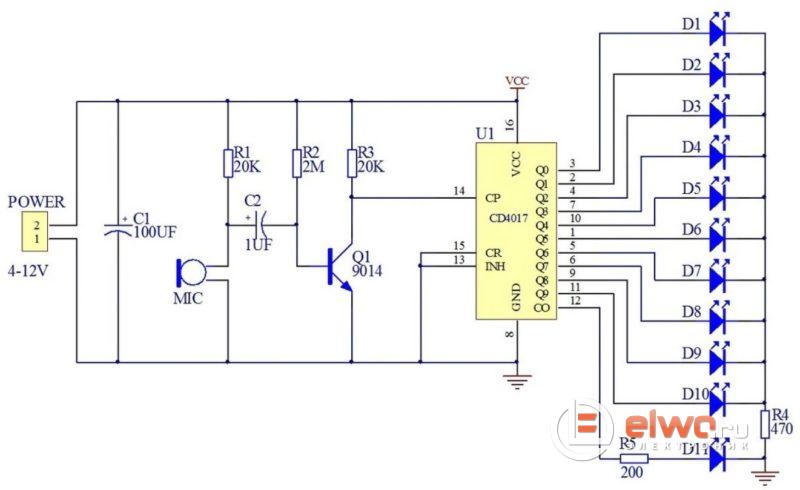

В упаковке 10 светодиодов на 5 цветов: красный, зеленый, желтый, синий, белый. По 2 штуки каждого цвета. А если вдруг вам захотелось собрать такую электронную игрушку на своих деталях, то может пригодиться схема, доступная в описании на Алиэкспресс.
Устройство представляет собой электронные бегущие огни, которые управляются звуком. Принцип работы схемы достаточно прост. В качестве основного элемента здесь используется микросхема С4017 – десятичный счетчик/делитель.
Распиновка микросхемы CD4017:

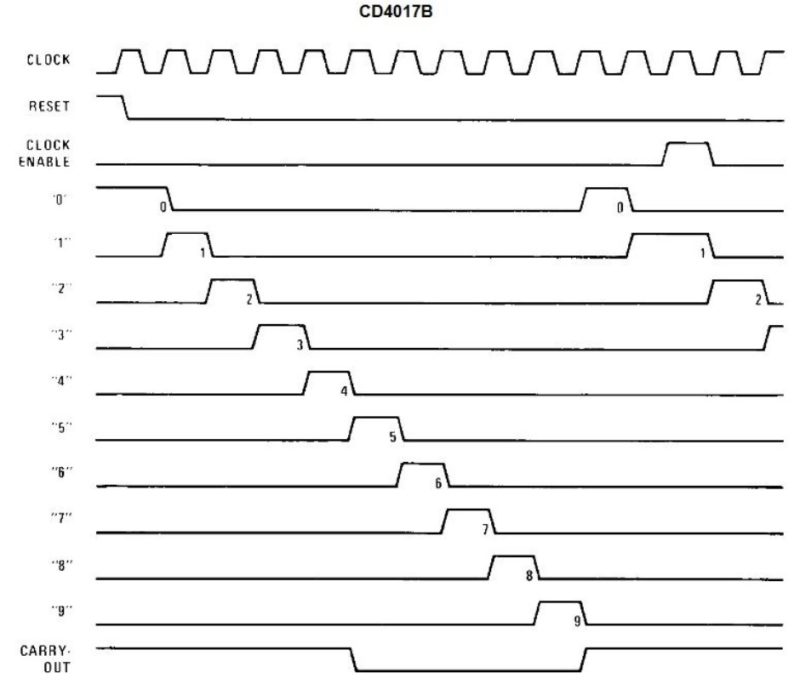

ВременнАя диаграмма CD4017 из документации:
Работает она так: подаем тактовый сигнал на вход CLOCK. На входы 13 и 15 подается «0» (низкий уровень) для запуска. Теперь, согласно временнОй диаграмме, микросхема будет выдавать «1» (высокое состояние) на выходы, начиная с выхода 0 и заканчивая выходом 9, а далее будет повторять это циклически. Проще говоря будет включать и выключать светодиоды, подключенные к выходам, перемещая их поочередно на один выход — такую плавающую «1». Он будет делать это в соответствии с синхронизирующим сигналом, подаваемым на вход CLOCK.
Этим синхронизирующим сигналом будет сигнал с микрофона, который через конденсатор 1 мкФ поступает на затвор NPN-транзистора (S9014), где усиливается и поступает на вход CLOCK счетчика.
На схеме видно, что выход СО (CARRY_OUT) тоже подключен к светодиоду, которого на самом деле нет. Этот светодиод будет гореть все время в течение первой половины рабочего цикла, то есть выход будет высоким, пока не будут управляться выходы 0-4, если микросхема переключится на управление выходами 5-9, то выход Carry-out будет низкий.

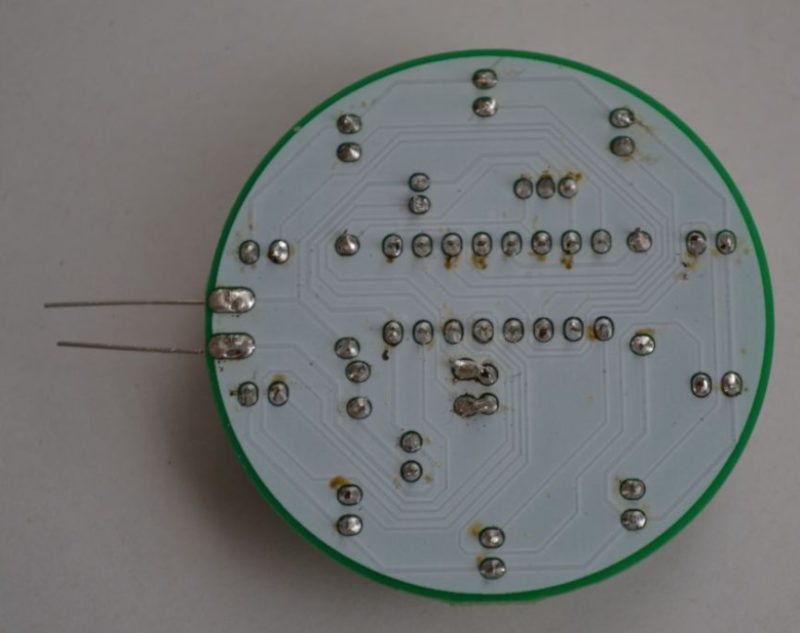

Если посмотреть на фото микрофона и маркировку на плате то видно, что рисунок очень похож на дорожки на нижней части микрофона – три линии, да и с остальными деталями всё понятно. Устройство не имеет защиты от обратного подключения питания, поэтому будьте внимательны, не перепутайте. Питание устройства 4-12 В постоянного напряжения, потребляемый ток около 5 мА (зависит от напряжения питания). Размеры: диаметр 48 мм, высота 11 мм.
В общем это хорошее недорогое устройство для начинающих, помогающее научиться правильно паять и понять принцип работы используемых там электронных деталей. Причём собрать такую мигалку под силу даже первокласснику, так что думая что подарить на очередной праздник ребенку, лучше отложить всякие пластмассовые игрушки и обратить внимание на подобный развивающий набор.
