СЧЕТЧИК ГЕЙГЕРА - СХЕМА И ПЛАТА

Этот проект представляет собой простой счетчик Гейгера, который обнаружит бета-частицы и гамма-лучи. Индикация динамиком, который воспроизводит один щелчок для каждого счета. С добавлением схемы частотомера можно видеть количество микрорентген в секунду. Звуковая версия схемы очень полезна для идентификации радиоактивных предметов, таких как часы со светящимися циферблатами. Схема дозиметра очень экономична и обеспечивает много часов работы от одной 9 В батареи Крона.

Предполагалось, что будет установлен счетчик Гейгера типа DOI-80, так как устройство должно было иметь минимальное энергопотребление и быть как можно более дешевым. Схема потребляет минимальный ток и преобразователь работает на частоте 50 кГц. Измеритель радиации характеризуется наличием дешевых элементов - можно купить их в любом магазине электроники.

Схема самодельного счетчика Гейгера

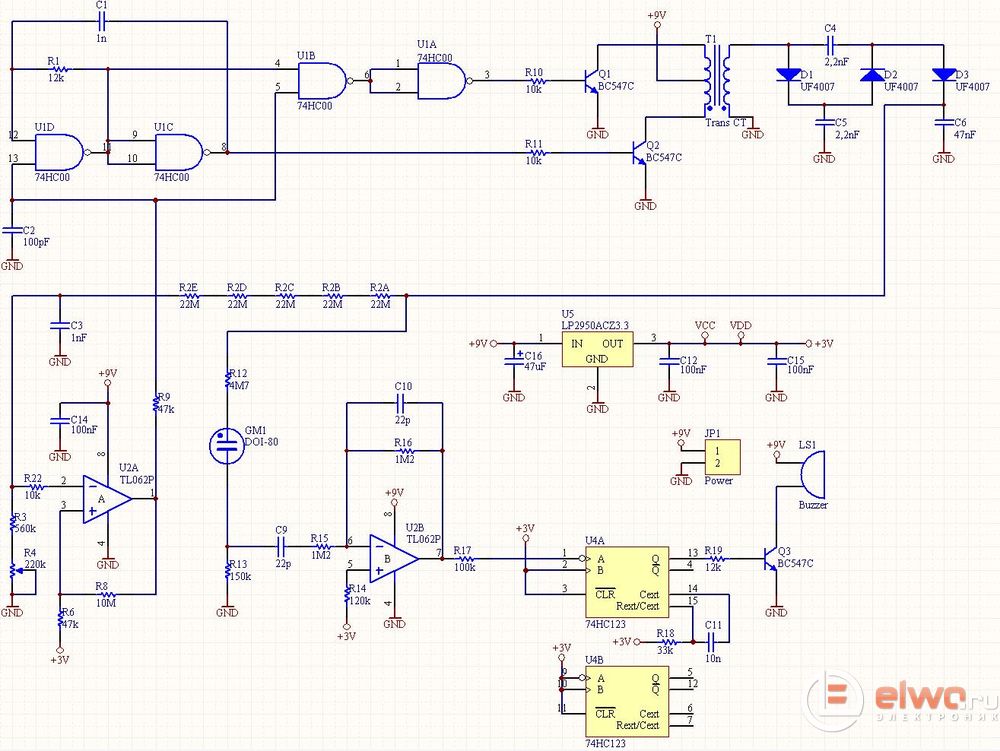

Давайте перейдем к принципиальной схеме:

Основой является двухтактный преобразователь, приводимый в действие генератором на основе вентилей NAND. Рабочая частота около 50 кГц поступает на 2 транзистора. К коллекторам транзисторов включается трансформатор.

Генератор управляется операционным усилителем U2A, который измеряет выходное напряжение инвертора. Если оно превышает установленное значение, низкий уровень будет подаваться на вход 13 логического элемента U1D и вход 5 U1B. Генератор остановится и оба транзистора отключатся. Это условие будет поддерживаться до тех пор, пока выходное напряжение не упадет примерно на 20 В ниже уровня, отключающего инвертор.

На практике генератор инвертора отключается в течение большей части времени и начинает лишь периодически перезаряжать выходной конденсатор высокого напряжения. Примерная осциллограмма переключения напряжения на генераторе далее:

В схеме имеется три линии напряжения:

  1. Напряжение питания, питающее преобразователь и операционные усилители, это напряжение может быть любым в диапазоне 4 - 15 В.
  2. Напряжение +3,3 В от стабилизатора LP2950 (можно использовать любой другой на 3,3 В с низким потреблением мощности) является опорным напряжением для операционного усилителя U2A. В связи с использованием +3,3 В для питания цифровой части, микросхемы TTL должны быть серии HC (напряжение питания 2-6 В). Они характеризуются низким энергопотреблением.
  3. Напряжение 490 В от преобразователя и умножителя, питающее счетчик Гейгера и схему делителей напряжения R2, R3, R4. Чтобы еще больше снизить энергопотребление, этот отдел может быть переработан с использованием в 5 раз более высоких сопротивлений. Входное сопротивление U2A настолько велико, что оно не будет нагружать такой делитель. Выходное напряжение регулируется потенциометром R4.

Сигнал от счетчика Гейгера формируется операционным усилителем U2B и подается на моностабильный триггер U4A, а затем выходной импульс триггера управляет громкоговорителем.

Используемые интегральные микросхемы имеют очень низкое энергопотребление (порядка микроампер), поэтому ток от источника питания, в основном является результатом работы преобразователя. Удалось достичь потребления 1 мА от батареи 9 В с фоновым излучением (и 2-3 мА при приближении к радиоактивному элементу).

Советы по сборке дозиметра

Конденсаторы C2, C5, C6 должны иметь минимальное рабочее напряжение 600 В. Конденсатор С6 должен быть 22-220 нФ.

Трансформатор наматывался на сердечник F2001, L9, 4.0, AL400. Первичная обмотка 2x70 витков проводом 0,15 мм, вторичная 2000 витков тем же проводом. Это оптимально для батареи 9 В. Если используется более низкое напряжение питания или прибор требует напряжения выше 500 В, может потребоваться намотка большего количества витков на вторичной стороне.

Если получается, можете намотать 3000 витков, потому что выходное напряжение в любом случае контролируется. Проволока может быть наименьшей доступной толщины. В трансформаторе выбран зазор так, чтобы потребляемый ток был как можно ниже (минимум выходил при зазоре около 0,5 мм). Меньший и больший зазор вызывал большее потребление тока.

Вторая версия схемы дозиметра

В ещё одной версии счётчика Гейгера исключен стабилизатор 3,3 В, используя цепи CMOS серии 4000, которые имеют широкий диапазон рабочих напряжений, потребляя меньше тока чем 74HCT. Необходимый вольтаж теперь обеспечивает автоматически LM385, с током около 10 мкА.

Решено не использовать микросхему 555 в CMOS-версии в качестве моностабильного триггера, поскольку она потребляет больше тока, чем 4098, и, кроме того, в стабильном состоянии замыкает резистор в ветви RC на землю, что дополнительно вызывает протекание ненужного тока.

Под операционный усилитель, измеряющий +490 В использовался программируемый чип LM4250, потому что он дешев и доступен, можем установить потребляемую мощность (резистор R7) на очень маленькое значение - гораздо меньше, чем другие известные операционные усилители.

LM4250 работает как операционный усилитель, в котором потребление тока определяется R7. Если вы используете другой усилитель, не паяйте его. Все синхронизирующие конденсаторы также были уменьшены до минимума, чтобы минимизировать токи перезарядки.

Что касается детекторов - счетчиков радиации, существует много типов, например, STS-5, DOB-50, DOB-80, DOI-30, DOI-80, даже отечественный СБМ-2.

Счетчики Гейгера, в зависимости от конструкции, должны питаться напряжением 200-1000 В. Лучше всего подавать на него более высокое напряжение и следить за количеством импульсов. Но если происходит резкое увеличение количества импульсов, уменьшите напряжение примерно на 50 В - и при таком напряжении прибор должен работать. С резистором, который соответствует лампе, лучше не опускаться ниже 2,2 МОм. Предпочтительно 4,7 или 5,6 мегаом. Счетчики Гейгера не любят перегружаться, они от этого изнашиваются.

Потребляемая мощность импульсная, импульс 4 мс 30 мА каждые 1,2 с. В оставшийся период потребляемый ток не превышает 150 мкА. Среднее не превышает 400 мкА. В этом случае батарея на 9 В должна работать в течение месяца даже непрерывной работы. А тут можете скачать файлы
