ЛАМПОВЫЙ УСИЛИТЕЛЬ SE

Принципиальная схема этого однотактного УНЧ на классических EL84 сделана по всем известному варианту, но введено несколько модификаций. Обратная связь взята от обмотки 1-2 трансформаторов громкоговорителей, установлен переключатель режимов триода и пентода, установлен выход на наушники.

Схема лампового усилителя SE на EL84

Внутри усилитель выглядит так:

Как видите, сам усилитель мощности собран на печатной плате. Блок питания собран навесным монтажом, потому что с таким количеством элементов нет необходимости делать плату.

В блоке питания находятся конденсаторы емкостью 470 мкФ / 400 В и два конденсатора на 680 мкФ / 250 В. Лампы с постоянным накалом. Использовались два силовых трансформатора TSL 40/002 и накал на 6 В / 1,3 А. В усилителе два сдвоенных триода EL84 (6П14П) и ECC83. Лампа EZ81, видимая на снимках, работает как выпрямитель. Помещён накальный и анодный выключатель напряжения отдельно на передней панели. Кроме того, другой переключатель в выключенном положении разряжает конденсаторы через резистор.

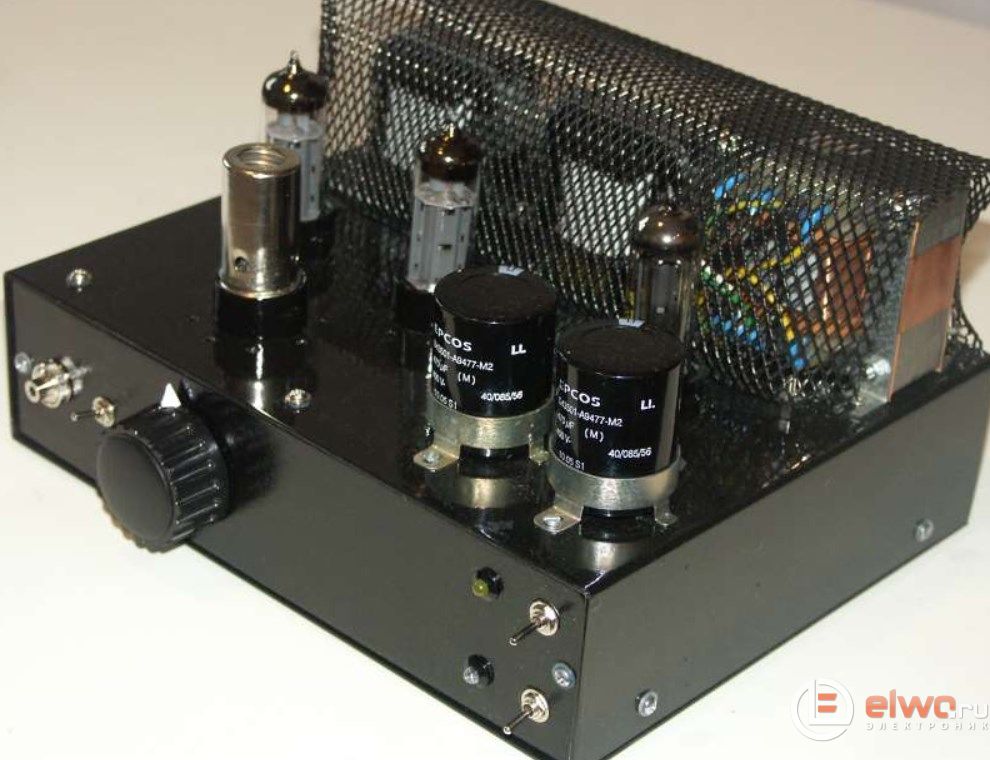

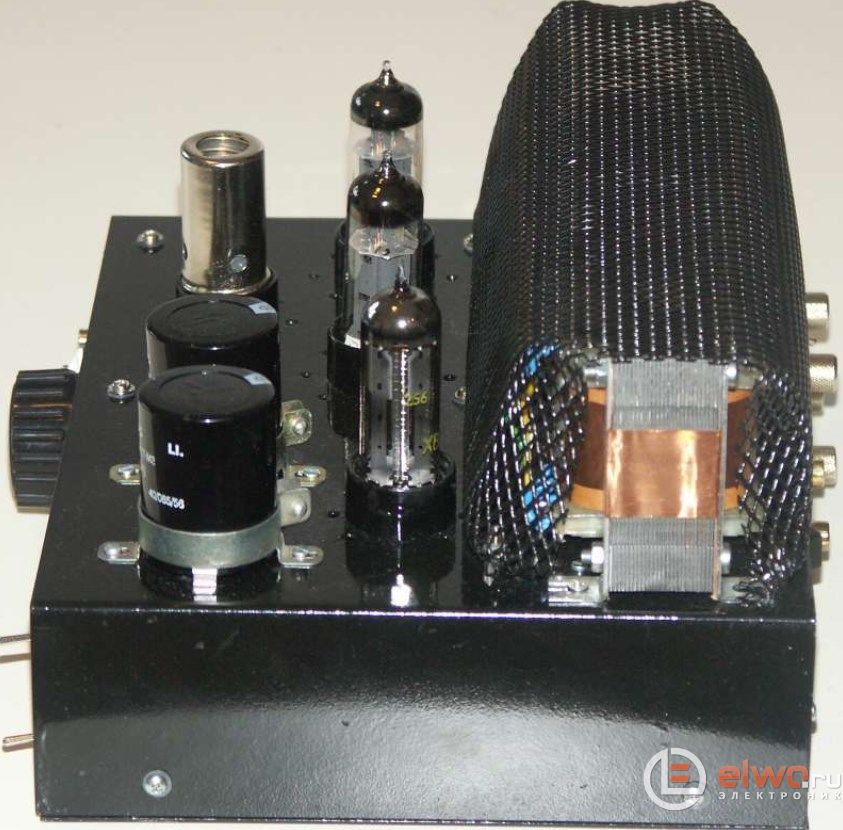

Корпус усилителя выполнен из стали и алюминия. Передняя и задняя панели алюминиевые. Крышка трансформатора минималистична, из черной алюминиевой сетки. Корпус изначально был окрашен черным матовым спреем. Позже нанесено несколько слоев бесцветного лака.

По осциллографу усилитель работает лучше всего от 100 Гц до 15 кГц. Но тут скорее просто ограничение звуковой карты, что режет звук выше 15 кГц. Разумеется, конструкция схемы предусилителя на одной общей лампе ECC83 вводит некое взаимопроникновение звука между каналами, но это не критично.

На испытаниях были качественные наушники Сенхайсер HD202. Не слышно фона сети на динамиках вообще. Только после скручивания на максимальную громкость появляется лёгкий собственный шум.

Усилитель в триодном режиме имеет довольно заметный акцент на высокие частоты и тонкий, теплый бас. В режиме пентод усилитель играет громче, а верхние частоты еще более слышны.
