УСИЛИТЕЛЬ 500 ВТ / 8 ОМ

А всё началось с того, что нужен был усилитель мощности, мощностью примерно 2x 500 Вт при 8 Ом, конечно как можно дешевле в изготовлении. Полное сопротивление колонок 8 Ом требует относительно высокого напряжения питания и, следовательно, дорогих высоковольтных конденсаторов фильтра, поэтому это будет мостовой усилитель, который сразу решит обе проблемы. Усилитель мощности здесь на две пары mosfet транзисторов. Вот особенности проекта:

  • Пиковая мощность около 2x700 Вт / 8 Ом;
  • Предусилитель и темброблок;
  • Защита: постоянка, перегрузка, тепловая;
  • Задержка включения колонок;
  • Сбалансированные XLR входы, также возможно подключение несимметричного сигнала.

Схема транзисторного УМЗЧ 2х500 Вт

Изготовление трансформаторного источника питания

Следующим шагом был поиск подходящего трансформатора, к счастью попался тороид с мощностью около 1,5 кВт и напряжением 4x 45 В (8 А) и 3х 19 В (0,5 А).

Блок питания это трансформатор плюс два диодных моста, 4 обмотки должны быть одинаковыми. На данный момент фильтрация составляет 6x 4700 мкФ / 63 В на канал, после выпрямления и нагрузки током покоя напряжение составляет +/- 62 В, что почти соответствует контакту конденсатора.

Используются дополнительные обмотки 19 В для;

  1. две обмотки для симметричного питания предусилителя (+/- 12 В)
  2. третья обмотка для питания блока плавного пуска (12 В), схемы защиты (12 В) и вентиляторов (16 В).

Схема модуля защиты УНЧ

Схема защиты защищает усилитель от: постоянного напряжения на выходе (постоянного тока), перегрева выше 100 C, перегрузки (сигнал от усилителя мощности). Схема также выполняет функции отложенной активации колонки.

Если хотите упростить - можете взять другую схему защитного блока.

Схема задержки включения сетевого питания

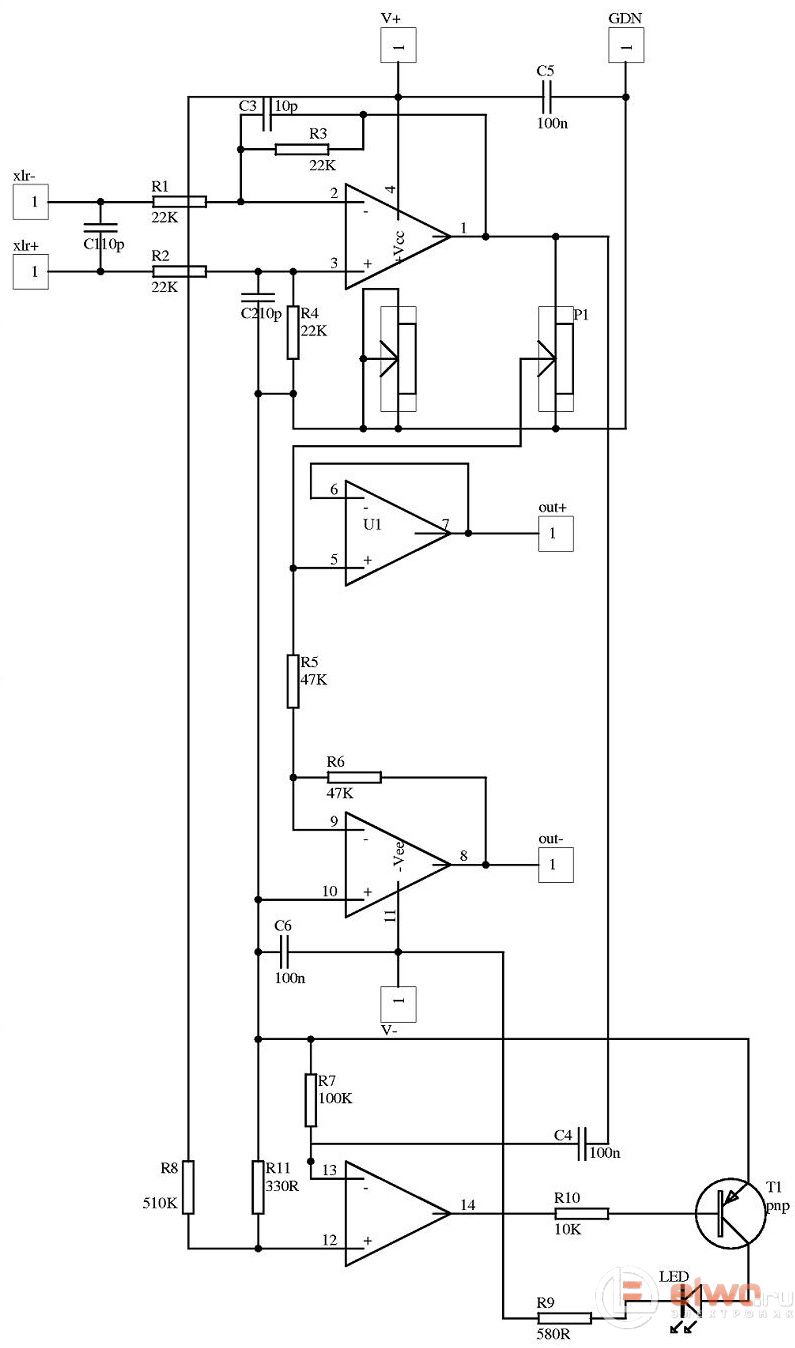

Схема предусилителя на ОУ

Это два варианта принципиальных схем, отличаются усилением.



Сборка усилителя в коробке

Корпус изначально имел размеры 22 см, высоту 13 см и ширину стойки 19 см, после модификаций ширина не изменилась, но высота увеличилась на 3-4 мм. и длина увеличилась до 30 см.

Общие расходы сейчас трудно оценить, но думаю, что не меньше 10000 руб. Все доступные файлы (из тех что нашлись на компьютере) с электрическими схемами и печатными платами в общем архиве.
