БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Так получилось, что обзор свежекупленного радиозвонка растянулся на 3-х часовую эпопею. А всё потому, что после нескольких успешных нажатий на кнопку, звонок отказался в дальнейшем срабатывать и вызывать из базы “дин-дон”.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Может оно и к лучшему, ведь теперь, в процессе ремонта, придётся не просто снять крышку, а досконально разобраться в работе устройства, заодно проведя эксперименты с электроникой.

Акцентировать внимание на модели и производителе смысла нет, так как все они по-сути имеют одинаковую начинку, дальность, частоту 433 МГц, отличаясь лишь брендом и ценой. Из имеющихся в продаже выбрал самый недорогой – за 1000 рублей. Всякие Xiaomi будут стоить в 2 раза дороже.

Чтоб не повторяться, рекомендуем почитать вот этот материал, где подробно описан принцип работы безбатареечных радиозвонков и других переключающих передатчиков малой дальности. Они действительно не требуют питания (имеется ввиду кнопка вызова), а значит не придётся каждые пол года покупать довольно дорогую и редкую батарейку 23А 12V.

Инструкция к радиозвонку

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

  • Расстояние до 150 м.
  • Количество мелодий 38.
  • Частота 433 МГц.
  • Уровней громкости 4.

Кнопка безбатареечного радиозвонка

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Итак, внутри корпуса кнопки (это передатчик) находится нажимательный генератор небольшого напряжения, в виде катушки и магнита, перемещающегося у её торца. Это перемещение примерно на 5 мм вызывает ЭДС в обмотке, создающее примерно 0,1 В по цифровому тестеру. В пике конечно там больше, но медленный вольтметр не способен уловить столь короткий всплеск. Это уже осциллографом надо ловить сигнал.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Полученное напряжение поступает на плату радиопередатчика, которому как раз хватает энергии, чтоб на секунду включиться и отправить ВЧ сигнал 433 МГц на базу (приёмник).

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Вот только как и любой радиозвонок, этот не сможет дать быструю серию нажатий и срабатываний, чтоб например определять своих людей двумя короткими сигналами и одним длинным, как многие привыкли в обычном старом электромеханическом звонке на 220 В. Здесь повторный вызов кнопкой возможен только через пару секунд.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Дальность заявлена 150 метров, хотя это конечно “китайских” метров, да ещё при идеальных условиях, но реально до самой дальней точки квартиры сигнал на испытаниях добивает, так что мало не покажется (если конечно у вас не частный дом с большим участком).

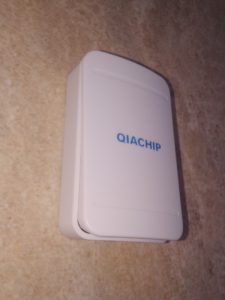

База безбатареечного радиозвонка

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Теперь приёмная часть. Всё вполне культурно упаковано в небольшую пластиковую коробочку, в которой видим плату управления, блок питания и динамик. Как оказалось довольно громкий – из 4-х уровней громкости приходиться выбирать самый минимальный, ибо орёт на всю квартиру. Но это конечно лучше, чем если бы её не хватало.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

На плате видим микросхему импульсного БП (U1), усилитель звука – WLB038 (U2), микроконтроллер и УКВ передатчик с небольшой спиральной антенной.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Три кнопки с торца предназначены для выбора мелодии (их там аж 38 штук), громкости, и кнопка привязки передатчика именно к этой базе (мало ли у соседей похожий звонок).

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Для совместной работы кнопки и звонка следует привязать кнопку к звонку. Для этого нажать и удерживать кнопку выбора режима звонка, пока не прозвучит мелодия. После чего отпустить кнопку на звонке и нажать и отпустить кнопку передатчика. Если привязка прошла успешно – звонок ответит проигрыванием мелодии и код кнопки передатчика будет сохранен в памяти звонка.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Чтобы стереть из памяти приемника звонка сохраненные коды кнопок, нужно нажать и удерживать кнопку выбора режима звонка пока мелодия не прозвучит два раза (второй раз мелодия звучит после паузы в несколько секунд). После этого звонок не будет реагировать на нажатие кнопки-передатчика. Звонок может хранить в памяти до 5 сигналов передатчиков (кнопок). Передатчики универсальные и могут работать не только в комплекте со звонком, но и в различных модулях управления сетевыми приборами – там всё стандартизировано по протоколу.

Обратите внимание, что при отключении питания выбранная мелодия сохраняется в энергонезависимой памяти. Но есть и минус – при появлении напряжения в сети 220 В этот звонок 1 раз сработает, поэтому можно подумать что пришли гости. Ночью, при кратковременном пропадании сети, этот девайс может разбудить (надо будет подумать как с этим бороться)!

Ремонт безбатареечного радиозвонка

Думаю всё с работой девайса теперь понятно, а далее могут читать желающие узнать о ремонте, который пришлось начать спустя несколько нажатий на кнопку передатчика.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Внимательный осмотр показал, что при нажатии не происходит полного перемещения магнита у катушки. Одна часть двигалась как положено, а другой край заедал, как будто цепляясь за что-то.

БЕЗБАТАРЕЕЧНЫЙ РАДИОЗВОНОК

Пришлось полностью вытаскивать все элементы и выпаивать печатную плату, соединенную с катушкой двумя штырьками, по которым подаётся питание.

Сразу предупреждаю: разборка очень сложная, прямо-таки ювелирная. Много хитры защёлок в самых неожиданных точках, так что брать за ремонт советую только людям с прямыми руками. Иначе можно в лёгкую отломать SMD детальку на плате или дорожку при отпайке и разборке!

Итак, вот те 2 пластики на пластмассовом подвижном креплении – это магниты. И один край их цеплялся за металлический корпус катушки, поэтому пришлось взять надфиль и подпилить выступающую часть (ну китайцы, ну халтурщики!).

После доработки механика заработала гладко, можно собирать радиозвонок в обратной последовательности. Сначала катушку, потом припаять к ней плату, и потом прищёлкнуть крышку кнопки.

Думаю материал будет многим полезен, так как радиозвонки старого образца, на батарейках, постепенно отходят в прошлое и всё больше людей захочет поставить себе, хоть и раза в 2 дороже, но зато бесплатный в обслуживании дверной звонок, навсегда забыв про замену батареек!
