СИГНАЛИЗАЦИЯ НАВОДНЕНИЯ

Наводнения могут быть большой проблемой, но если мы получим раннее предупреждение об этом и успеем предпринять шаги, чтобы предотвратить большой ущерб, то всё будет не так уж печально. Представленная схема оповещения о наводнении устанавливается в подвале и предназначена для срабатывания генератора сигналов тревоги, когда вода попадает туда, где ей не место. Этот сигнализатор работает от батареи, которой хватает надолго. Схема работает по простому, надежному и хорошо зарекомендовавшему себя принципу электрических – водяной датчик с двумя контактами. Когда датчики соприкасаются с водой, вода замыкает электрическую цепь, что позволяет срабатывать звуковому сигналу.

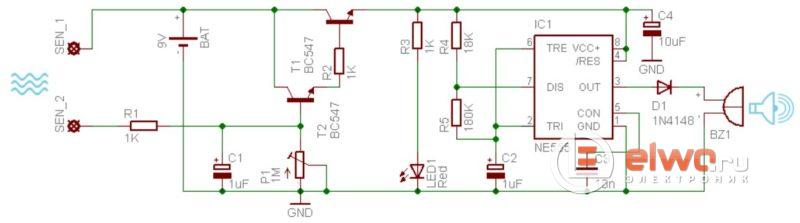

Схема сигнализации наводнения

Вся схема может быть собрана на универсальной монтажной плате. Электроника и батарея должны быть размещены в небольшом корпусе водонепроницаемом. А водный сенсор образован двумя гвоздями из нержавеющей стали, выступающими из корпуса. Готовую схему можно закрепить на стене на уровне земли, в зависимости от индивидуальных потребностей.

СИГНАЛИЗАЦИЯ НАВОДНЕНИЯ

Электроника предназначена для использования практически с любыми низковольтными пьезоизлучателями. По сути, это низкочастотный нестабильный генератор, управляющий активным пьезоэлементом и построенный на микросхеме таймере 555.

Транзистор BC547 управляет нестабильным генератором только тогда, когда вода обнаруживается датчиками. Вся схема рассчитана на работу от стандартной 9-вольтовой батареи и очень экономна.

Здесь нестабильный мультивибратор IC1 работает с частотой (F) около 3,8 Гц (рабочий цикл 52%). Период (T) непрерывного выходного сигнала прямоугольной формы задается компонентами R4-R5-C2 (здесь он составляет около 264 мс). Поскольку это не критично, можно получить другие значения времени, выбрав соответствующие компоненты цепочки RC.

СИГНАЛИЗАЦИЯ НАВОДНЕНИЯ

В прототипе (испытанном со значением P1 330K), выходной сигнал холостого хода в точках A и B, составляет около 120 мА при 7 В, когда водный датчик обнаруживает присутствие воды. Ещё один вариант датчика протечки смотрите здесь.
