КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

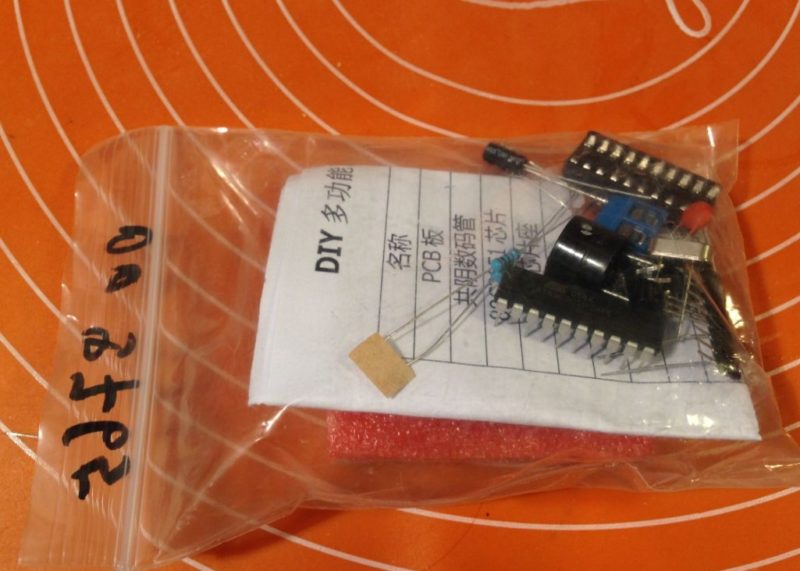

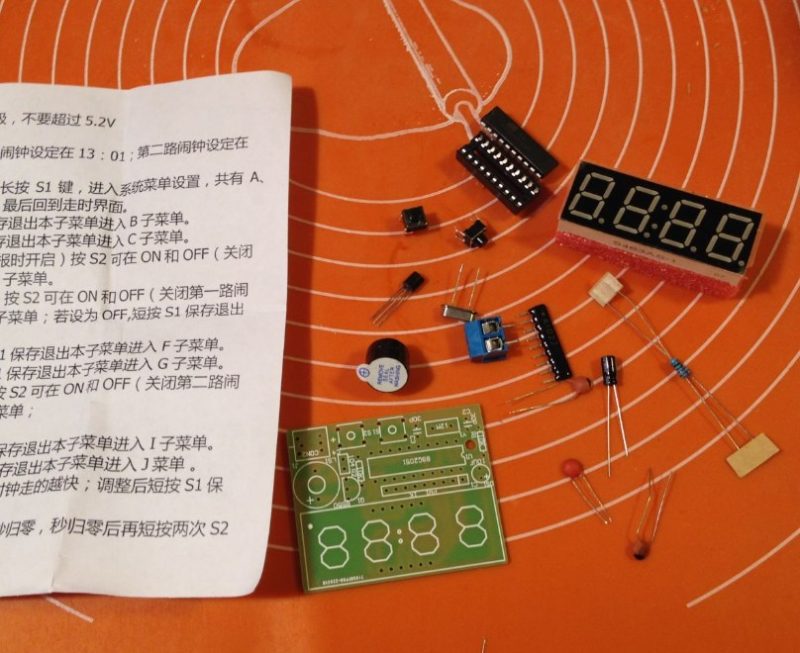

Этот набор для самостоятельной сборки поставляется даже без принципиальной схемы – на плате есть описания с заданными значениями, так что проблем быть не должно и без инструкции. В конструкции элементов мало, поэтому сборка для любителя среднего уровня займет максимум 30 минут. С корпусом и то придётся дольше возиться.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

Часы сделаны на базе микроконтроллера, за точность показаний отвечает кварцевый резонатор. Так что с точностью должно быть хорошо. В крайнем случае подстроить двумя конденсаторами по 30 пФ.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

В схеме оригинал контроллера 89C2051, бывает попадается китайский клон W79E2051.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

По сравнению с более продвинутыми часами тут нет резервной памяти – нет аккумулятора. Так что при сбое питания (5 В) все настройки сбиваются и приходится их выставлять заново. Для входа в режим настройки нажмите и удерживайте микрокнопку не менее 3 секунд, чтобы вызвать настройки. Только после этого можно изменить часы, минуты и все остальное – даже есть только возможность установить будильник. Он если что может быть полезен в качестве замены секундомера или таймера.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

При длительном нажатии кнопки S1 происходит вход в меню настроек, состоящее из 9 подменю, обозначенных буквами A, B, C, D, E, F, G, H, I. Подменю переключаются кнопкой S1, значения изменяются кнопкой S2. После подменю I следует выход из меню настроек.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

Настройки следует производить по очереди – левая клавиша нажимается на 3 секунды, пока на дисплее не появится буква А (слева) и несколько цифр. Установите ЧАС правой кнопкой. Затем кратковременно нажмите левую кнопку, и на дисплее появится буква B – правой кнопкой установите минуты. Остальные действия изучите в этой инструкции.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

Потребляемый ток около 60 мА – значит можно питать от зарядного устройства телефона или другого аналогичного БП, при условии, что оно не выдает напряжение более 5 В (сразу сгорит МК). Вот так цифровые часы выглядят в собранном виде, они светят красивым красным цветом.

КРАСНЫЕ СВЕТЯЩИЕСЯ САМОДЕЛЬНЫЕ ЧАСЫ

Размер цифровых часов: ширина 54 мм, высота 43 мм и глубина около 20 мм. Высота цифр дисплея составляет около 15 мм. LED дисплей имеет красный цвет — очень яркий и читаемый.
