В продаже есть немало китайских преобразовательных модулей всех видов, но в основном это повышающие/понижающие версии без гальванической развязки. Преобразователи, обеспечивающие гальваническую развязку, требуют соответствующего импульсного трансформатора. Спроектировать и построить хороший преобразователь с импульсным трансформатором самому непросто, так что чаще всего выбирается готовый нужный модуль. Представляем в сегодняшнем обзоре один из таких преобразователей. Это преобразователь QS-100, доступный на Али примерно за 15$.
Как видите, конструкция очень проста. Это связано с использованием микросхемы SG3525A, предназначенной для этого типа инверторов.

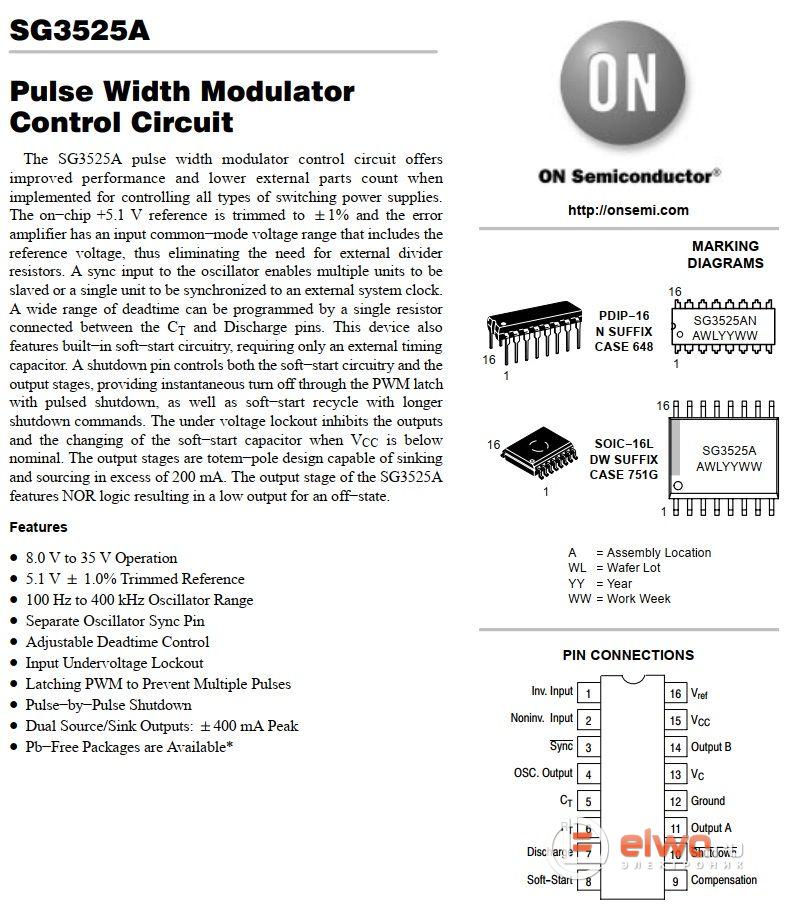

Сама SG3525A представляет собой специализированный драйвер ШИМ с подходящим управляющим буфером внутри, для выходных транзисторов по двухтактной или полумостовой схеме. Он позволяет управлять как биполярными, так и MOSFET-транзисторами.
Это связано с выходным драйвером SG3525A, который можно увидеть на блок-схеме. В модуле QS-100 SG3525A напрямую управляет двумя парами транзисторов N-mosfet irf3205, включенных параллельно.

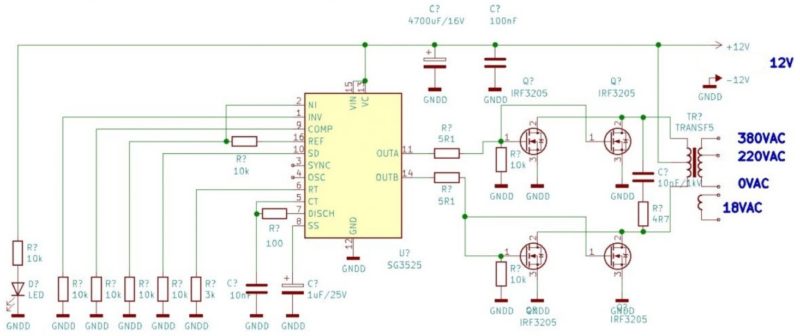

Схема инвертора QS-100 на SG3525A
Итак, давайте взглянем на схему подключения QS-100.

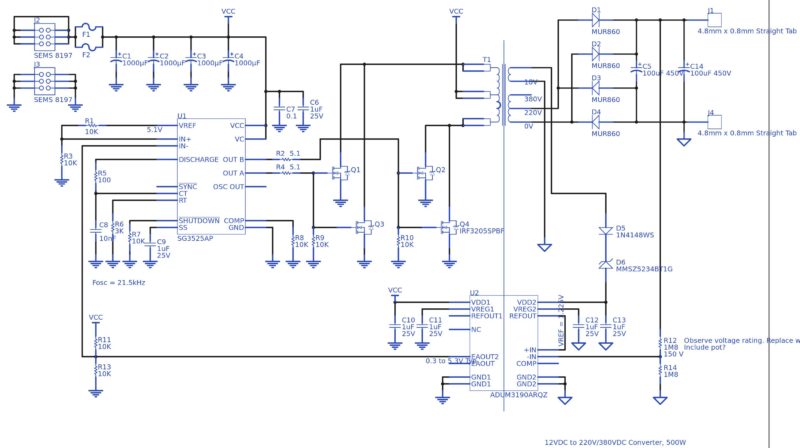

Как видите, схема преобразователя максимально упрощена и не содержит никакой защиты или стабилизации выходных напряжений. Чтобы использовать устройство более безопасно, оно должно быть оснащено как минимум выпрямителем и цепью обратной связи, обеспечивающей стабилизацию напряжения. Вот такую немного измененную схему можно взять на вооружение.
Далее осциллограммы на затворах выходных транзисторов.
Как видите, реальная частота составляет около 21 кГц. На выходе красивый прямоугольник с той же частотой.
Теперь нужно собрать выпрямитель и подключить какую-то нагрузку. Обычные выпрямительные диоды не подходят для работы на частоте 20 кГц, поэтому ставим более быстрые диоды. Далее берем электролитический конденсатор 56 мкФ/400 В и собираем выпрямитель.

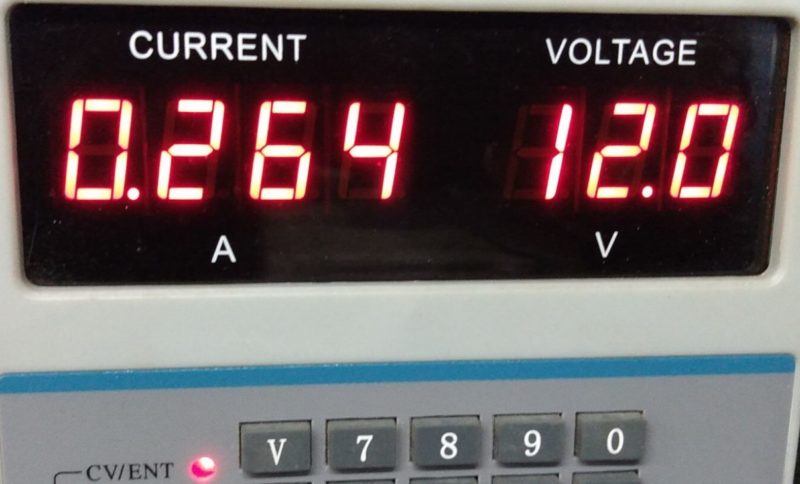

Первый запуск без нагрузки, потребляемая мощность от БП.

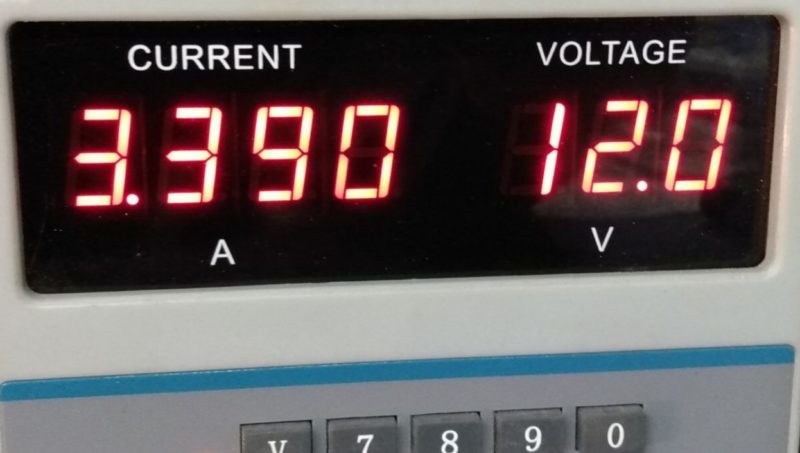

После добавления нагрузки, лампочки 220 В/40 Вт.
Выходное напряжение просело примерно до 206 В постоянного тока. После увеличения питания до 13 В выходное напряжение стало близко к 220 В.
Транзисторы без радиаторов при этих тестах даже не прогрелись, хотя стоит обратить внимание на не очень продуманное их размещение на печатной плате. Установка радиатора потребует удаления транзисторов с платы, потому что их неудачное расположение предотвращает привинчивание радиатора, что будет необходимо при более высокой нагрузке.
Заявленная же мощность 500 Вт кажется вполне реальной, так как трансформатор действительно большой (гораздо больше, чем в типичном 300 Вт блоке питания ATX.
Для чего использовать такой инвертор? Это анодный источник питания в ламповой технике или, после доработки, преобразователь 12 В постоянного тока в 220 В переменного. Хотя здесь, вероятно, будет лучше работать модуль EGS002, который представляет собой полноценный контроллер SPWM.
