Аудиоусилители — это схемы, которые преобразуют маломощные входные аудиосигналы в мощные на выходе. Целью их является обеспечение эффективного и малоискаженного звукового сигнала с большей амплитудой на выходе. В разных устройствах используются разные типы усилителей. Усилительные устройства обычно имеют два каскада: предварительный усилитель, который только усиливает по напряжению, а не по току, и усилитель мощности, который требует изменения мощности аудиосигнала. Но иногда можно обойтись и одним, например как тут. Итак, эта статья посвящена изготовлению именно усилителя мощности на силовом транзисторе 2SC5200.
Схема электрическая однотранзисторного УНЧ
Работа УМЗЧ на транзисторе

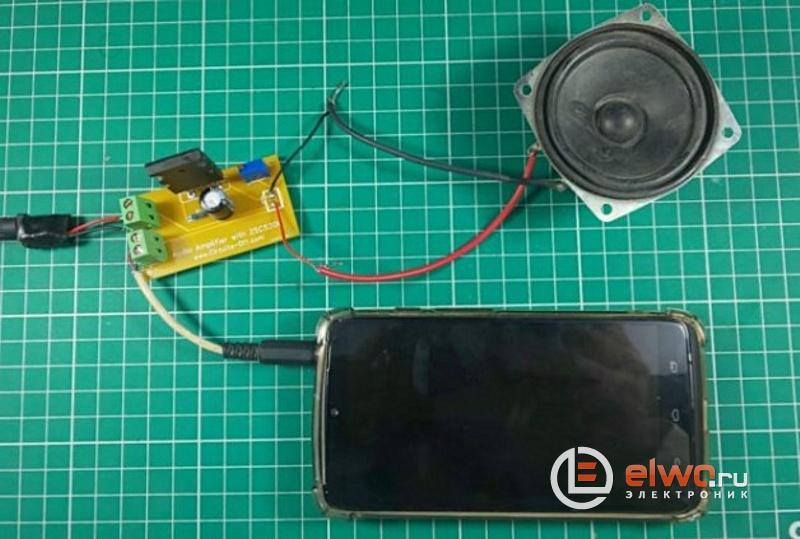

Схема работает при подаче питания 12 В и начинает усиливать, когда на неё аудиовход подается звук через компьютер, смартфон или другое подобное устройство.
Конденсатор, подключенный к базе транзистора, блокирует постоянную составляющую звука, а потенциометр управляет входным напряжением. Следовательно, сигнал переменного тока генерируется на базе транзистора, который работает как управляющий сигнал. Коллектор транзистора управляет выходной нагрузкой, то есть динамиком. В схеме минимум деталей, значит и искажения сведены к малому значению.
