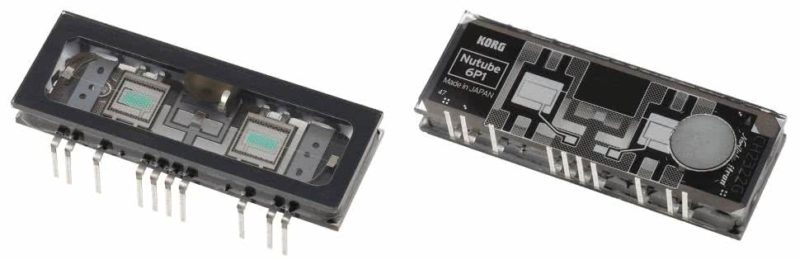

Представляем вариант применения лампы Korg Nutube 6P1 в аудио предусилителе. Благодаря Nutube можно создать ламповый преамп без высоких анодных напряжений и высокой температуры схемы. Здесь использован блок питания 12 В, 100 мА. УНЧ может придавать «ламповый» характер звуку в аудиотракте, то есть его включают между источником звука и УМЗЧ.
Представленный линейный усилитель представляет собой гибрид дискретных элементов и лампы 6P1. Его действительно легко собрать и запустить. Схема усилителя показана на рисунке, она основана на заводском включении, предложенном производителем ламп Korg. Элементы левого канала обозначаются с окончанием L, для правого канала – R, общие элементы не имеют дополнительной маркировки.

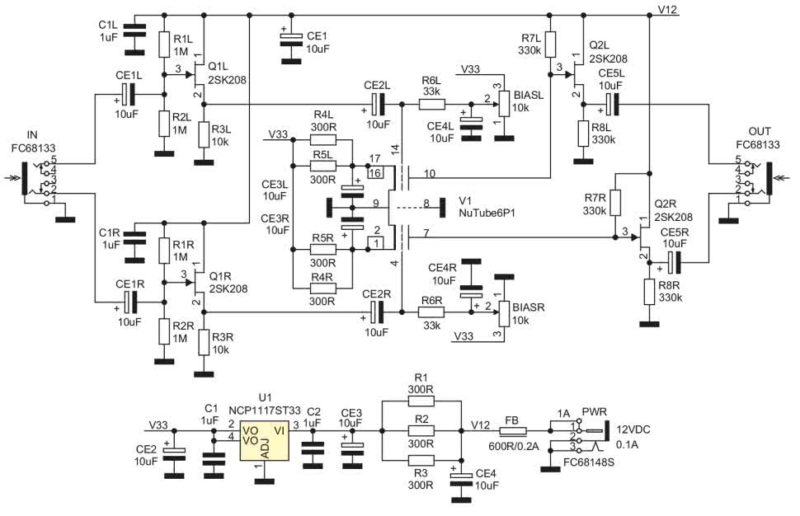

Схема принципиальная усилителя ЗЧ
Входной сигнал с гнезда IN подается на входной каскад на полевом транзисторе Q1L. Его задача – обеспечить низкое сопротивление управляющей лампы вне зависимости от параметров подключенного источника сигнала. Затем сигнал подается на сетку лампы V1. Лампа поляризуется через цепь BIASL, R6L, определяющую рабочую точку. Накал лампы стабилизируется через U1 NCP1117, а понижение и фильтрация до 0,7 В производится на резисторах R4L, R5L. Резисторы R1 – 3 уменьшают входное напряжение стабилизатора. Усиленное напряжение лампы подается непосредственно на каскад на транзисторе Q2L, который обеспечивает согласование. Выходной сигнал снимается на разъеме OUT.
Схема питается от гнезда PWR. Напряжение питания 12 В, ток потребления не превышает 100 мА. В схему необходимо подавать стабилизированное напряжение, желательно со стабилизатором. Если планируется использовать портативное применение, схема может питаться от батареи 9 В или 12 В.

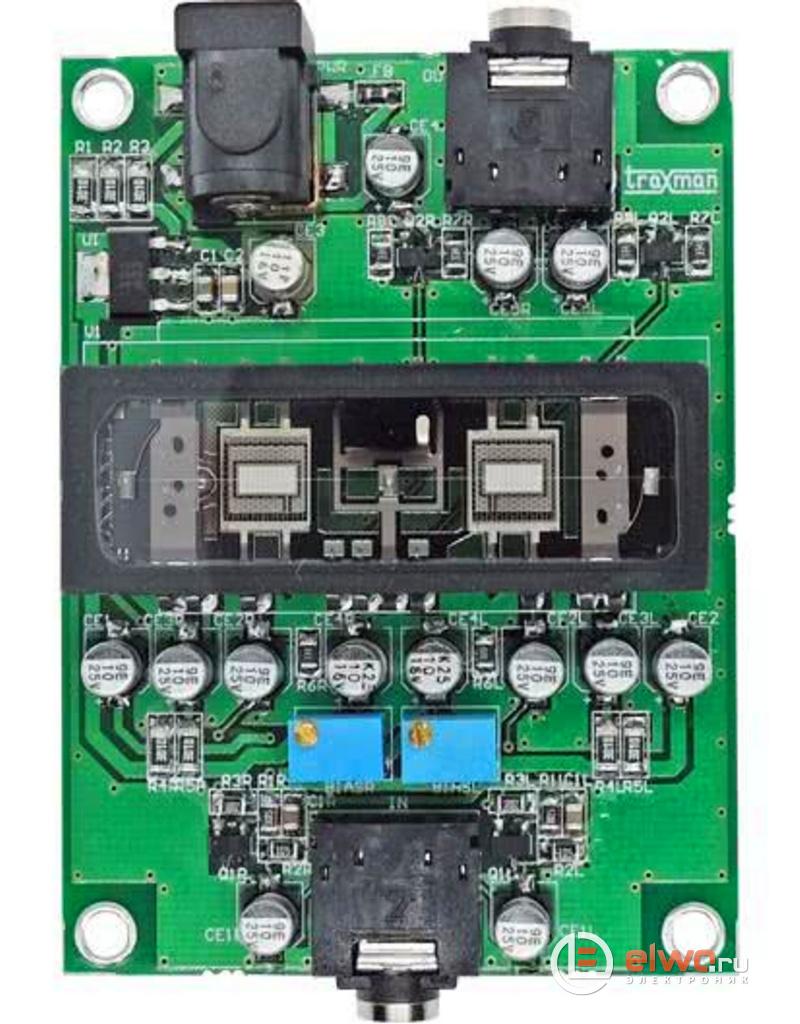

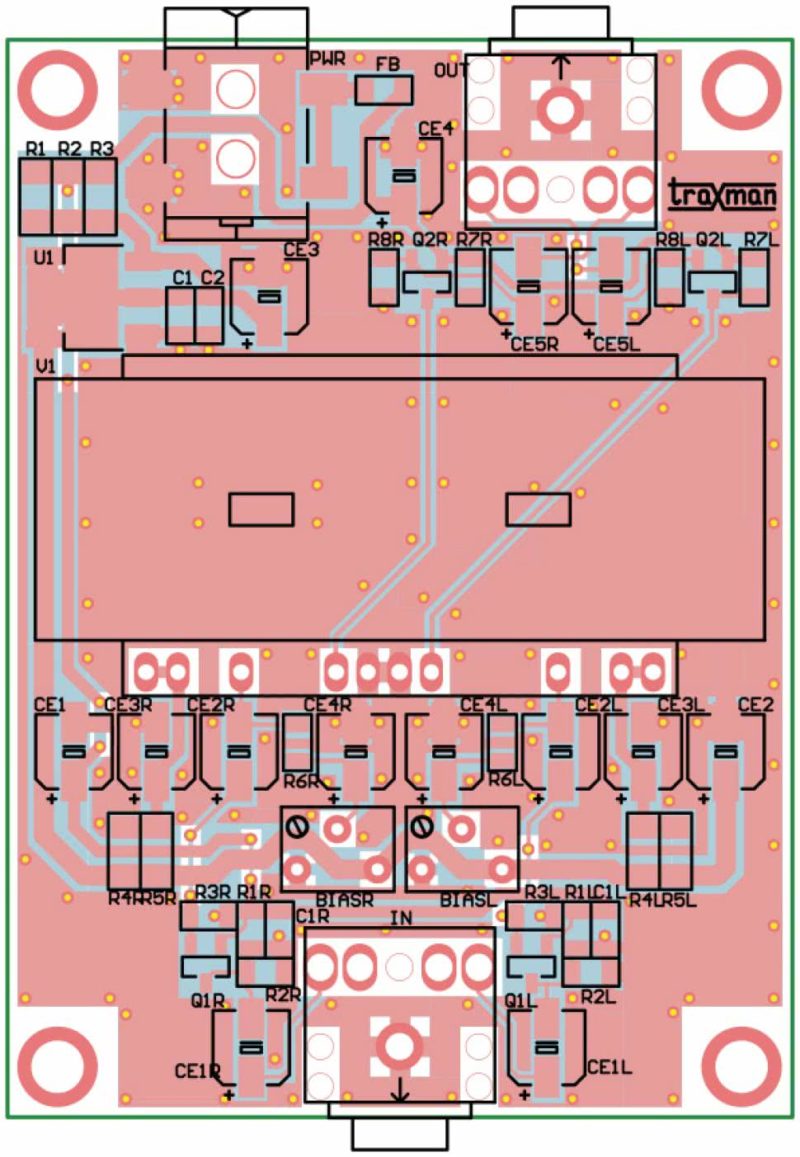

Все элементы предусилителя размещены на двусторонней печатной плате. Чертеж платы вместе с расположением элементов представлен на рисунке. Сборка платы типовая и не требует описания. Будьте осторожны при пайке лампы, так как легко повредить хрупкие штырьки этого нежного элемента. Перед установкой стоит приклеить её двусторонним скотчем к поверхности платы.
Усилитель требует небольшой настройки. Понадобится генератор сигналов и осциллограф, или анализатор спектра. После подключения источника питания 12 В проверьте значение напряжения накала на конденсаторах CE3L, CE3R, которое должно быть в диапазоне 0,6 – 0,8 В. Затем подаётся 1 кГц 100 мВ аудио с генератора сигналов. При подключении щупа осциллографа или анализатора спектра к выходу схемы, потенциометры BIASL и BIASR должны быть настроены на минимальное искажение выходного сигнала. Вот и всё, остается только подключить предусилитель к аудиосистеме и наслаждаться звуком!
