СХЕМА ЗАРЯДНОГО ДЛЯ 2S LI-PO

Это компактное зарядное устройство может использоваться для зарядки почти всех стандартных аккумуляторов 2S LiPo. Схема создана на основе общедоступных недорогих деталей, очень проста, безопасна и экономична. Типичное целевое напряжение аккумулятора 2S LiPo обычно составляет 8,4 В (обратите внимание что целевое напряжение не совпадает с номинальным, которое обычно составляет 7,4 В), а для аккумуляторов LiPo требуется особый тип режима зарядки, в котором используется CC / CV метод (постоянный ток / постоянное напряжение) с классом заряда 1-C (1 А для аккумулятора на 1000 мАч). Конструкция оптимизирована для аккумуляторов емкостью 1000 мАч или выше, а источником входного питания может быть любой линейный / импульсный блок питания, способный обеспечивать выходной ток не менее 1500 мА при 18 В.

СХЕМА ЗАРЯДНОГО ДЛЯ 2S LI-PO

Электроника представляет собой удачное сочетание источника постоянного тока и источника постоянного напряжения, построенного на популярном регулируемом трехконтактном стабилизаторе LM317T (IC1 и IC2). Здесь IC1 и R1 устанавливают предел выходного тока, а IC2 с R2 и P1 устанавливает выходное напряжение. Соответствующие конденсаторы (C1 – C2) используются для повышения стабильности схемы за счет уменьшения нежелательного шума. Остальная электроника – это набор индикаторов и их вспомогательных компонентов.

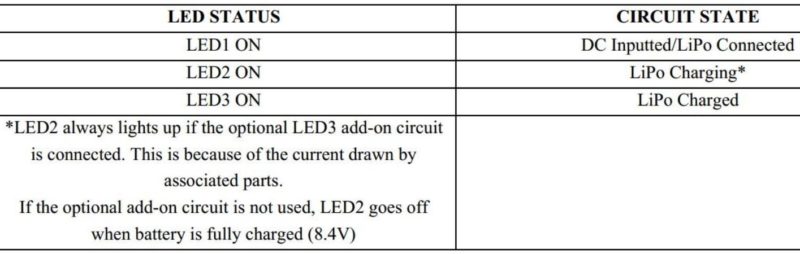

  • LED1 (желтый) – индикатор «питание / аккумулятор подключен»;
  • LED2 (синий) – индикатор «протекания тока заряда»;
  • LED3 (красный) – индикатор «аккумулятор заряжен».

Вся схема может быть построена на небольшой печатной плате. Обе микросхемы должны иметь радиаторы.

СХЕМА ЗАРЯДНОГО ДЛЯ 2S LI-PO

После сборки подайте 18 В через разъем DC_IN (J1) и отрегулируйте регулятор P1, чтобы получить точно 8,4 В (± 0,02 В) на шине VBAT. Если добавили дополнительную схему индикатора «заряжен аккумулятор», потребуется еще одна регулировка. Отключите питание от J1 и подайте точно 8,4 В (от лабораторного источника питания) через J2. Затем отрегулируйте P2 так, чтобы LED3 загорался при 8,4 В. Теперь схема готова для зарядки двойной 2S LiPo батареи – ЗУ было протестировано с 2S литий-полимерным АКБ емкостью 2200 мАч.

СХЕМА ЗАРЯДНОГО ДЛЯ 2S LI-PO

Внимание! Батареи Li-Po могут взорваться при коротком замыкании, перезарядке, воздействии высокой температуры или ином неправильном обращении.

Несмотря на то, что для максимального увеличения энергоемкости и срока службы Li-Po аккумулятора требуется балансир, большинство экземпляров показали очень небольшой дрейф и его можно заряжать без балансировки в течение как минимум нескольких десятков циклов.
