Много всяких гаджетов валяется по коробкам, в том числе разных LED фонариков и светильников. Но есть такие, которыми пользуюсь чаще всего. И один из них – вот такой осветительный “трансформер”, способный работать как настенный светильник (в сложенном состоянии) или как фонарик (если вытащить внутреннюю часть).

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

Покупался он лет 10 назад за сущие копейки, и с тех пор отработал сотни часов, нисколько не заглючив. Все 4 белых светодиода 5 мм светят как новые.

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

Питается фонарь от 3-х мини-пальчиковых батареек, естественно установлены аккумуляторы 750 мА/ч, которых хватает при токе 30 мА на сутки непрерывной работы.

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

Работает он в двух режимах:

  1. Простое свечение диодов
  2. Включение по детектору движения

Переключив его в среднее положение, активируем схему датчика движения (типовой PIR детектор). Тогда фонарь будет улавливать перемещения людей в радиусе до метра и на пол минуты включать свет.

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

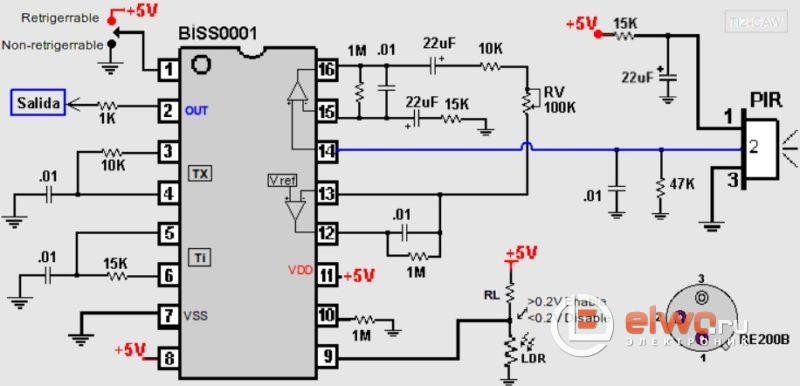

Вот схема датчика, выполненная на базе микросхемы BISS0001. Немного изменив номиналы можно корректировать все тайминги.

ФОНАРЬ-СВЕТИЛЬНИК НА БАТАРЕЙКАХ С ДАТЧИКОМ

Именно детектор движения выделяет данный фонарь среди похожих, так как в дежурном режиме ток потребления всего 0,05 мкА. Можно просто поставить его включенным в сарае или коридоре на очень долгий срок, не заботясь о замене питания. В общем единственное о чём жалею – что не купил тогда их несколько штук.
