БИСТАБИЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

Схема эта по-сути является усовершенствованной моделью (без применения электромагнитного реле - на транзисторах) раннее публиковавшейся конструкции самодельного импульсного бистабильного реле. На этот раз сделано всё на основе полевого силового транзистора, управляемого биполярным. Конечно в Сети уже существуют похожие решения, но решено было создать такую принципиальную схему самому, чем долго и безуспешно (ведь не все опубликованные схемы реально рабочие) искать готовые решения по разным радиолюбительским сайтам.

Схема и принцип действия бистабильного выключателя

  • После подключения источника питания система находится в состоянии покоя, а конденсатор C1 заряжается через резисторы R2 и R3.
  • После нажатия кнопки SW конденсатор C1 активирует транзистор Q2, который, в свою очередь, включает транзистор Q1. В то же время резистор R1 закорочен транзистором Q1 и, таким образом, поддерживает транзистор Q2 в заданном состоянии.
  • Другое нажатие кнопки SW снова закорачивает базу транзистора Q2 на С1 и, таким образом, отключает всю систему.

Варианты подключения модуля

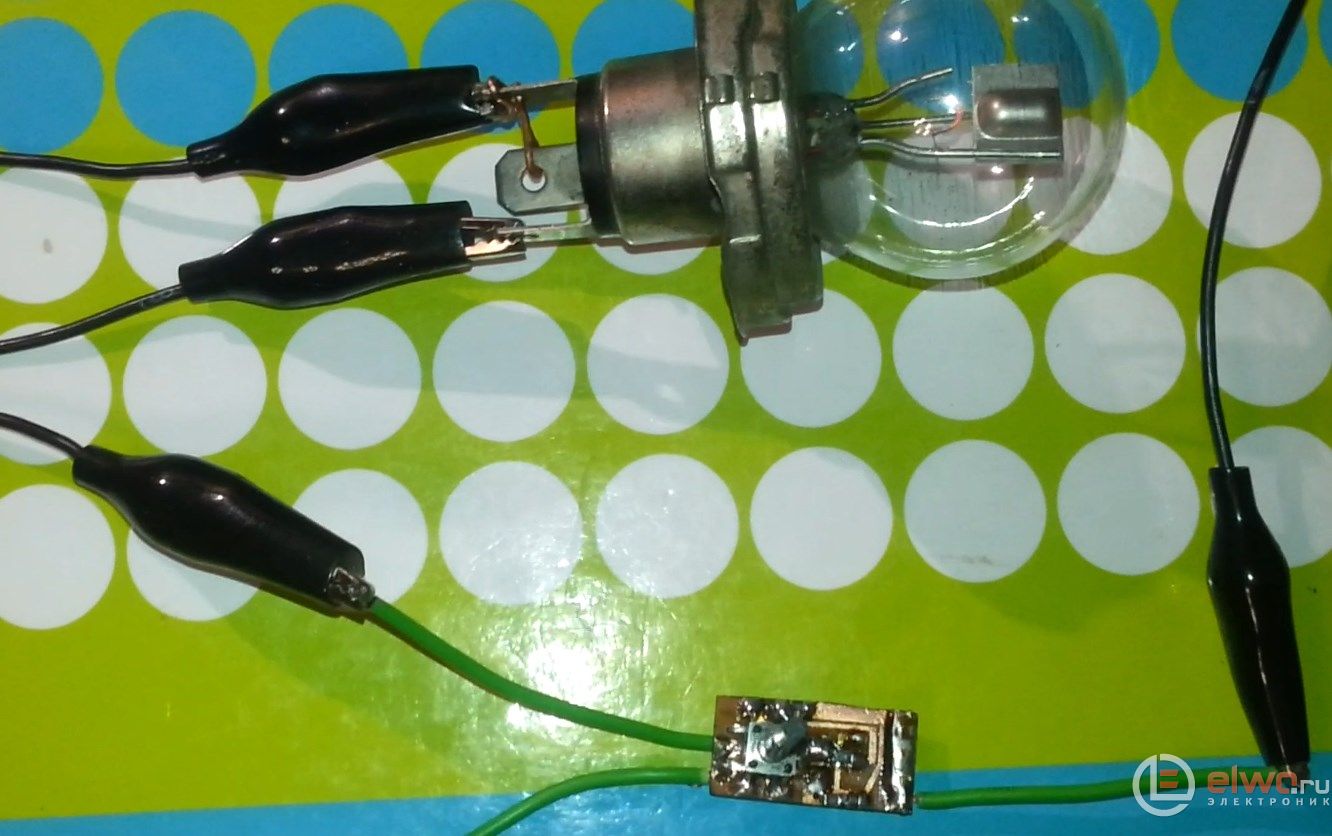

Собранная схема немного отличается от приведённой - имеет дополнительные фильтры от помех, которые могут возникнуть из-за дребезга контакта, а также помех внешних, таких как мобильные телефоны или атмосферные разряды.

Пружины, видимые снизу платы, используются для лучшего рассеивания тепла при больших токах, в зависимости от используемого транзистора и подключенной нагрузки.

Упрощённый вариант схемы

Используя кнопку типа SPDT (с переключением контактов), можно собрать бистабильный триггер всего на одном MOSFET транзисторе (например BS170 или BUZ10), одном конденсаторе и резисторе.

Держа палец, вы не включите-выключите её. Только после каждого отпускания кнопки транзистор переходит в противоположное состояние:

  1. Транзистор закрыт, потенциал затвора равен 0 В. Нажатие кнопки зарядит конденсатор до уровня напряжения на стоке. Отпустите кнопку, чтобы включить затвор.
  2. Транзистор открыт. Нажатие на кнопку разряжает конденсатор через проводящий канал. Отпускание кнопки разряжает емкость затвора и, следовательно, закрывает его - транзистор перестает проводить ток.



Между затвором и контактом переключателя было бы полезно добавить фильтр RC, чтобы устранить вибрации контактов при переключении (дребезг). Транзистор MOSFET очень быстрый, поэтому он прекрасно передает колебания переключателя на выход в нагрузку. Если нагрузка резистивная - является резистором или лампочкой, это не имеет значения. Но могут быть приборы, в которых этот момент весьма критичен.
