ЭЛЕКТРОННЫЙ ГИРАТОР

Гиратор - это схема, разработанная для имитации поведения индуктивного элемента. На практике трудно бывает достать большие катушки с соответствующими параметрами, такие элементы часто дороги, поэтому во многих случаях гиратор может успешно использоваться вместо индуктивности. Ниже приведена простая конструкция, разработанная специально для замены дросселей в схемах электропитания радиоламп - главным образом усилителей НЧ. Для неё была разработана небольшая печатная плата предусматривающая радиатор для МОП-транзистора.

Конечно следует помнить, что схема замены катушки никогда не будет идеальной, тем более что она не генерирует никакого магнитного поля, хотя разработанное устройство идеально подходит для замены катушки в источнике питания ламп, где основной целью является обеспечение постоянного тока.

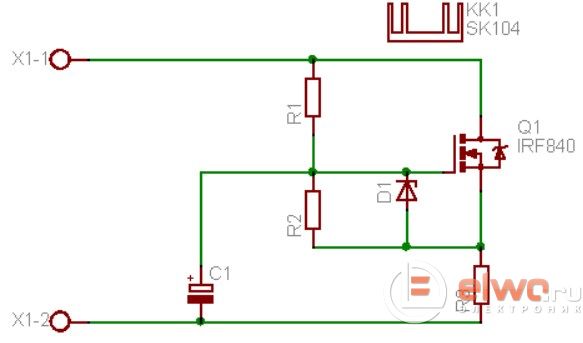

Номиналы деталей: R1, R2 330 кОм; R3 33 Ом; C1 4,7 мкФ; D1 ZD15; Q1 IRF840.

Схема расположения элементов на печатной плате показаны ниже:

При рассмотрении принципа работы предположим, что подаем напряжение (положительный потенциал) на разъем X1-1. Схема должна имитировать катушку - обеспечить постоянный ток. Если увеличить нагрузку подключенную к разъему X1-2 (уменьшить сопротивление нагрузки), то на конденсаторе C1 происходит небольшое изменение напряжения, управляющего затвором МОП-транзистора. Это уменьшает проводимость транзистора и, как следствие, уменьшает силу тока. Без подключения сигнала подаваемого на транзистор через конденсатор, уменьшение сопротивления нагрузки увеличит протекание тока.

В свою очередь, когда потенциал на разъеме X1-2 увеличивается, что соответствует увеличению сопротивления нагрузки, также увеличивается напряжение на затворе транзистора MOSFET, транзистор увеличивает проводимость что приводит к протеканию большего тока. Такое поведение позволяет заменить большие и тяжелые дроссели в источниках питания гиратором. Важный элемент - конденсатор C1, чем больше его емкость, тем выше индуктивность имитируемая схемой. Диод D1 защищает транзистор от превышения допустимого напряжения затвора истока.

Используя электронные гираторы можно создавать источники питания для ламповых схем, которые будут легче, компактнее и дешевле, чем классические решения, содержащие тяжелые и зачастую дорогостоящие дросселя. Однако некоторые аудиолюбители утверждают, что это решение не является «естественным» и не сможет заменить оригинальную катушку.
