УСИЛИТЕЛЬ ЗВУКА ДВОЙНОЕ МОНО

Поиски хорошего звука побуждают искать усилитель получше настольных китайских колоночек. Поэтому пришла идея самому построить двойной моно усилитель на двух микросхемах LM3886 (документация и параметры тут). После сборки установлен УНЧ в корпус от плеера, хотя можете взять и от спутникового тюнера - места должно хватить по идее.

Принципиальная схема усилителя

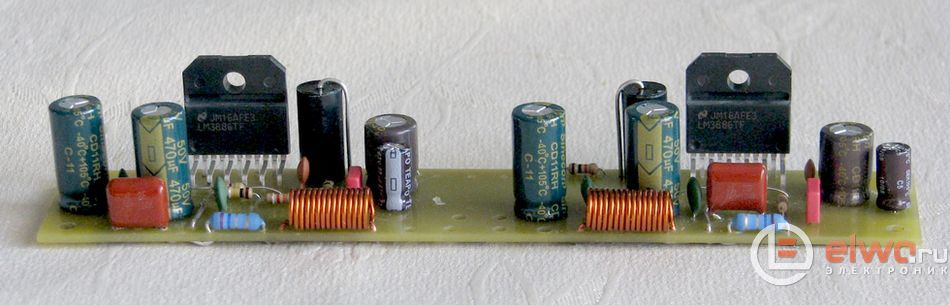

Это известное включение микросхем. Но немного отличается системой отрицательной обратной связи. Элементы на принципиальной схеме, влияющие на звук, лучше взять хорошего качества.

Софт старт

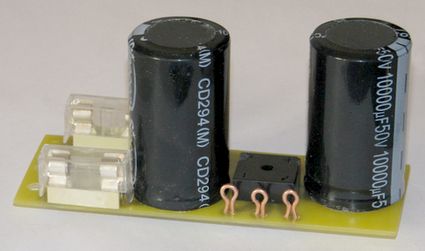

Для питания усилителей мощности выбраны два тороидальных трансформатора ТС 150 / 012. Тороидальные трансформаторы, помимо многих преимуществ, имеют одну неприятную особенность, заключающуюся в очень высоком потреблении тока при их включении. Быстрые современные предохранители в домашних установках иногда не выдерживают этого броска тока. Вот почему оснащен усилитель так называемым софт стартом, который устраняет это неудобство.



Просматривая Интернет на предмет схем плавного запуска выбрали одну очень оригинальную. Суть её заключается в том, что срабатывание реле, цепь которого включает в себя резистор, включенный последовательно с первичной обмоткой трансформатора, является следствием стабильного рабочего состояния трансформатора. Это стабилизированное состояние представляет собой увеличение напряжения на первичной обмотке трансформатора которое происходит после времени, необходимого для снижения потребления его тока, на которое влияют намагниченность сердечника и нагрузка трансформатора разряженная с помощью электролитических конденсаторов источника питания. В этом случае задержка срабатывания реле очень мала.

Схема позволяет включать усилитель без выбивания предохранителя, даже с помощью сетевой вилки, с подключенным усилителем.

Использовалась первая схема - с резистором R. Резистор R может быть преобразован в конденсатор C. Назначение резистора 1M - разрядить конденсатор C после отключения источника питания. Реле P - RM-81P / 24 В) с сопротивлением катушки 1 кОм. Конденсатор 47 мкФ / 50 В, подключенный параллельно к катушке реле, фильтрует напряжение питания.

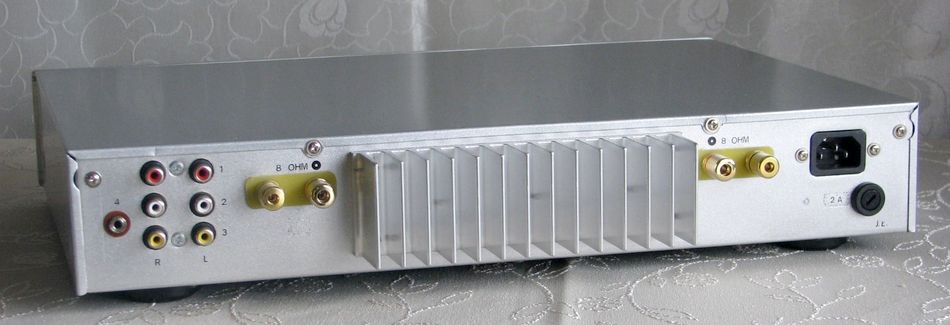

Для LM3886 использовался один общий радиатор, расположенный в задней части корпуса. Усилитель оборудован селектором входов на 4 входа. В селекторном переключателе естественно два набора контактов, которые подключены параллельно.

Выводы от прослушивания УНЧ

  1. Отличное управление басами, устойчивое нарастание, бас появляется быстро и быстро исчезает.
  2. Стереофония отлично проявляется в двойном моно, разделение каналов практически идеальное.
  3. Хороший источник питания привел к отсутствию шумов из колонок даже при тихом прослушивании.
  4. УНЧ может играть громко и без искажений. В общем однозначно рекомендуется к повторению!
