ВВОД КОДА ОДНОЙ КНОПКОЙ

Представляем интересный проект системы доступа, которая позволяет заменить всю клавиатуру одной кнопкой. То есть пользователь вводит четырехзначный код в схему, используя только одну кнопку. Эта кнопка заменяет всю клавиатуру и дает множество комбинаций, которые можно использовать как кодовый замок для различных систем безопасности. Если введенный код правильный, установленное реле замыкает цепь управления, например, электромагнитный замок в двери.

Принципиальная схема ввода кода одной кнопкой

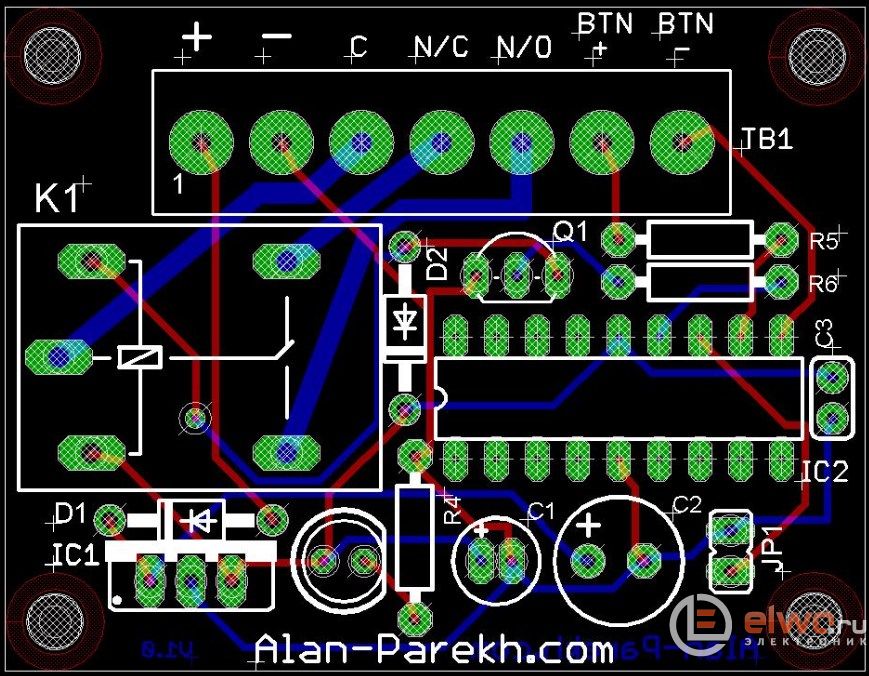

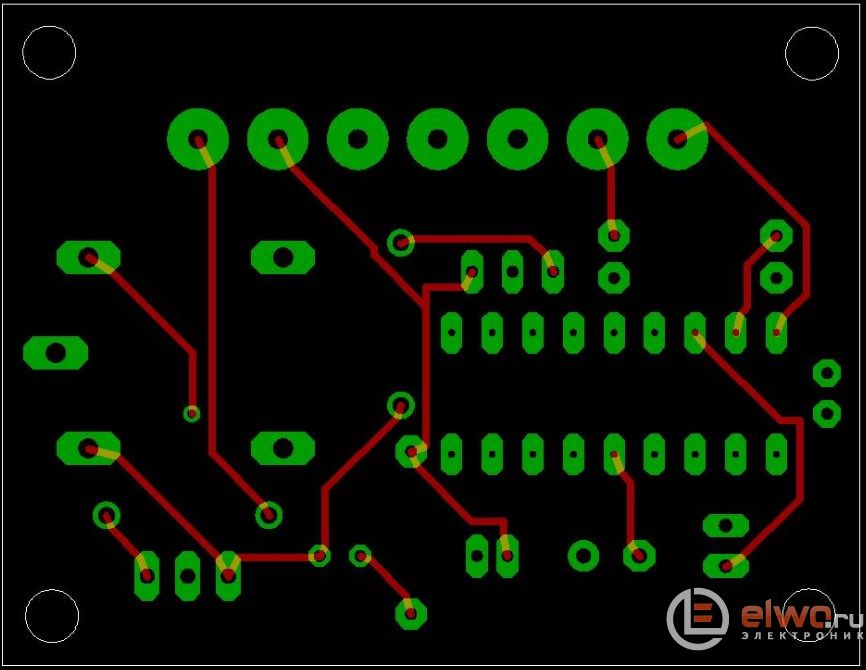

Рисунки печатной платы

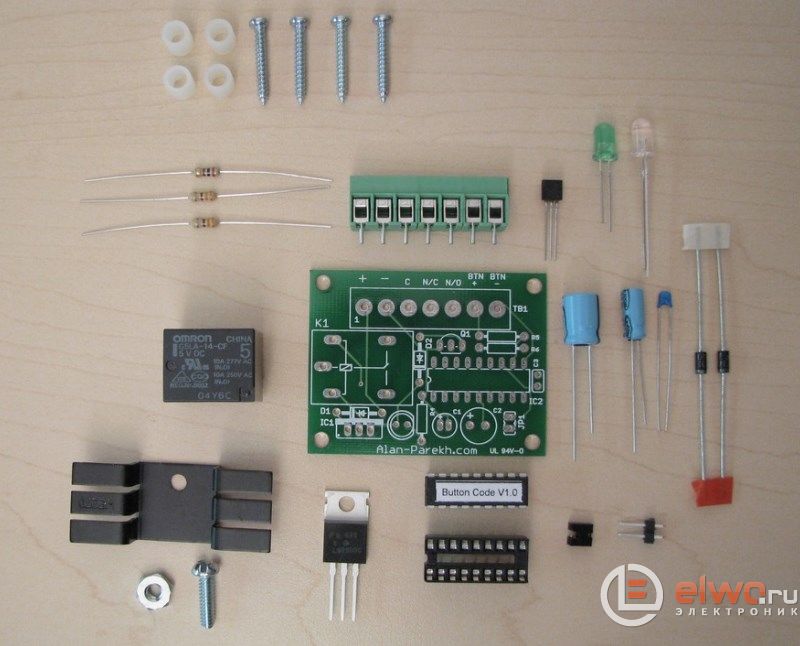

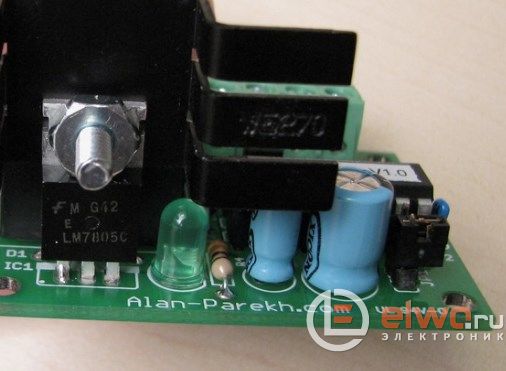

Такая схема может быть установлена для управления гаражными воротами, для включения и выключения освещения, в простых системах сигнализации или для входной двери (двери личного кабинета). Основой устройства является микроконтроллер PIC16F628A. Микроконтроллер постоянно контролирует состояние кнопки. А пользователь получает визуальную обратную связь, наблюдая зажигание светодиода. И светодиод, и выключатель соединены двумя одинаковыми проводами, что значительно облегчает сборку и размещение их в любом месте. Микроконтроллер управляет реле, при вводе правильного кода.

Устройство работает в двух режимах.

  1. Первый - это обычный режим, в котором ввод правильного кода активирует систему.
  2. Второй используется для настройки кода в соответствии с пожеланиями пользователя.

Эти режимы могут быть изменены с помощью перемычки. Перемычка устанавливает схему в режим конфигурации, а когда перемычка не будет включена, схема будет работать в обычном режиме. Изменение режима должно происходить при отключенном питании. Пример кода может выглядеть следующим образом: если это были цифры 1,2,3,4, нажмите кнопку один раз, после включения светодиода нажмите кнопку дважды, затем светодиод загорится, нажмите три раза, светодиод загорится и нажмите кнопку четыре раза. Если код введен правильно, микроконтроллер активирует реле. Если нет - светодиод будет мигать указывая на ошибку доступа.

Конечно это любительский проект, который отлично подойдет в качестве иммобилайзера для автомобиля или мотоцикла. Любая безопасность может быть взломана, и целью было не изобрести модуль с очень высокой безопасностью, а повысить удобство. Устройство действительно функционально, а использование одной 2-х проводной линии с кнопкой и светодиодом также облегчает монтаж.

Код прошивки скачайте тут.

:10000000E628A501A400BB172730A3001030142058
:100010000330A300E8301420A30164301420A301AE
:100020000A30142024081F28A2002508A100240853
:10003000A000AF202008031DBB13BB1B0800303EEF
:10004000A6003E0884000930A70003102C20A60C4F
:10005000A70B262803142C288413BB1D3B2800085B
:100060003C043B1D3C068000841700083C04031C34
:100070003C068000462800083C04031C3C063B1953
:100080003C06800084173C09800546283B0D063954
:10009000A0004F20A100A00A4F2000007A280030C5
:1000A0008A00200882070134753403341534003483
:1000B0003C340C34D93483169B001C141A08E128F4
:1000C00083169A001C1555309D00AA309D009C1483
:1000D0009C1868281C11E128A301A200FF30A20788
:1000E000031CA307031CE1280330A100DF307A20A2
:1000F0006E28A101E83EA000A109FC30031C832862
:10010000A00703188028A0076400A10F80282018EA
:100110008928A01C8D2800008D280800A101A301BA
:10012000A20002309828A20006309828A2000530CC
:10013000A80023082102031D9F2822082002043062
:1001400003180130031902302805031DFF30E12890
:100150000038031DFF300405031DFF30E128A50111
:10016000A4011030A600210DA40DA50D2208A402A3
:100170002308031C230FA5020318C5282208A4077F
:1001800023080318230FA5070310A00DA10DA60B2C
:10019000B3282008E1281030A800A101A001A70C75
:1001A000A60C031CD9282208A00723080318230F34
:1001B000A107A10CA00CA50CA40CA80BCF28240807
:1001C000E12883130313831264000800831681134C
:1001D000403086008501831207309F00D512013020
:1001E000D400CA01CB010130D700C801C9015512A2
:1001F000D511551709236400061B30294324053007
:10020000BE000430BC000630BB00503020207230ED
:1002100020206F3020206730202072302020613075
:1002200020206D302020203020204D3020206F30C5
:1002300020206430202065302020203020204530D0
:1002400020206E30202061302020623020206C3051
:10025000202065302020643020204324D516312909
:1002600032243229A521003055180130A000013078
:100270008E20B2000030D5180130A00001308E2051
:10028000B400320884003408A820B400B50064002B
:100290003408350403194D297229003055180130EE
:1002A000A00000308E20B2000030D5180130A00030
:1002B00000308E20B400320884003408A820B40036
:1002C000B5006400340835040319672988296400DF
:1002D000D51A6B29BB216400D51E6F291325013067
:1002E0006C203229D5100530BE000430BC00063029
:1002F000BB005C302020CC01CD01CE01CF016400D9
:10030000D51E85290130C800C90141306C20322931
:10031000D5140530BE000430BC000630BB002F30C1
:1003200020206400551E9A295512CA01CB010130C4
:10033000D7009E29D30A0130CC00CD01CE01CF01D8
:10034000C801C90141306C20322983160616831278
:1003500086128316861264008312061AB129551478
:10036000B229551064005519B62900246400551DA2
:10037000BA290D2408004C08A0004D08A100A301D3
:1003800000309020B2005208A00000308E20B4004F
:10039000320884003408A820B400B5006400340892
:1003A00035040319D629CE01CF01D929CE0A031964
:1003B000CF0A4C08A0004D08A100A30100309020F6
:1003C000031DE529CC0A0319CD0A4C08A0004D08ED
:1003D000A1000130A300D6309320031DF029232271
:1003E0004E08A0004F08A1001330A30088309320CE
:1003F000031DFB29FC2108000530BE000430BC00B1
:100400000630BB0057302020613020206C30202087
:100410006B302020203020206130202077302020B9
:1004200061302020793020202030202072302020A0
:10043000653020207330202065302020743020204B
:100440004324D52308005208403E8400530880000E
:10045000D20A0530BE000430BC000630BB00733049
:100460002020653020207430202020302020633070
:1004700020206F3020206430202065302020203064
:1004800020206E302020753020206D3020206230FA
:10049000202065302020723020202030202053087A
:1004A00001204324D301640004305202031C5F2A5C
:1004B0006400D51E5D2AA4265E2A6622632A0024D3
:1004C00032306C200D24CC01CD0108004008A00082
:1004D00044088E20B2004108A00045088E20B400D8
:1004E000320884003408A820B400B5004208A000F7
:1004F00046088E20B6003408350484003608A8204B
:10050000B600B7004308A00047088E20B8003608A0
:10051000370484003808A820B800B90064003808FF
:1005200039040319AA2A64005808013C031D9C2AB7
:10053000AD223224C523D82264005808023C031D92
:10054000A92A6400551BA72AD8223224A92AAD2241
:100550003224AB2AF624D523080086178316861387
:10056000831255130530BE000430BC000630BB00BA
:1005700052302020653020206C3020206130202037
:10058000793020202030202041302020633020206E
:1005900074302020693020207630202061302020E7
:1005A000743020206530202064302020432408004F
:1005B000861383168613831255170530BE00043048
:1005C000BC000630BB0052302020653020206C304B
:1005D000202061302020793020202030202044301D
:1005E0002020653020202D30202041302020633015
:1005F0002020743020206930202076302020613087
:1006000020207430202065302020643020204324B6
:10061000080086138316861383124324432405306F
:10062000BE000430BC000630BB00413020206C30DE
:100630002020613020206E302020203020205030BB
:1006400020206130202072302020653020206B3047
:1006500020206830202027302020733020202030B8
:100660002020453020206C30202065302020633051
:10067000202074302020723020206F3020206E30F7
:10068000202069302020633020202030202050306E
:100690002020723020206F3020206A3020206530EA
:1006A0002020633020207430202073302020432409
:1006B0000530BE000430BC000630BB0042302020B4
:1006C0007530202074302020743020206F3020209E
:1006D0006E30202020302020433020206F3020201A
:1006E000643020206530202020302020533020200E
:1006F0007930202073302020743020206530202075
:100700006D30202043240530BE000430BC0006308C
:10071000BB002D3020202D3020202D3020202D30EA
:1007200020202D3020202D3020202D3020202D3055
:1007300020202D3020202D3020202D3020202D3045
:1007400020202D3020202D3020202D3020202D3035
:1007500020202D3020202D3020202D3020202D3025
:1007600020202D3020202D3020202D3020202D3015
:1007700020202D3020202D30202043244324C72644
:10078000D514D5234E24772408005008A600A701CD
:10079000E830A2000330A300CB20B2002508B3004C
:1007A0003308A30032086D200800D201D301CC0128
:1007B000CD01CE01CF01C001C101C201C30143245B
:1007C0000530BE000430BC000630BB005330202092
:1007D0007930202073302020743020206530202094
:1007E0006D30202020302020433020206C3020200D
:1007F0006530202061302020723020204324080002
:1008000083160612831206128316061283128616A8
:1008100083168612831255110800861283168612DB
:10082000831206128316061283125515080000243F
:100830000130A300F4306D200D240130A300F4300A
:100840006D2000240130A300F4306D200D24013010
:10085000A300F4306D2000240130A300F4306D209B
:100860000D240800002464306C200D2464306C20BA
:10087000002464306C200D2464306C20002464302B
:100880006C200D2408000530BE000430BC0006308A
:10089000BB000A3020200D30202008004324053002
:1008A000BE000430BC000630BB00433020206F3057
:1008B000202064302020653020203A302020203055
:1008C0002020440801202C30202020302020450802
:1008D00001202C30202020302020460801202C3000
:1008E00020202030202047080120432408004324F2
:1008F0000530BE000430BC000630BB004130202073
:100900006330202074302020693020207630202071
:100910006130202074302020693020206F3020206A
:100920006E3020202030202074302020693020209C
:100930006D302020653020203A30202020302020CB
:100940005008012043240530BE000430BC000630AE
:10095000BB004F30202070302020653020207230C6
:1009600020206130202074302020693020206F301A
:1009700020206E3020202030202053302020743062
:100980002020793020206C302020653020203A3023
:100990002020203020205808012043240800432430
:1009A0000530BE000430BC000630BB0050302020B3
:1009B000723020206F3020206730202072302020BD
:1009C000613020206D302020203020204D3020202C
:1009D0006F30202064302020653020203A302020E5
:1009E0002030202054080120432408000530BE0098
:1009F0000430BC000630BB0057302020723020206D
:100A00006F3020206E3020206730202020302020C2
:100A1000433020206F30202064302020653020209B
:100A20004324172408002226F8254626640054088B
:100A3000013C031D5B2D4C08A0004D08A100A30143
:100A400000309020B2005208A00000308E20B40088
:100A5000320884003408A820B400B50064003408CB
:100A600035040319362DCE01CF01392DCE0A0319D5
:100A7000CF0A4C08A0004D08A100A301003090202F
:100A8000031D452DCC0A0319CD0A4C08A0004D08C2
:100A9000A1000130A300D6309320031D502D232246
:100AA0004E08A0004F08A1001330A3008830932007
:100AB000031D5B2DFC2164005408023C031DA52D81
:100AC0004C08A0004D08A100A30100309020B20006
:100AD0005208A00000308E20B40032088400340890
:100AE000A820B400B50064003408350403197B2D38
:100AF000CE01CF017E2DCE0A0319CF0A4C08A000EB
:100B00004D08A100A30100309020031D8A2DCC0ABE
:100B10000319CD0A4C08A0004D08A1000130A30024
:100B2000D6309320031D9A2D5308D000FA2677243F
:100B3000D52332244E08A0004F08A1001330A30093
:100B400088309320031DA52DFC2164005408033C2C
:100B5000031DF72D4C08A0004D08A100A301003093
:100B60009020B2005208A00000308E20B40032085D
:100B700084003408A820B400B500640034083504AB
:100B80000319C52DCE01CF01C82DCE0A0319CF0AF6
:100B90004C08A0004D08A100A30100309020031DC7
:100BA000D42DCC0A0319CD0A4C08A0004D08A10091
:100BB0000130A300D6309320031DEC2D64000330D8
:100BC00053020318E62D5308D800E82D0230D80050
:100BD00001277724D52332244E08A0004F08A10016
:100BE0001330A30088309320031DF72DFC2108004B
:100BF0004C08A0004D08A100A30100309020B200D5
:100C00005208A00000308E20B4003208840034085E
:100C1000A820B400B500003055180130A000003005
:100C20008E20B6003408350484003608A820B600AB
:100C3000B7006400360837040319202ED511212E81
:100C4000D51508004808A0004908A100A3010030FC
:100C50009320031D452EC80A0319C90A4808A0009D
:100C60004908A1000130A300F4309320031D452E54
:100C7000C801C9015516D523D40A640004305402B2
:100C8000031C442E0130D400CF2408006400D51D7D
:100C90004D2E0D24CA01CB01A32E4A08A0004B08FB
:100CA000A100A30100309620031D582E0024D60178
:100CB000CA0A0319CB0A64005608003C031D7C2EA7
:100CC0004A08A0004B08A100A301FA309320031D9D
:100CD0007C2E0D240130D600D70A64005708540238
:100CE0000318772E0230D6000130D700792E01305C
:100CF000D6000130CA00CB0164005608013C031D38
:100D00008F2E4A08A0004B08A100A301FA309320BF
:100D1000031D8F2E0024D6010130CA00CB016400D0
:100D20005608023C031DA32E4A08A0004B08A10050
:100D30000230A300EE309320031DA32E0024D60121
:100D40000130CA00CB010800DA260530BE000430AD
:100D5000BC000630BB004E302020653020207730AC
:100D6000202020302020433020206F30202064308D
:100D70002020653020202030202053302020653076
:100D80002020743020204E243224D5230800003047
:100D90005B20C40001305B20C50002305B20C60030
:100DA00003305B20C70004305B20D00005305B209F
:100DB000D800080083169B01831240086020831628
:100DC00001309B00831241086020831602309B0093
:100DD000831242086020831603309B00831243086D
:100DE00060204008C4004108C5004208C60043080E
:100DF000C7000800831604309B008312500860204F
:100E00000800831605309B008312580860200800F4
:02400E00553F1C
:0C420000010002000300040003000100A4
:00000001FF

Использовать такой модуль можете в сигнализациях, охранных устройствах и системах ограниченного доступа на объекты - надёжность и защищённость его очень высокая.
