ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Всё чаще люди используют небольшие бытовые электро-обогреватели. Кто-то инфракрасные, кто-то тепловентиляторы, ну а я отдаю предпочтение конвекционным. О преимуществах их уже был материал, но есть тут и недостаток – сложно понять включен он или нет. Да, многие модели оснащены светодиодными индикаторами работы, но как правило такие LED элементы слишком малы и не бросаются в глаза, а значит легко можно не заметить что прибор находится во включенном режиме.

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

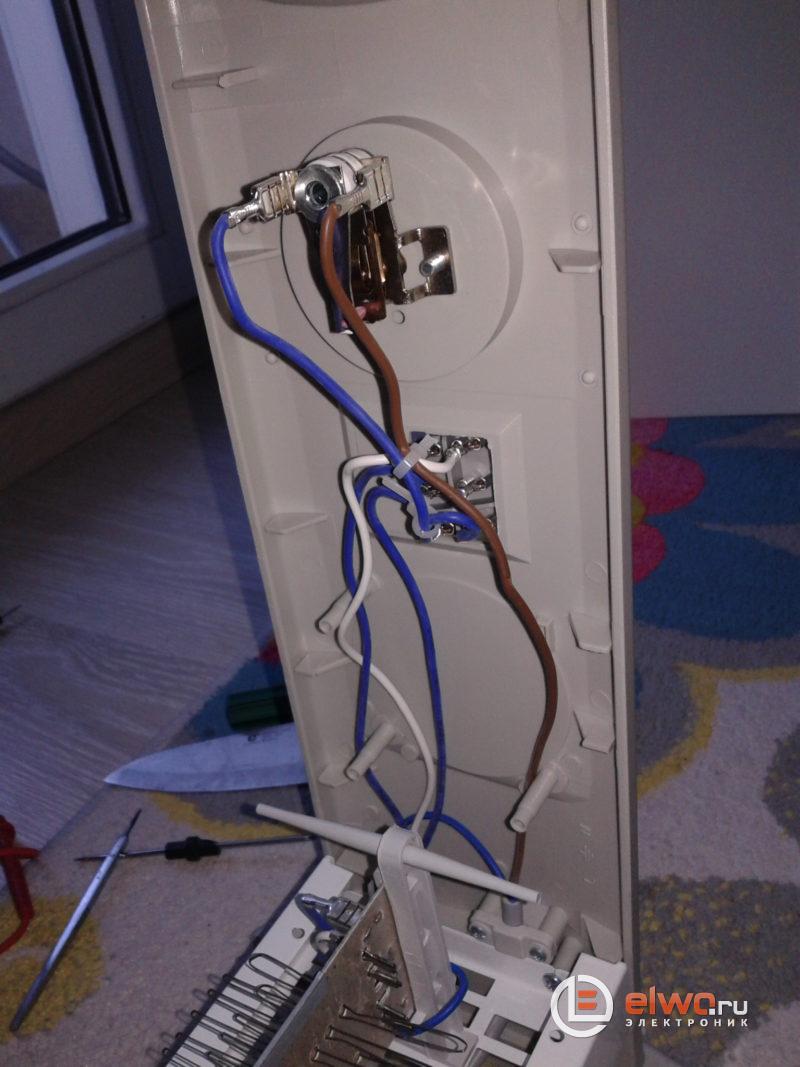

Вот после нескольких оставленных на ночь раз и возникла мысль встроить в конвектор реально мощную подсветку, заметную из любого положения прибора. Не просто красный светодиодик возле кнопки, а нечто на подобии неона в авто, чтоб вокруг него светился пол. Или (как в данном случае) свечение шло сверху через вентиляционные решетки. Заодно пришлось перевернуть выключатель питания: его горе-сборщики вставили наоборот – вверх выключение.

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Итак, после серии экспериментов по проектировке схемы, которая бы включала светодиод при протекании через модуль тока нагрузки самого нагревателя (включение в разрыв), пришлось от идеи отказаться (лень было делать и подбирать токовый трансформатор).

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Второй вариант – ставить LED модуль параллельно нагрузке, чтоб при включении любого из 2-х проволочных нагревателей внутри конвектора, начинало светиться всё изнутри. Здесь конечно дело проще – резистор, диод и сам светодиод.

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Менять мощный резистор на конденсатор не стоит – внутри нагревателя температура явно не комнатная и работоспособность конденсатора быстро ухудшится. А вот мощному резистору такой нагрев нипочём, также у него нет броска тока при включении – светодиоду легче.

Схема диодной подсветки для бытовой техники

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Вот подробная принципиальная схема и даже график под эти три детали. Резистор, его мощность и сопротивление, подбираем исходя из нужной яркости LED. Диода тут 2 (каждый идёт на свою кнопку, таким образом подсветка включается в любом случае). Они любые выпрямительные с напряжением от 300 В, например, традиционные IN4007.

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

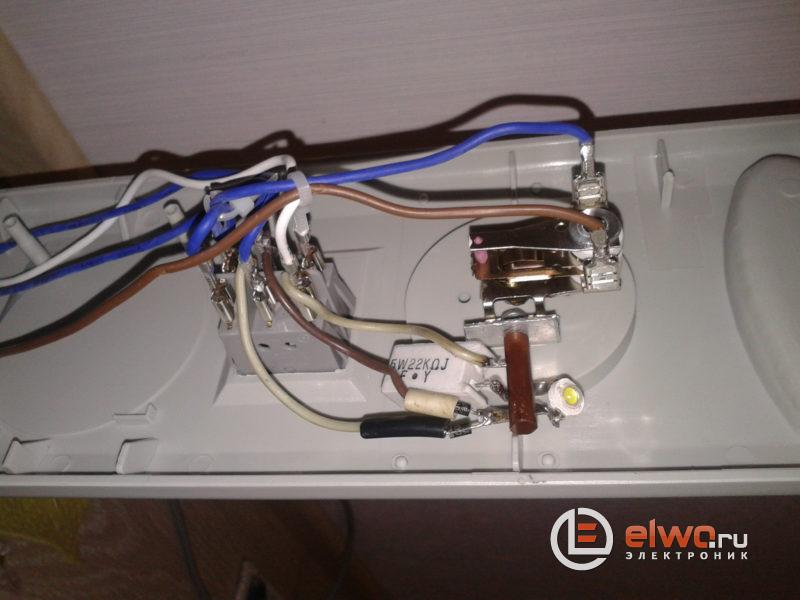

Остаётся подыскать им достойное место в нагревателе – поближе к краю корпуса, подальше от теплового потока в центре. Паять надёжно, с запасом, провода потолще, кембрики поплотнее.

ПОДСВЕТКА ДЛЯ ЭЛЕКТРО-ОБОГРЕВАТЕЛЯ

Вот и всё: очередной успешно выполненный проект. Причём реально нужный и экономительный, так как достаточно пару раз вовремя заметить с его помощью оставленный на ночь нагревательный прибор – и всё окупается. Поэтому не ленитесь, уважаемые господа радиолюбители, а сделайте свою жизнь ещё более красивой и удобной!
