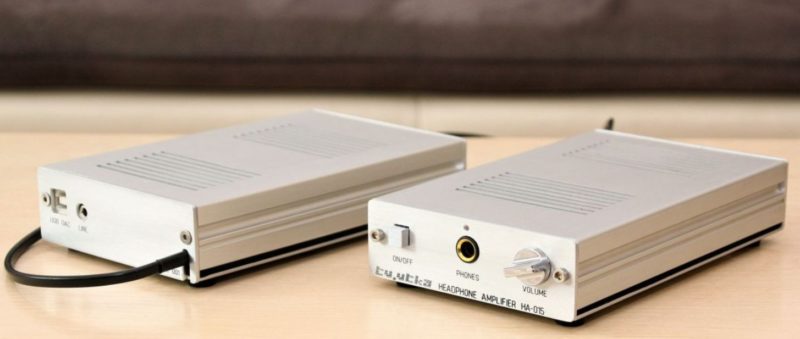

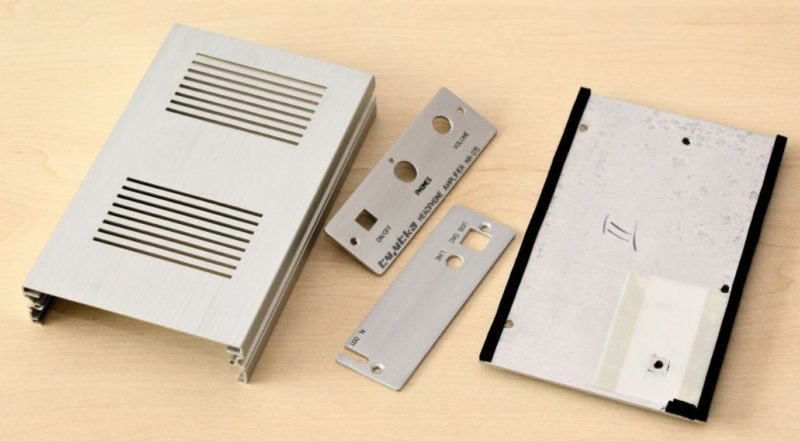

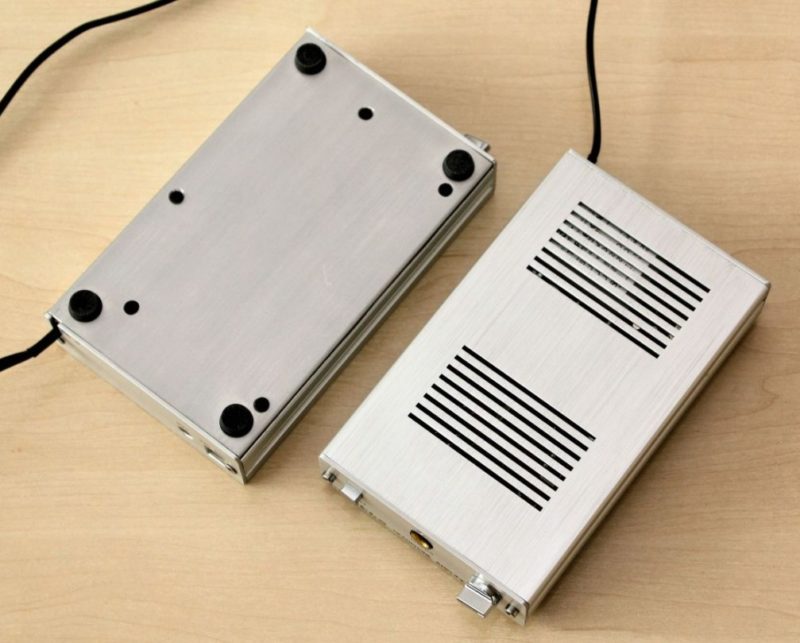

Вокруг много народу дома и приходится слушать музыку через наушники, так что был создан компактный УЗЧ для этих целей. Как видите, было собрано сразу два таких устройства, чтоб второй отнести на работу. Проект вдохновлен статьей, посвященной теме параллельного соединения операционных усилителей. Таким образом, усилитель построен сразу на нескольких ОУ.

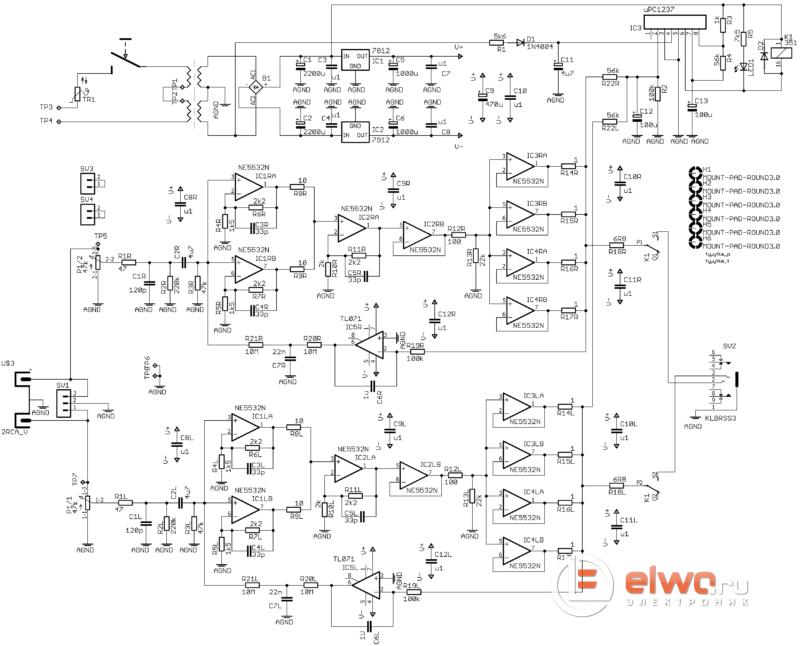

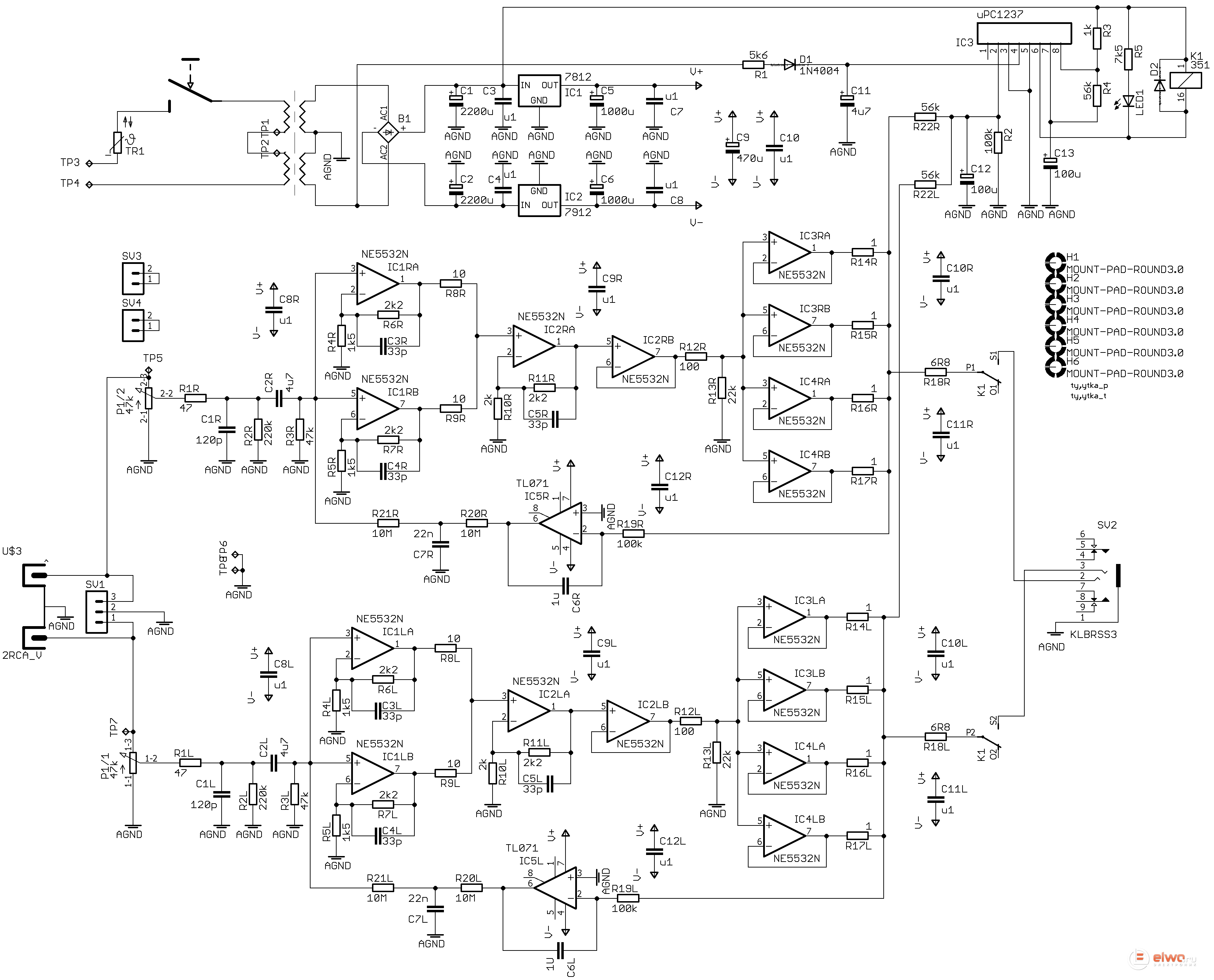

Схема УЗЧ с параллельным соединением ОУ
На входе, после потенциометра регулировки громкости, два параллельно включенных усилителя напряжения, затем еще один каскад усилителя напряжения с меньшим коэффициентом усиления, за которым следует буфер, отделяющий каскады напряжения от каскада тока. Реализован на четырех параллельно включенных операционных усилителях, работающих как повторители напряжения. Для стабилизации рабочей точки напряжения используется схема постоянного тока, также на операционном усилителе. Первый каскад имеет усиление 3,2, а второй каскад 2,1.
Для комфорта и безопасности усилитель оснащен системой задержки включения наушников и защиты от постоянного напряжения на выходе УНЧ. Этот узел на микросхеме uPC1237.

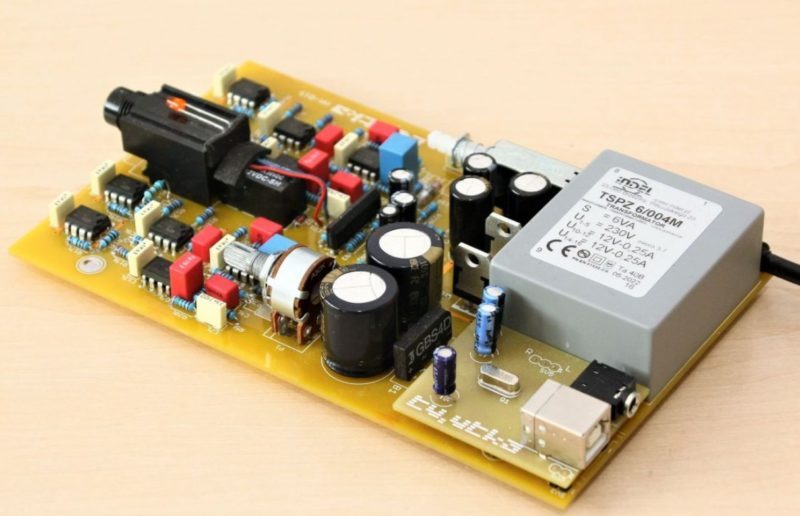

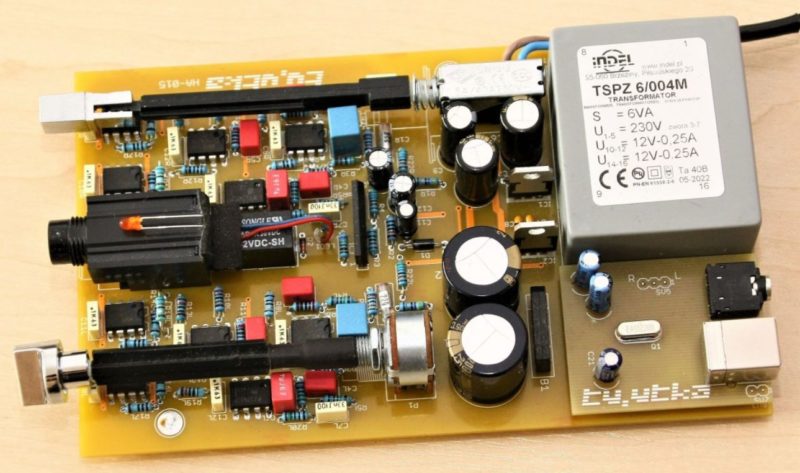

Для питания всего устройства был изготовлен блок питания с линейными стабилизаторами, обеспечивающий симметричное напряжение +/- 12 В. Для того, чтобы блок питания поместился в корпус, пришлось использовать низкопрофильный трансформатор.

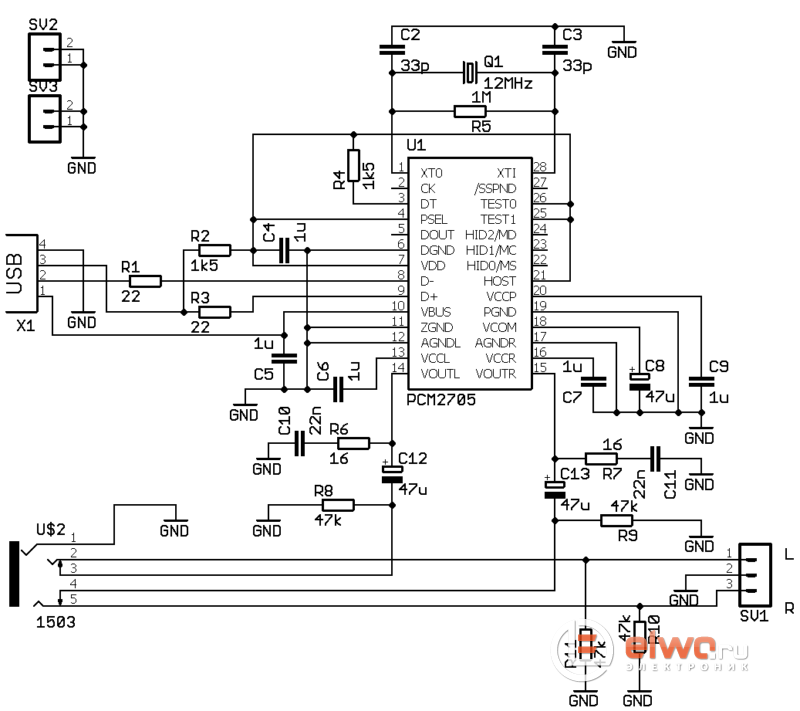

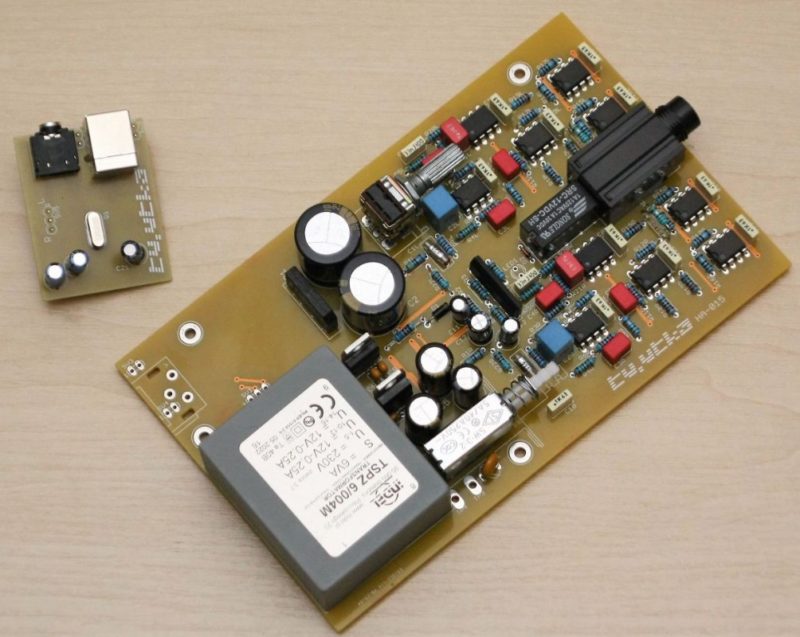

Кроме того, проект создавался так, чтобы его можно было обогатить ЦАПом с USB-входом. Стоит тут для этого не современный, но приличный чип PCM2705. Этот модуль необязателен, но с его помощью получаем дополнительный цифровой вход с удобной работой вместе с ПК, телефонами, планшетами.

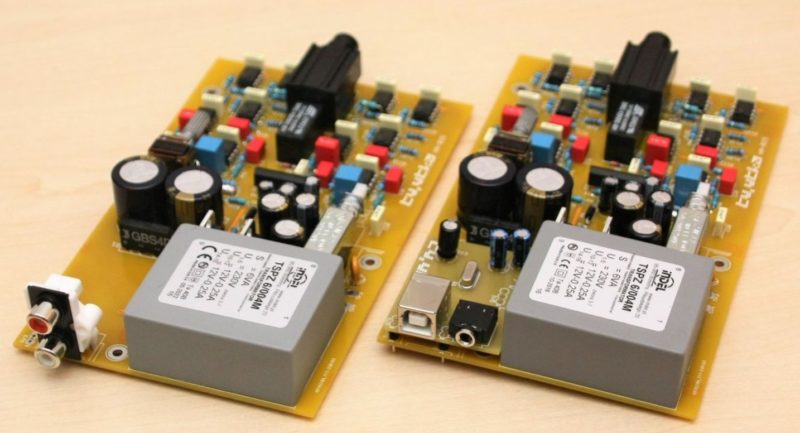

Изначально планировалось сделать одну часть усилителя с ЦАПом, а другую без него; но со временем создались оба в более сложной версии.

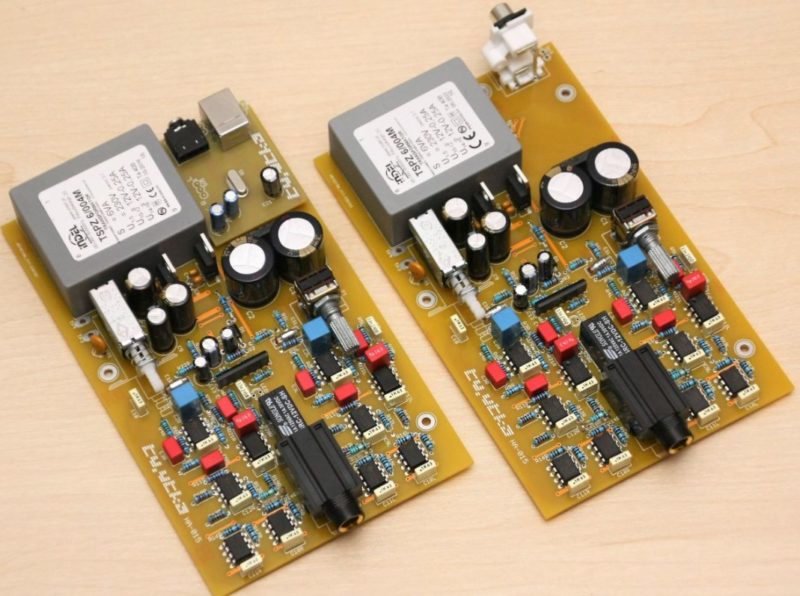

При создании двух таких устройств решено было проверить возможные отличия в тестах с использованием двух разных операционных усилителей. Так в первой используются микросхемы LM833, а во второй NE5532.
Что касается микросхем LM833, также проверены результаты в зависимости от их производителя. Изначально собирались на чипах ST, а позже поменяли на NS (TI). Интересно, что различий в тестах между производителями оказалось гораздо больше, чем ожидалось.
Тестирование с разными микросхемами
А теперь тесты.

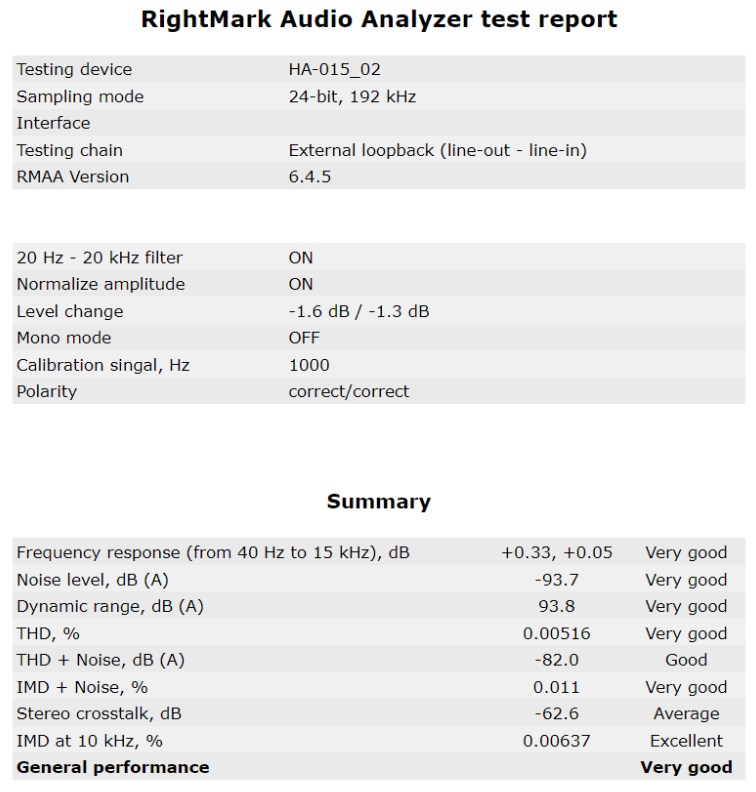

Усилитель на микросхемах NE5532 от TI:

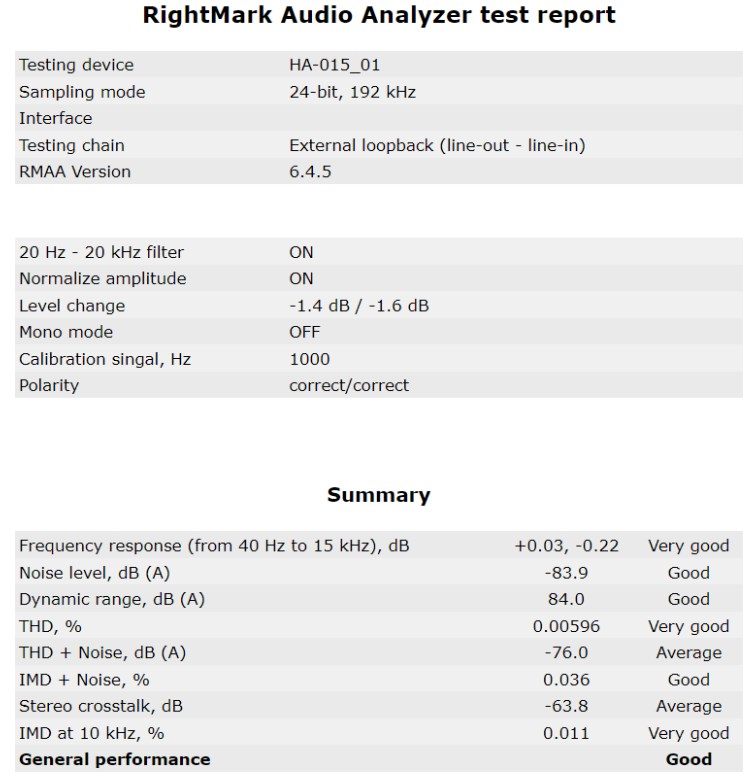

Усилитель на микросхемах LM833 от ST:

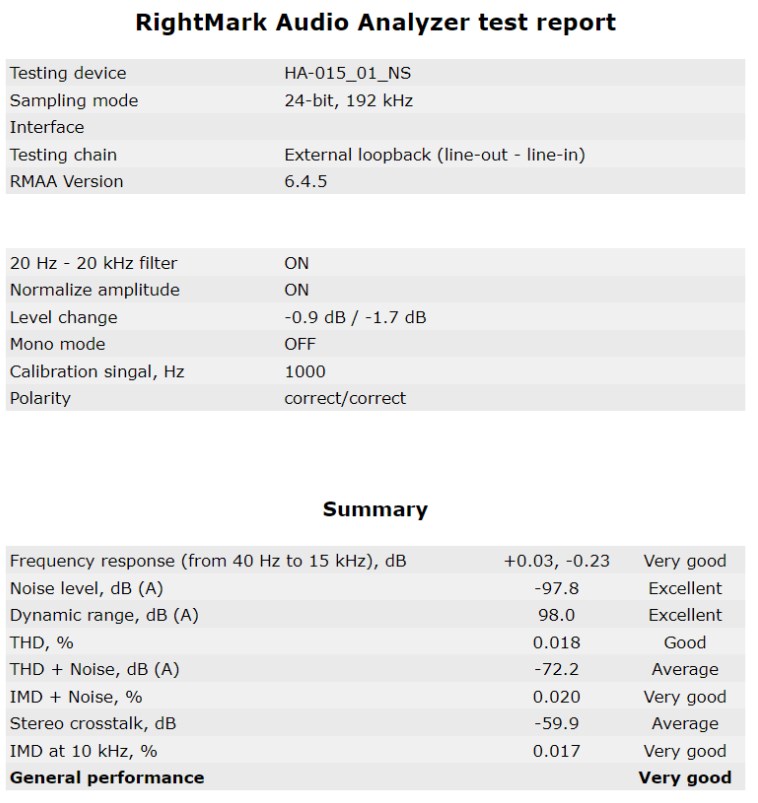

Усилитель на микросхемах LM833 от NS (TI):
И ещё пару слов об ощущениях и оценке звука. Это устройство не для тех, кто любит технику с собственным призвуком – тут такого нет, он очень прозрачный и максимально неискаженный, чего и требовалось при изготовлении УНЧ.
