USB АДАПТЕР ДЛЯ ВЕЛОСИПЕДА

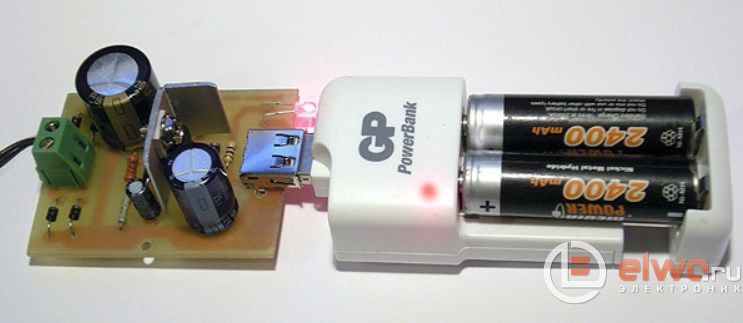

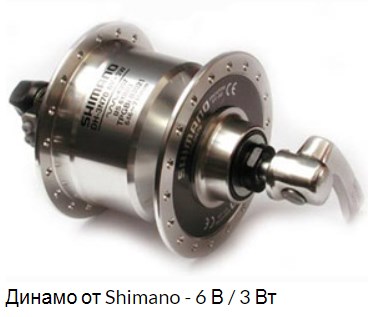

Во время дальних поездок на велосипеде, путешествий длящихся иногда по несколько недель, необходимо электричество стандартного напряжения USB 5 В. Блок питания для GPS, зарядка аккумулятора в видеокамере или мобильном телефоне. Да, солнечные батареи нынче популярны. К сожалению, не всегда можно рассчитывать на солнечный день. Зато у велосипеда всегда работает такая штука как динамо. Они компактны, долговечны и водонепроницаемы. Такое динамо вырабатывает переменный ток - примерно 6 В на 1-3 Вт.

Этого достаточно для питания велосипедной фары вечером, и в течение дня для зарядки различных электронных устройств, необходимых во время поездки.

Схема велосипедного зарядного устройства 5 В

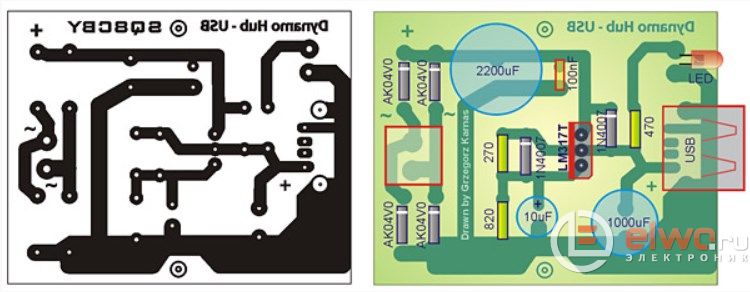

Это классическая схема питания на основе регулируемого стабилизатора LM317. Элементы D1-D4 являются диодами Шоттки. Они характеризуются небольшой емкостью, благодаря чему типичное время переключения составляет всего около 100 пс. Диоды Шоттки также имеют меньшее падение напряжения в прямом направлении, по сравнению с обычными.

Конденсатор C3 - 10 мкФ, вызывает увеличение подавления пульсаций и импульсных помех. Коэффициент ослабления выходного напряжения LM317 будет около 80 дБ. При использовании этого дополнительного конденсатора надо использовать защитный диод D6 для разрядки конденсатора, в случае короткого замыкания на выходе схемы.

Диод D5 является защитой от слишком высокого выходного напряжения - такая ситуация может возникнуть сразу после отключения питания. Затем диод начинает проводить и разряжать обратный ток от стабилизатора.

Схема велосипедного зарядного устройства 12 В

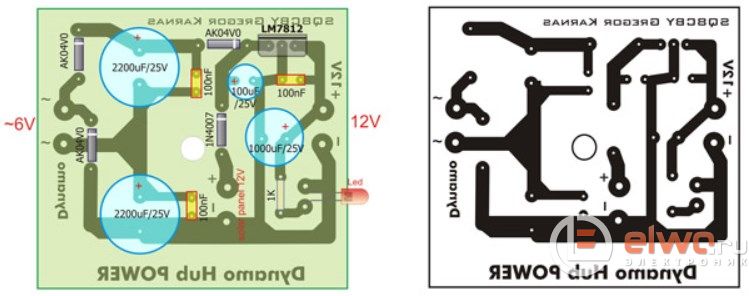

Также можем предложить простое зарядное устройство на напряжение 12 В. Это удвоитель напряжения плюс стабилизатор. Схема используется вместе с зарядным устройством к видеокамере, требующем питание 12 Вольт.

При сборке прибора учтите, что в поездке на велосипеде, кроме веса и габаритов, главное - устойчивость к грязи и воде. Стоит покрыть всю систему изолирующим лаком и загерметизировать корпус.
