RIAA КОРРЕКТОР ПРЕДУСИЛИТЕЛЬ

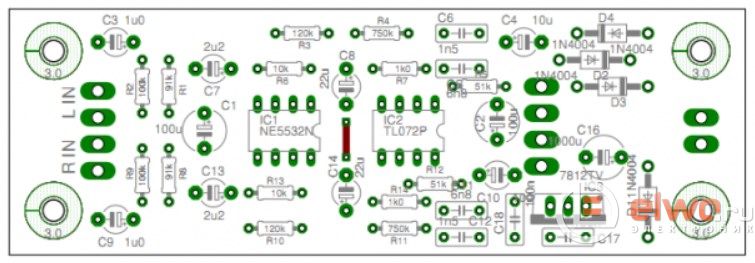

Шолом, друзья! Для винтажного проигрывателя потребовался фонокорректор. Искал различные подходящие схемы и один предусилитель найденный в сети привлек внимание. Предусилитель RIAA корректор естественно монтируется на печатной плате.

Схема RIAA корректора с питанием от батареи

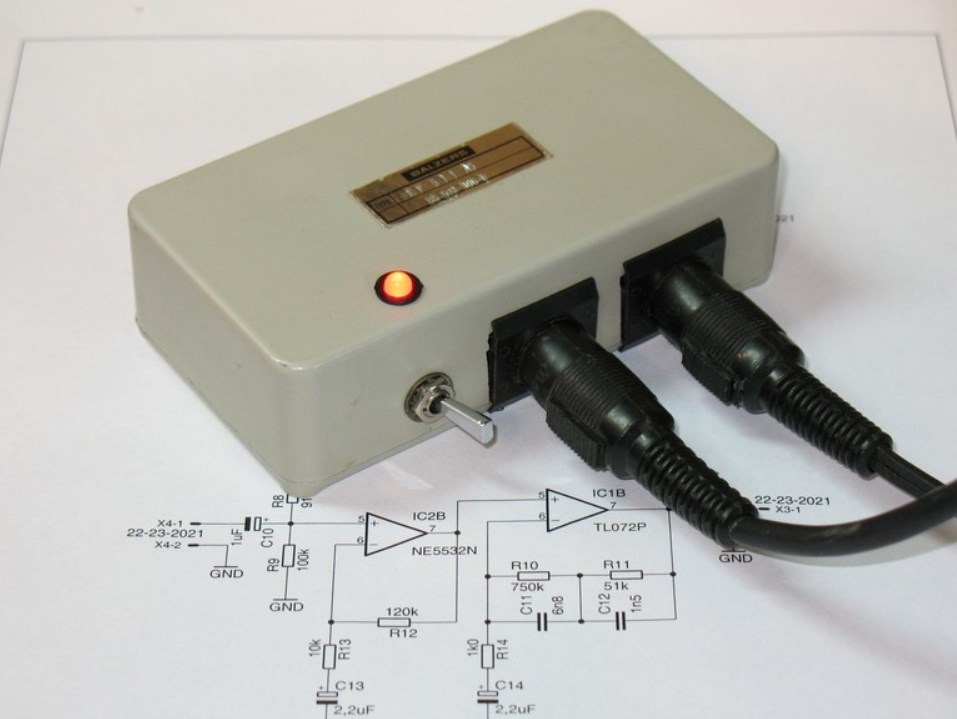

Весь модуль был построен в алюминиевой коробке. Вставлены две DIN-розетки, выключатель питания и светодиод, информирующий о работе предусилителя. Питание от батареи 9 В, расположенной внутри корпуса. Благодаря этому не пришлось бороться с гулом, а сам предварительный усилитель потребляет так мало энергии, что можно долго не покупать новую батарею.

Конечно пытался запитать его от сети, но возникли проблемы с фильтрацией и фон был заметным. Так что окончательно определился с отдельным аккумулятором. Ток общий менее 20 мА, большую часть пожирает светодиод. Сама схема потребляет около 9 мА. Со светодиодом 15 мА. Надо искать светодиод с повышенной яркостью и током 1 мА - он позже будет заменен.

Если всё же надо от сети питать (блока питания) - надо использовать дроссель и два конденсатора для устранения гула. В этом П-фильтре конденсаторы 470 мкФ и 10 мГн дроссель.

Схема RIAA корректора с сетевым питанием

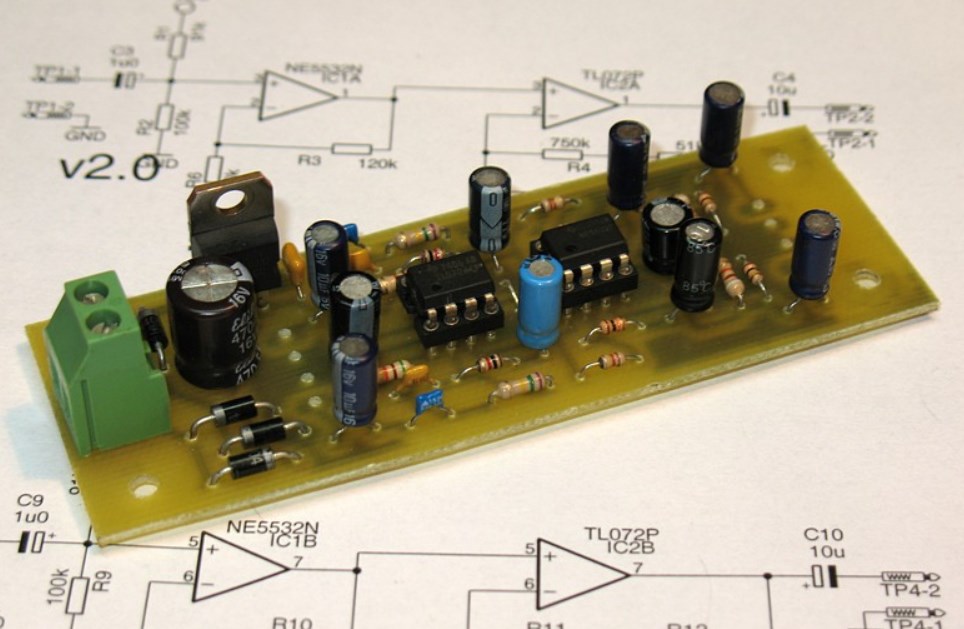

Спустя некоторое время вторая версия была создана - с собственным выпрямителем на 4 диода и стабилизатором 7812. Она работает также очень хорошо. На входе тороидальный трансформатор 220 В, который дает 2x18 В на выходе. В результате на входе 7812 22 В, а выход 12 В после фильтра. Совершенно нет шума, несмотря на сборку в пластиковом корпусе (лучше делайте в металле).

Предусилитель заработал с первого раза и качество звука превзошло все ожидания. RIAA звучит просто отлично в содружестве с проигрывателем Bernard GS-438 и винтажным приемником Pioneer SX-300.

Несколько других схем предварительных усилителей для виниловых проигрывателей смотрите тут.
