ЛАМПОВЫЙ УСИЛИТЕЛЬ 6С33С SE

Вот довольно простой усилитель на отечественных радиолампах 6С33С. Мощность с такой схемой можно получить неплохую - около 7 Ватт, чего для комнаты вполне хватает.

Схема лампового усилителя

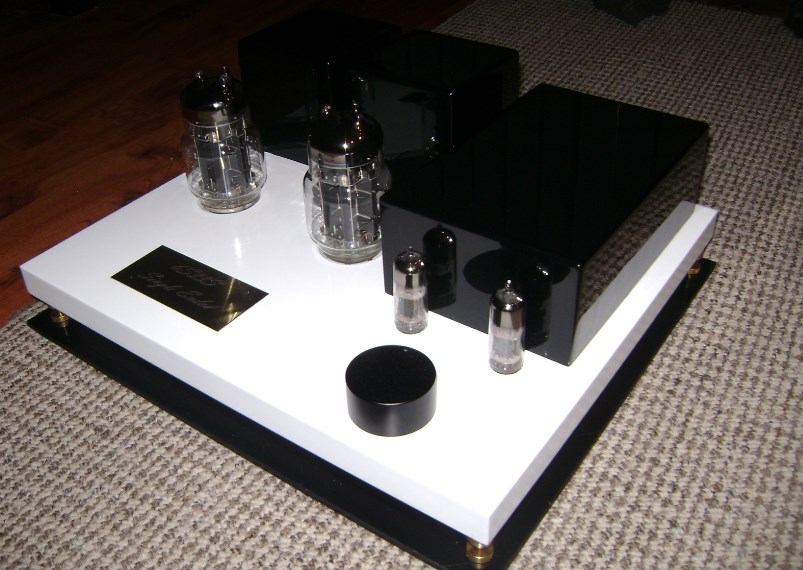

Основой всей конструкции является 4-мм алюминиевая пластина с U-образными профилями и углами, надлежащим образом скрученными и окрашенными белым цветом.

Крышки изготовлены из стального листа, покрашенного черным.

В предусилителе резисторы - Dale, Vishay, Xicon, конденсаторы - Elna Simlic, Panasonic FC, Rubycon, Jantzen audio Superior Z-Cap. Потенциометр Alps R27.

В источнике питания металлизированные резисторы по 10 Вт. Конденсаторы BC Component, Jantzen Audio Cross-Cap.

В оконечном каскаде резисторы Tyco, конденсаторы Panasonic Fc.



Большинство элементов - от розеток RCA до выходных гнезд, соединены позолоченными проводами толщиной 0,6 мм, предназначенными для высококачественного аудио, должным образом изолированные и экранированные.

Трансформаторы были перемотаны по оригинальной схеме, силовой трансформатор на 500 Вт, с запасом. Схема лампового усилителя оснащена 40 секундным замедлителем подачи анодного питания.
