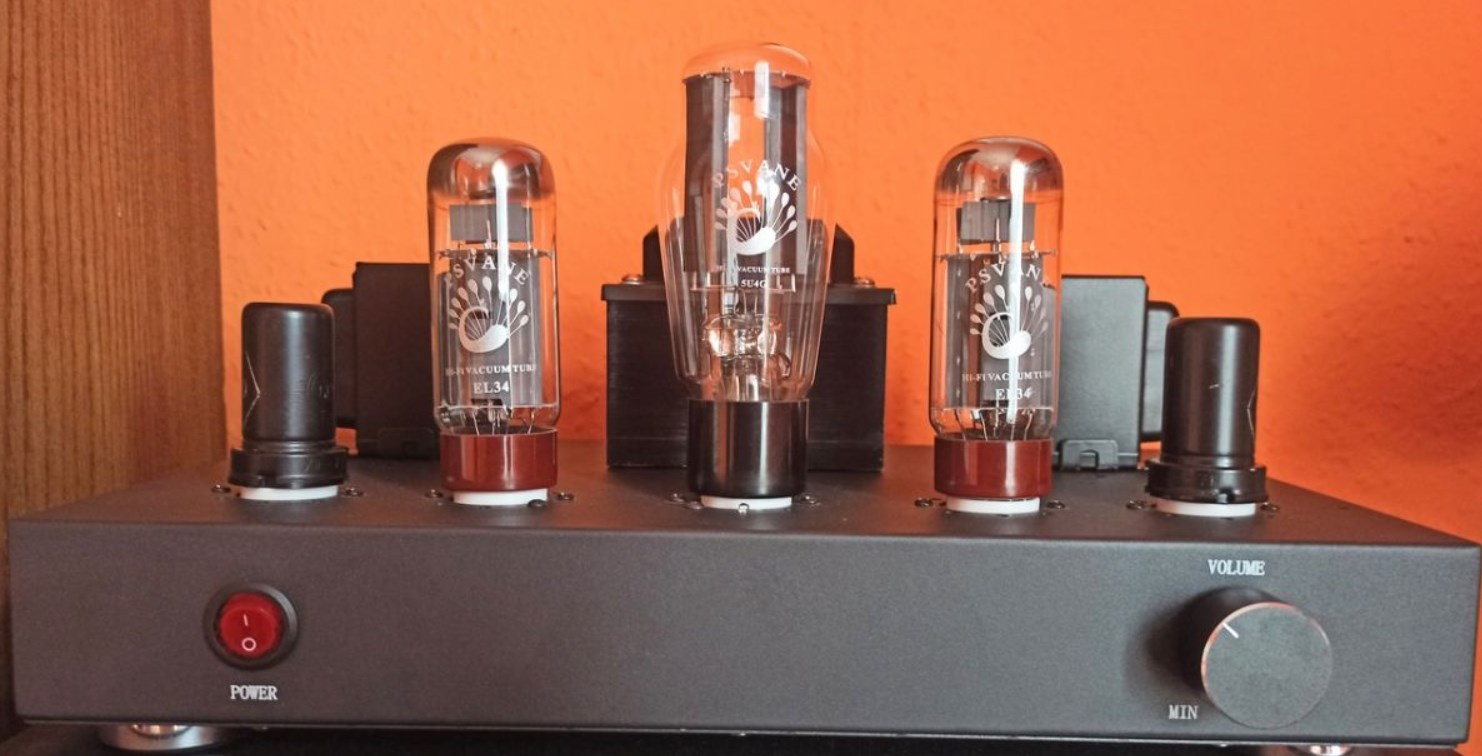

Вот ещё один очень удачный аудиофильский усилитель на основе 6Г2 триода и популярных ламп EL34 – силовых пентодов.

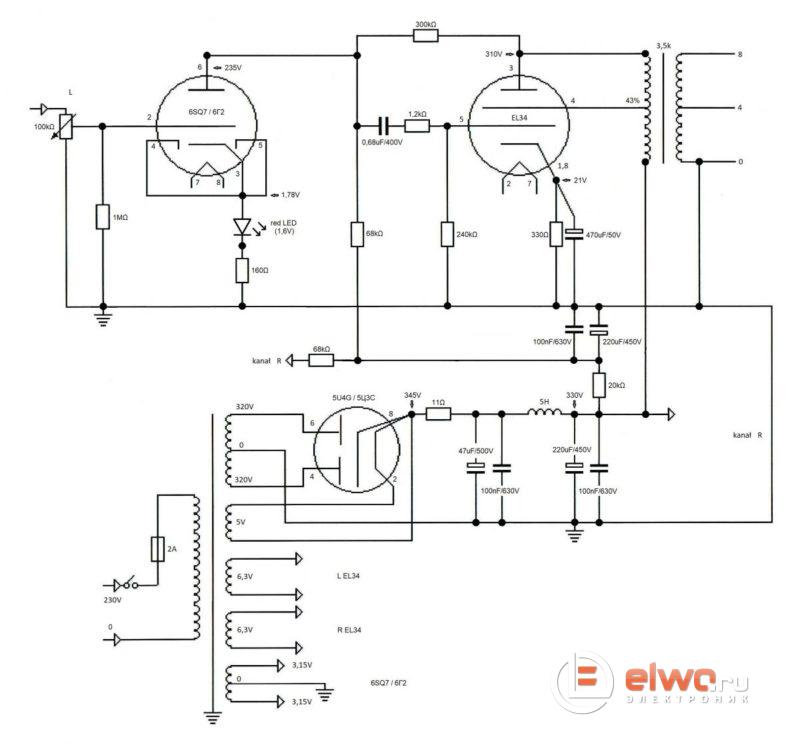

Схема лампового усилителя
Источником питающего напряжения является довольно крупный трансформатор мощностью 200 Вт, обеспечивающий 5 В напряжения накала выпрямительного 5Ц3С, 6,3 В напряжения накала для ламп 6Г2 с центральным отводом, 2 х 6,3 В накала ламп EL34 и 320 В анодного при среднем отводе. Чтобы уменьшить скачок тока, вызванный относительно большой емкостью электролитических конденсаторов, небольшой резистор 11 Ом расположен сразу за выпрямителем. Далее идет комплект из двух конденсаторов: электролитический 47 мкФ / 500 В и пленка 100 нФ / 630 В; дроссель 5Н (который также ограничивает бросок тока лампы выпрямителя); еще комплект из двух конденсаторов: электролитический 220 мкФ / 450 В и 100 нФ / 630 В. Выпрямленное анодное напряжение 330 В питает лампы EL34. Это напряжение также является питанием анодов 6Г2, где оно проходит через резистор 20 кОм, описанный выше набор конденсаторов и еще один резистор 68 кОм, что и дает в итоге анодное напряжение 235 В.
Применение столь больших емкостей электролитических конденсаторов оказалось необходимым из-за высокого коэффициента усиления радиоламп 6Г2, которые «ловят» все вокруг и чувствительны к плохой фильтрации анодного напряжения.
Входной сигнал после прохождения потенциометра 100 кОм ALPS поступает на сетку лампы 6Г2.
Эти радиолампы представляют собой очень старую интересную конструкцию, использовавшуюся в ламповых супергетеродинных радиоприемниках. В одной лампочке у них есть выпрямительный диод (в этом проекте не используется) и триод с высоким коэффициентом усиления.
Сигнал с каскада напряжения поступает через фольгированный конденсатор Mundorf Mcap 0,68 мкФ / 400 В и резистор 1,2 кОм (предотвращающий возможные паразитные колебания) на следующий каскад усиления на лампах EL34. Затем сигнал поступает на трансформаторы громкоговорителей с отводом UL на 43% первичной обмотки.
В усилителе вместо классического поляризующего катодного резистора лампы 6Г2 соединены последовательно: красный светодиод и резистор 160 Ом. У такой схемы много преимуществ – получаем достаточно точное падение напряжения (его можно легко отрегулировать изменением цвета светодиода) при очень низком внутреннем сопротивлении, как если бы использовали катодный резистор с шунтирующим конденсатором высокого номинала, он также обеспечивает лучшее соотношение сигнал/шум и несколько более высокое усиление.
Второе необычное решение — это особая петля обратной связи между анодами входного каскада и силового каскада на резисторе 300 кОм. Она позволяет немного снизить уровень искажений усилителя, на слух звучит намного лучше, чем популярная глобальная обратная связь между вторичной обмоткой трансформатора динамика и катодным резистором входного каскада. Также стоит отметить, что меньшее значение этого резистора влияет на низкие частоты, а большее значение сопротивления подчеркивает высокие частоты, что позволяет придать усилителю специфический характер звучания.
С точки зрения конструкции заземление играет очень важную роль. Здесь использовались две схемы звезды: одна — это массы трансформатора питания, трансформаторы динамиков и входы и выходы усилителя, сходящиеся в одной точке. Затем обе точки соединяются вместе. Использовался толстый медный провод для соединения масс там, где это было возможно. Все соединено через схему выпрямительного моста, резистор 10 Ом / 5 Вт и конденсатор класса X1 100 нФ / 630 В с заземляющим проводом сети питания.

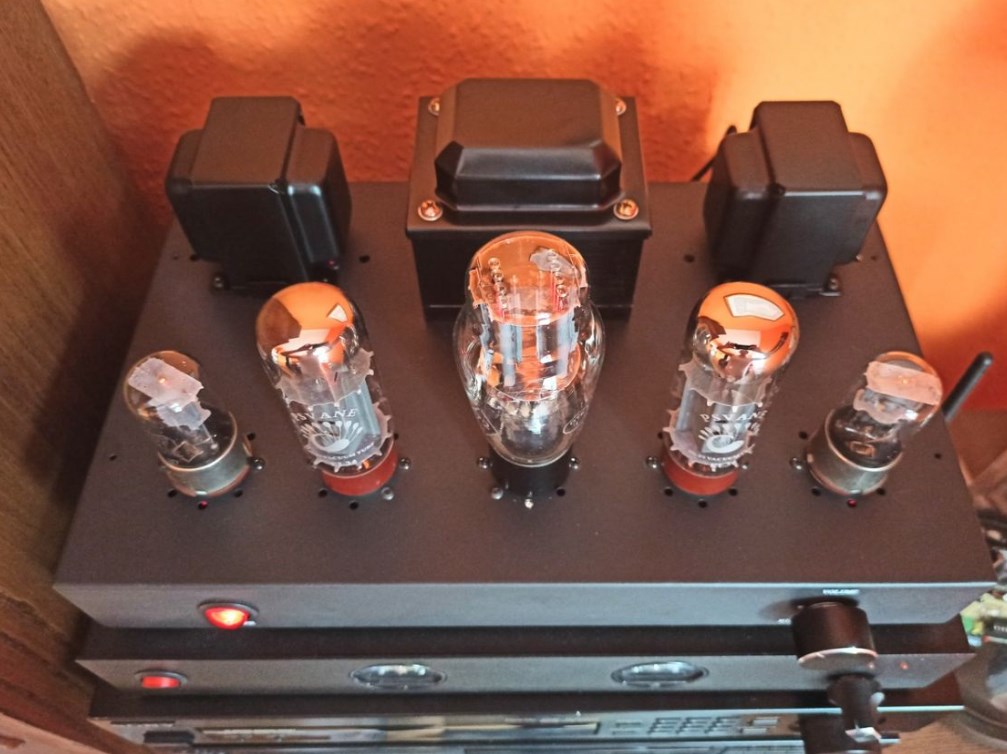

Прослушивание и измерения
Усилитель звучит просто потрясающе. Глубина, чистота звука, широта музыкальной сцены несравнимы с тем, что слышны от простых схем. В басе недостатка нет, он умеренный и приятный для прослушивания.
Что касается технических параметров УНЧ, то частотная характеристика находится в пределах от 10 Гц до 37 кГц. Выходная мощность чуть более 6 Вт на канал на 8 Ом нагрузке. Потребляемая мощность составляет около 100 ВА.

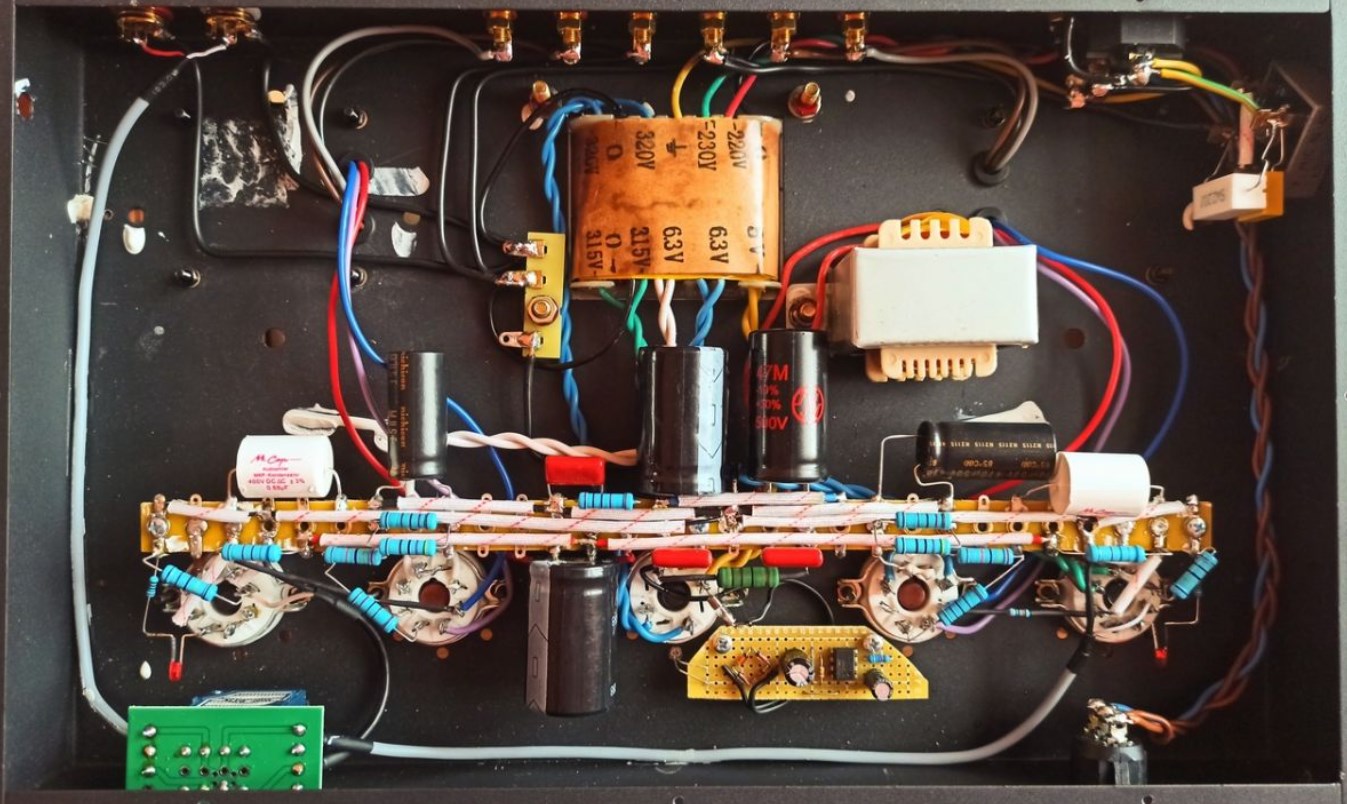

Печатная плата рядом с выпрямителем – обычный таймер на базе NE555, который после включения питания отмеряет примерно 2 минуты и выключает подключенный к нему светодиод – тем самым сообщая о готовности ламп к работе.

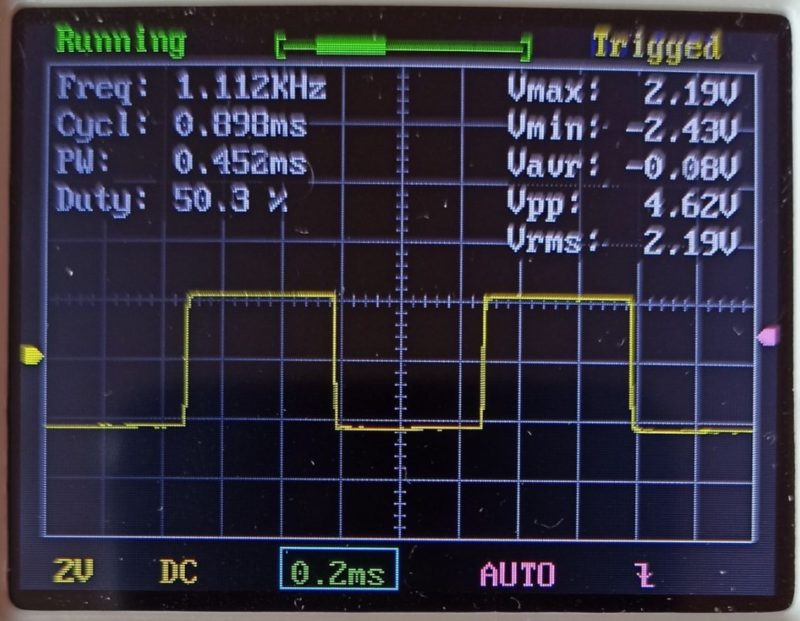

Результат измерения осциллографом с прямоугольным сигналом 1 кГц показан выше. В общем, конечный результат превзошел самые смелые ожидания!
